Montagesatz Sparrenanker mit Ziegelersatz

Viessmann Montagesatz für Vitosol 100-FM/200-FM Solarkollektoren auf schrägen Dächern falls vorhandene Dachziegel nicht ausgeschnitten werden sollen.

Artikelzustand	Neu
Art.-Nr.	ZK01156

80,40 €

Unverb. Preisempf.: 122,57 €

Sie sparen: 42,17 € - 34 %

inkl. MwSt. (19%), zzgl. Versandkosten

Lieferzeit: 2-3 Tage

Farbe der Abdeckung

Dach

Ohne Konterlattung (Schrauben 150 mm)

Mit Konterlattung (Schrauben 190 mm)

Sparrenanker

Für niedrige Pfanne (max. 70 mm)

Hohe Pfanne (max. 100 mm)

Set

In den Warenkorb

Merken

Vergleichen

Fragen?

Weitersagen

Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachkräften (Vertragsinstallationsunternehmen, Heizungsfachbetrieb) durchgeführt werden.

Beschreibung

Montagesatz Aufdachmontage Sparrenanker mit Ziegelersatz

Passend zu Viessmann Vitosol 100-FM/200-FM Einzelkollektoren – senkrechte und horizontale Bauform.

Kunststoff-Ziegelersatz, falls die vorhandenen Dachziegel nicht ausgeschnitten werden sollen. Nur einsetzen bei Dächern mit min. 12° Dachneigung.

Montagesatz bestehend aus einem Sparrenanker, flexiblen Kunstoff-Ziegelersatz, Abdeckung und selbstbohrenden Schrauben.

Geeignet für folgende Dach-Eindeckungen:

Dachpfannen (maximale Pfannenhöhe *1 = 70 mm)
Dachpfannen (maximale Pfannenhöhe *1 = 100 mm)

Bei der Auswahl des Montagesatzes ist auf den Dachaufbau zu achten (Dach mit Konterlattung oder ohne Konterlattung).

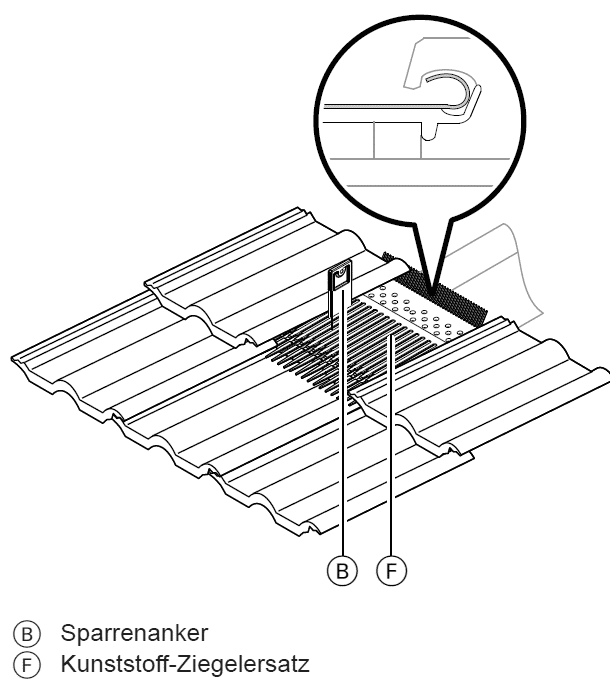

Niedrige Pfanne z.B. Braas Frankfurter Pfanne
Hohe Pfanne z.B. Braas Saphir, Braas Provence.

*1 Abstand Oberkante Sparren oder Konterlattung bis Oberkante Pfanne (Welle).

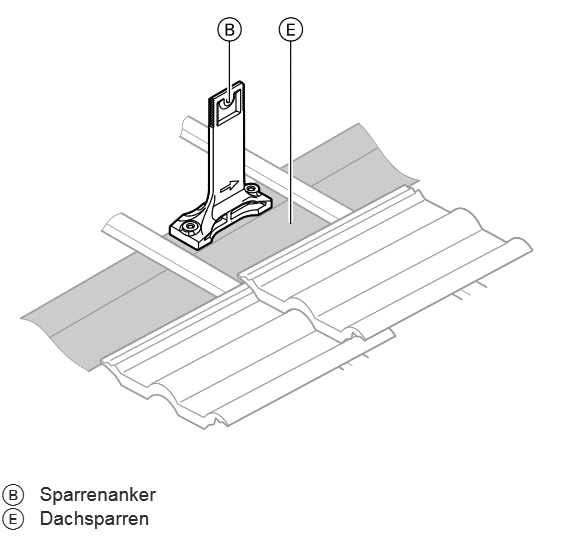

Ausgleich von Dachunebenheiten durch Verstellmöglichkeiten am Sparrenanker.

Anzahl der benötigten Sparrenanker:

Für Schneelasten bis 0,75 kN/ m²

	1	2	3	4	5	6	8	10	Anzahl
Sparrenabstand bis 600 mm	4	4	6	8	14	14	18	28	Anzahl
Sparrenabstand bis 700 mm	4	4	8	8	12	16	20	24	Anzahl
Sparrenabstand bis 800 mm	4	4	8	8	10	14	18	24	Anzahl
Sparrenabstand bis 900 mm	4	6	8	10	14	16	20	26	Anzahl
Sparrenabstand bis 1000 mm	4	6	8	10	12	14	18	22	Anzahl

Für Schneelasten bis 1,25 kN/ m²

	1	2	3	4	5	6	8	10
Sparrenabstand bis 600 mm	4	6	6	8	14	14	20	28	Anzahl
Sparrenabstand bis 700 mm	4	4	8	8	12	16	20	24	Anzahl
Sparrenabstand bis 800 mm	4	4	8	8	10	14	18	24	Anzahl
Sparrenabstand bis 900 mm	4	6	8	10	14	16	20	26	Anzahl
Sparrenabstand bis 1000 mm	4	6	8	10	12	14	18	22	Anzahl

Für Schneelasten bis 2,55 kN/ m²

	1	2	3	4	5	6	8	10
Sparrenabstand bis 600 mm	4	6	8	12	14	14	20	28	Anzahl
Sparrenabstand bis 700 mm	4	6	8	12	12	16	20	26	Anzahl
Sparrenabstand bis 800 mm	4	6	8	12	14	14	22	28	Anzahl
Sparrenabstand bis 900 mm	4	6	8	10	14	16	20	26	Anzahl
Sparrenabstand bis 1000 mm	4	6	8	10	12	14	18	22	Anzahl

*1 Schneelasten auf dem Dach gemäß DIN 1055, Teil 4 und 5.

Zubehör für 7, 9, 11 oder 12 Kollektoren auf Anfrage.

Dokumente

Sparrensystem

Merkmale

Montagesystem	Sparrenanker Ziegelersatz
Anwendung	Aufdachmontage Schrägdach
