Weishaupt Brenner Größen 1 und 3
Dokument 83022380. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Innerhalb der Sachgruppen wird die jeweils passende Zeichnung bzw. der passende Ersatzteil-Bildbereich nochmals direkt angezeigt.
Keine passenden Ersatzteile gefunden.

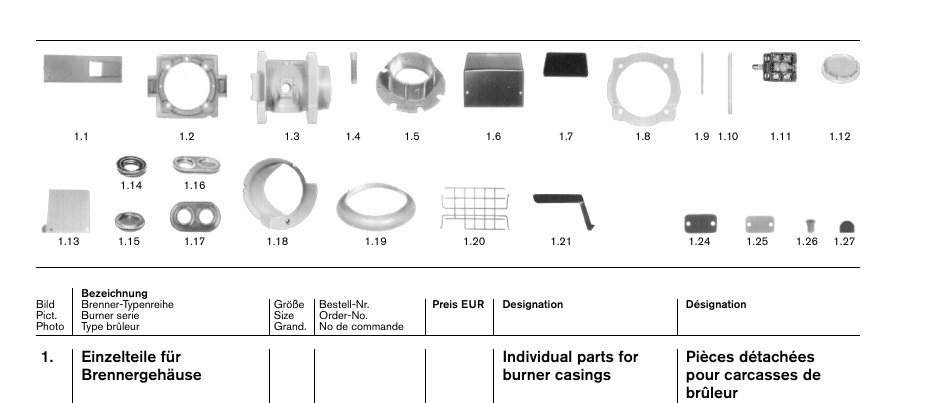

1. Einzelteile für
39 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 2
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.1 | L, M, G, GLL, M, G, GL · Größe 1 | 21115301162 | Im Shop suchenPDF S. 2 |
| L, RL, M, G, GL, RGLL, RL, M, G, GL, RGL · Größe 3 | 21135301112 | Im Shop suchenPDF S. 2 | |
| 1.2 | SchwenkflanschÖlbrenner L, RL, M · Größe 1 | 21115301047 | Im Shop suchenPDF S. 2 |
| 1.2 | SchwenkflanschGröße 3 | 21135301047 | Im Shop suchenPDF S. 2 |
| 1.3 | SchwenkflanschGasbrenner G, GL, RGL · Größe 1 | 25110301127 | Im Shop suchenPDF S. 2 |
| 1.3 | SchwenkflanschGröße 3 | 25130301027 | Im Shop suchenPDF S. 2 |
| 1.4 | KlemmschraubeG, GL, RGL · Größe 1+3 | 15131601057 | Im Shop suchenPDF S. 2 |
| 1.4 | KlemmschraubeAusf. NA · Größe 1+3 | 25110301117 | Im Shop suchenPDF S. 2 |
| Flammkopfhalter110 mm · Größe 1 | 21115301087 | Im Shop suchenPDF S. 2 | |
| 1.4 | Flammkopfhalter120 mm · Größe 3 | 21135301077 | Im Shop suchenPDF S. 2 |
| 1.4 | Flammkopfhalter140 mm · Größe 3 | 21135301087 | Im Shop suchenPDF S. 2 |
| 1.4 | Flammkopfhalter140 mm · Größe 3 LN | 21136401027 | Im Shop suchenPDF S. 2 |
| 1.6 | AbdeckhaubeGröße 1+3 | 21115301062 | Im Shop suchenPDF S. 2 |
| 1.7 | Verschlussdeckel für PumpenflanschGröße 1+3 | 25110301047 | Im Shop suchenPDF S. 2 |
| 1.8 | FlanschdichtungL, M 185 x 135 · Größe 1 | 21115301307 | Im Shop suchenPDF S. 2 |
| 1.8 | FlanschdichtungG, GL 194 x 132 · Größe 1 | 25110301087 | Im Shop suchenPDF S. 2 |
| 1.8 | FlanschdichtungL, RL, M 210 x 165 · Größe 3 | 21135301207 | Im Shop suchenPDF S. 2 |
| 1.8 | FlanschdichtungG, GL, RGL 210 x 160 · Größe 3 | 11151200097 | Im Shop suchenPDF S. 2 |
| 1.9 | Stehbolzen M5 x 136,5Größe 1-3 | 21115301417 | Im Shop suchenPDF S. 2 |
| 1.10 | SchwenkbolzenL, M, G, GL · Größe 1 | 21115301207 | Im Shop suchenPDF S. 2 |
| 1.10 | SchwenkbolzenL, RL, M, G, GL, RGL · Größe 3 | 21135301147 | Im Shop suchenPDF S. 2 |
| 1.11 | Endschalter mit AnschlusskabelGröße 1+3 | 701251 | Im Shop suchenPDF S. 2 |
| 1.12 | SchauglasGröße 1+3 | 21115301157 | Im Shop suchenPDF S. 2 |
| 1.13 | AbdeckblechGröße 1+3 | 21115301167 | Im Shop suchenPDF S. 2 |
| 1.14 | Tülle für BrennergehäuseL · Größe 1+3 | 21115313027 | Im Shop suchenPDF S. 2 |
| 1.15 | Tülle für BrennergehäuseRL, G, GL · Größe 1+3 | 11135100057 | Im Shop suchenPDF S. 2 |
| 1.16 | Tülle für BrennergehäuseL, M, RL, GL · Größe 1+3 | 11135100067 | Im Shop suchenPDF S. 2 |
| 1.17 | Tülle für BrennergehäuseM (Z), L 1T · Größe 1+3 | 11235100107 | Im Shop suchenPDF S. 2 |
| 1.18 | Ansaugluftführung 50 HzGröße 1 | 21115301367 | Im Shop suchenPDF S. 2 |
| 1.18 | Ansaugluftführung 50 Hz50 Hz · Größe 3 | 21135301357 | Im Shop suchenPDF S. 2 |
| 1.19 | Einlaufdüse 60 HzGröße 1 | 21115301487 | Im Shop suchenPDF S. 2 |
| 1.20 | SchutzgitterGröße 1+3 | 21115301247 | Im Shop suchenPDF S. 2 |
| 1.21 | VerschlussblechGröße 1 | 21115301097 | Im Shop suchenPDF S. 2 |
| 1.21 | VerschlussblechGröße 3 | 21135301097 | Im Shop suchenPDF S. 2 |
| 1.23 | Stopfen GPN 700 R 1/8Größe 1 | 452859 | Im Shop suchenPDF S. 2 |
| 1.24 | Blinddeckel rotGröße 1+3 | 11121100037 | Im Shop suchenPDF S. 2 |
| schwarzGröße 1+3 | 25110301067 | Im Shop suchenPDF S. 2 | |
| 1.26 | Tülle 4,7 x 12,5Größe 1+3 | 794032 | Im Shop suchenPDF S. 2 |
| 1.27 | DichtungstülleGröße 1+3 | 21115301227 | Im Shop suchenPDF S. 2 |

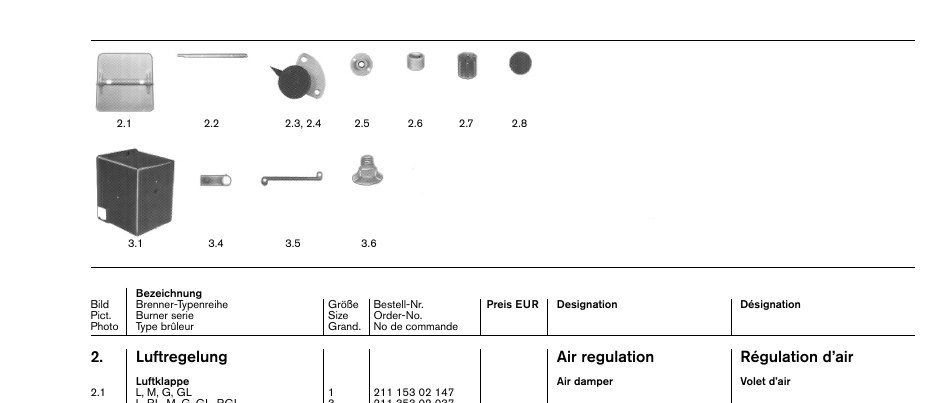

2. Luftregelung
18 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 3
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | L, M, G, GLL, M, G, GL · Größe 1 | 21115302147 | Im Shop suchenPDF S. 3 |
| L, RL, M, G, GL, RGLL, RL, M, G, GL, RGL · Größe 3 | 21135302037 | Im Shop suchenPDF S. 3 | |
| G, Ausf. ZMIG, Ausf. ZMI · Größe 1 | 25110602022 | Im Shop suchenPDF S. 3 | |
| 2.1 | G, Ausf. ZMIG, Ausf. ZMI · Größe 3 | 25130602022 | Im Shop suchenPDF S. 3 |
| 2.2 | L, G, GL 8 x 144L, G, GL 8 x 144 · Größe 1 | 21115302207 | Im Shop suchenPDF S. 3 |
| L, RL, G, GL, RGL 8 x 158L, RL, G, GL, RGL 8 x 158 · Größe 3 | 21135302077 | Im Shop suchenPDF S. 3 | |
| 2.3 | Einstellknopf, komplettL, M (Z) · Größe 1+3 | 21116304022 | Im Shop suchenPDF S. 3 |
| 2.4 | Einstellknopf, komplettG, GL · Größe 1 | 25110302022 | Im Shop suchenPDF S. 3 |
| 2.4 | Einstellknopf, komplettG, GL, RGL, RL · Größe 3 | 25130602032 | Im Shop suchenPDF S. 3 |
| 2.5 | Buchse 35 x 16 x 12Größe 1+3 | 21115302032 | Im Shop suchenPDF S. 3 |
| 2.6 | Buchse 10 x 7Größe 1+3 | 21115302077 | Im Shop suchenPDF S. 3 |
| 2.7 | Nadelkranz K7 x 10 x 10 TVGröße 1+3 | 460036 | Im Shop suchenPDF S. 3 |
| 2.8 | DichtungstülleGröße 1+3 | 21115302037 | Im Shop suchenPDF S. 3 |
| 2.9 | Auskleidung für Luftregler (ohne Bild) 1 | 21115302177 | Im Shop suchenPDF S. 3 |
| 2.9 | Auskleidung für Luftregler (ohne Bild) 13 | 21135302057 | Im Shop suchenPDF S. 3 |
| 2.10 | Haltegitter (ohne Bild)Größe 1 | 21115302187 | Im Shop suchenPDF S. 3 |
| 2.10 | Haltegitter (ohne Bild)Größe 3 | 21135302047 | Im Shop suchenPDF S. 3 |
| 2.11 | Klemmscheibe | 431801 | Im Shop suchenPDF S. 3 |
3. Stellantrieb
102 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 3
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 3.1 | Stellantrieb 1055/23110 V 50 Hz | 11050000092 | Im Shop suchenPDF S. 3 |
| 3.1 | Stellantrieb 1055/23110 V 60 Hz | 11050000102 | Im Shop suchenPDF S. 3 |
| 3.1 | Stellantrieb 1055/23230 V 50 Hz | 11050000112 | Im Shop suchenPDF S. 3 |
| 3.1 | Stellantrieb 1055/23230 V 60 Hz | 11050000122 | Im Shop suchenPDF S. 3 |
| Stellantrieb 1055/80110 V 50-60 Hz | 11050000132 | Im Shop suchenPDF S. 3 | |
| 3.1 | Stellantrieb 1055/80230 V 50-60 Hz | 11050000142 | Im Shop suchenPDF S. 3 |
| 3.2 | AbdeckhaubeGröße 1055 | 651399 | Im Shop suchenPDF S. 3 |
| 3.3 | Kabel für Stellantrieb (ohne Bild)L (M)1Z, L (M)3Z m. LOA 9 x 0,75 | 11176204062 | Im Shop suchenPDF S. 3 |
| 3.4 | AntriebshebelGröße 1+3 | 21116315237 | Im Shop suchenPDF S. 3 |
| 3.5 | AntriebshebelLeiste L,M · Größe 1 | 21116315057 | Im Shop suchenPDF S. 3 |
| 3.5 | AntriebshebelGröße 3 | 21136315077 | Im Shop suchenPDF S. 3 |
| 3.6 | Flachkopfschraube M6 x 4,5 | 21116315127 | Im Shop suchenPDF S. 3 |
| 3.31 | Stellantrieb Typ 1055/80G, GL 230V/50-60Hz · Größe 1+3 | 15110115042 | Im Shop suchenPDF S. 4 |
| 3.32 | Stellantrieb Typ 1055/80110 V 50-60 Hz · Größe 1+3 | 11050000132 | Im Shop suchenPDF S. 4 |
| 3.33 | Stellantrieb Typ 1055/80230 V 50-60 Hz · Größe 1+3 | 11050000142 | Im Shop suchenPDF S. 4 |
| 3.34 | Abdeckhaube 1055/80 ohne Bild | 651399 | Im Shop suchenPDF S. 4 |
| 3.36 | ReglerscheibeGröße 1+3 | 15110115062 | Im Shop suchenPDF S. 4 |
| 3.37 | Stahlband gebogenGröße 1+3 | 15110115307 | Im Shop suchenPDF S. 4 |
| 3.38 | FührungsstückGröße 1+3 | 21137315147 | Im Shop suchenPDF S. 4 |
| 3.39 | BefestigungsstückGröße 1+3 | 15110115157 | Im Shop suchenPDF S. 4 |
| 3.40 | FederscheibeGröße 1+3 | 431615 | Im Shop suchenPDF S. 4 |
| 3.41 | PlatteGröße 1+3 | 15110115052 | Im Shop suchenPDF S. 4 |
| 3.42 | ReglerhebelGröße 1+3 | 25130315042 | Im Shop suchenPDF S. 4 |
| 3.43 | Passcheibe 10 x 16 x 1Größe 1+3 | 434005 | Im Shop suchenPDF S. 4 |
| 3.44 | Sicherungsscheibe S5 | 490016 | Im Shop suchenPDF S. 4 |
| S6 (ohne Bild) | 490003 | Im Shop suchenPDF S. 4 | |
| S8 | 490005 | Im Shop suchenPDF S. 4 | |
| 3.45 | Sicherungsring A10 x 1Größe 1+3 | 435424 | Im Shop suchenPDF S. 4 |
| 3.46 | Sicherungsring A10 x 1Welle 8 x 8 x 105 · Größe 1+3 | 15110115147 | Im Shop suchenPDF S. 4 |
| 3.47 | Regelgestänge, LuftG, GL · Größe 1 | 25110315032 | Im Shop suchenPDF S. 4 |
| 3.47 | Regelgestänge, LuftG, GL · Größe 3 | 25130315032 | Im Shop suchenPDF S. 4 |
| 3.48 | Regelgestänge, GasG, GL · Größe 1 | 25510315012 | Im Shop suchenPDF S. 4 |
| 3.48 | Regelgestänge, GasG, GL · Größe 3 | 25130315022 | Im Shop suchenPDF S. 4 |
| 3.49 | Regelgestänge, GasGewindestange M6 x 168 · Größe 1+3 | 15131615067 | Im Shop suchenPDF S. 4 |
| 3.49 | Regelgestänge, GasM6 x 75 · Größe 3 | 25130315037 | Im Shop suchenPDF S. 4 |
| 3.50 | Regelgestänge, GasGelenkkopf SFEV6 · Größe 1+3 | 499001 | Im Shop suchenPDF S. 4 |
| 3.51 | Distanzrohr 6,2 x 8 x 34Größe 1+3 | 25110315017 | Im Shop suchenPDF S. 4 |
| 3.51 | Distanzrohr 6,2 x 8 x 346,1 x 10 x 4 · Größe 1+3 | 15110115207 | Im Shop suchenPDF S. 4 |
| 3.60 | zweistufige Brenner 230V 42 sek.G, GL · Größe 1 | 25110615032 | Im Shop suchenPDF S. 5 |
| 3.60 | zweistufige Brenner 230V 42 sek.G, GL · Größe 3 | 25130615012 | Im Shop suchenPDF S. 5 |
| 3.60 | zweistufige Brenner 230V 42 sek.RGL · Größe 3 | 25630615012 | Im Shop suchenPDF S. 5 |
| 3.60 | zweistufige Brenner 230V 42 sek.G, Ausf. Zweigas · Größe 1 | 25010615032 | Im Shop suchenPDF S. 5 |
| 3.60 | zweistufige Brenner 230V 42 sek.G, Ausf. ZMI · Größe 1 | 25110615062 | Im Shop suchenPDF S. 5 |
| 3.60 | zweistufige Brenner 230V 42 sek.G, Ausf. ZMI · Größe 3 | 25030615012 | Im Shop suchenPDF S. 5 |
| 3.60 | zweistufige Brenner 230V 42 sek.RL · Größe 3 | 21137315012 | Im Shop suchenPDF S. 5 |
| Einzelteile vom Stellantrieb für220-240V/50-60 Hz, Laufzeit 42 Sek. | 651418 | Im Shop suchenPDF S. 5 | |
| 3.60 | Einzelteile vom Stellantrieb für110V/50-60 Hz, Laufzeit 42 Sek. | 651417 | Im Shop suchenPDF S. 5 |
| 3.60 | Einzelteile vom Stellantrieb für220-240V/50-60 Hz, Laufzeit 20 Sek. | 651422 | Im Shop suchenPDF S. 5 |
| 3.60 | Einzelteile vom Stellantrieb für110V/50-60 Hz, Laufzeit 20 Sek. | 651423 | Im Shop suchenPDF S. 5 |
| 3.62 | Abdeckhaube SQM 10 | 651428 | Im Shop suchenPDF S. 5 |
| 3.63 | Abdeckhaube SQM 10Grundplatte RL, G, GL, RGL · Größe 3 | 15132715387 | Im Shop suchenPDF S. 5 |
| 3.64 | Nabe G, GLGröße 3 | 15132715112 | Im Shop suchenPDF S. 5 |
| 3.65 | Ölregler RL, RGLGröße 3 | 21137315042 | Im Shop suchenPDF S. 5 |
| 3.68 | EinschraubstutzenG 3/8” x G 1/4” x 20 · Größe 3 | 21137315127 | Im Shop suchenPDF S. 5 |
| 3.69 | ReglerscheibeG, GL · Größe 1+3 | 15132715062 | Im Shop suchenPDF S. 5 |
| 3.70 | ReglerscheibeRL, RGL · Größe 3 | 12136221032 | Im Shop suchenPDF S. 5 |
| 3.71 | Führungsstück, 18 x 20 | 21137315147 | Im Shop suchenPDF S. 5 |
| 3.72 | Sicherungsscheibe, 4 | 431601 | Im Shop suchenPDF S. 5 |
| 3.73 | Verstellspindel50 lang | 12136221787 | Im Shop suchenPDF S. 5 |
| 3.73 | Verstellspindel55 lang | 12136221797 | Im Shop suchenPDF S. 5 |
| 3.73 | Verstellspindel60 lang | 12136221807 | Im Shop suchenPDF S. 5 |
| 3.73 | Verstellspindel65 lang | 12136221817 | Im Shop suchenPDF S. 5 |
| 3.73 | Verstellspindel75 lang | 12136221827 | Im Shop suchenPDF S. 5 |
| 3.74 | Führungswinkel | 12136221967 | Im Shop suchenPDF S. 5 |
| 3.75 | Stahlband 16 x 0,8 x 212 | 11000437957 | Im Shop suchenPDF S. 5 |
| 3.76 | Paßscheibe | 12136221877 | Im Shop suchenPDF S. 5 |
| 3.77 | Hebel | 15132715177 | Im Shop suchenPDF S. 5 |
| 3.78 | Schraubbolzen | 12146421147 | Im Shop suchenPDF S. 5 |
| 3.79 | KupplungstückGröße 1+3 | 15132715277 | Im Shop suchenPDF S. 5 |

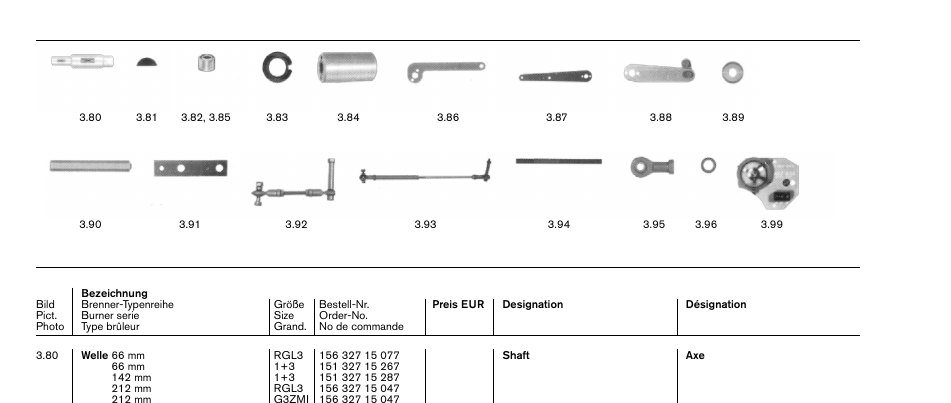

| 3.80 | KupplungstückWelle 66 mm · Größe RGL3 | 15632715077 | Im Shop suchenPDF S. 6 |
| 3.80 | Kupplungstück66 mm · Größe 1+3 | 15132715267 | Im Shop suchenPDF S. 6 |
| 3.80 | Kupplungstück142 mm · Größe 1+3 | 15132715287 | Im Shop suchenPDF S. 6 |
| 3.80 | Kupplungstück212 mm · Größe RGL3 | 15632715047 | Im Shop suchenPDF S. 6 |
| 3.80 | Kupplungstück212 mm · Größe G3ZMI | 15632715047 | Im Shop suchenPDF S. 6 |
| 3.80 | Kupplungstück10 X 212 mm · Größe G1ZMI | 25110615057 | Im Shop suchenPDF S. 6 |
| 3.81 | Scheibenfeder 5 x 6,5 | 490151 | Im Shop suchenPDF S. 6 |
| 3.81 | Scheibenfeder 5 x 6,53 x 3,7 | 490157 | Im Shop suchenPDF S. 6 |
| 3.82 | Buchse 8 x 6 | 12146421127 | Im Shop suchenPDF S. 6 |
| 3.83 | Buchse 8 x 6Gleitlager | 499089 | Im Shop suchenPDF S. 6 |
| 3.84 | Buchse 8 x 6Lagerbuchse | 15132715122 | Im Shop suchenPDF S. 6 |
| 3.85 | Buchse | 15632715057 | Im Shop suchenPDF S. 6 |
| 3.86 | Hebel127 mm | 15632715067 | Im Shop suchenPDF S. 6 |
| 3.87 | Hebel165 mm | 15132715307 | Im Shop suchenPDF S. 6 |
| 3.88 | Reglerhebel | 21137315152 | Im Shop suchenPDF S. 6 |
| 3.90 | Stehbolzen M8 x 134 | 15132715247 | Im Shop suchenPDF S. 6 |
| 3.90 | Stehbolzen M8 x 134M8 x 204 | 15632715037 | Im Shop suchenPDF S. 6 |
| 3.91 | Stehbolzen M8 x 134Leiste | 15132715337 | Im Shop suchenPDF S. 6 |
| 3.92 | Regelgestänge Luft G, GLGröße 1 | 25110315012 | Im Shop suchenPDF S. 6 |
| 3.92 | Regelgestänge Luft G, GLRL, G, GL, RGL · Größe 3 | 25130615022 | Im Shop suchenPDF S. 6 |
| 3.93 | Regelgestänge Gas G, GLGröße 1 | 25110315022 | Im Shop suchenPDF S. 6 |
| 3.93 | Regelgestänge Gas G, GLG, GL · Größe 3 | 25130615032 | Im Shop suchenPDF S. 6 |
| 3.93 | Regelgestänge Gas G, GLRGL, ZMA, ZMI · Größe 3 | 25630615042 | Im Shop suchenPDF S. 6 |
| 3.94 | Regelgestänge Gas G, GLM6 x 75 | 25130315037 | Im Shop suchenPDF S. 6 |
| 3.94 | Regelgestänge Gas G, GLM6 x 165 | 11197415057 | Im Shop suchenPDF S. 6 |
| 3.95 | Regelgestänge Gas G, GLGelenkkopf SFEV6 | 499001 | Im Shop suchenPDF S. 6 |
| 3.96 | Distanzrohr 6,2 x 8 x 14 | 25130615037 | Im Shop suchenPDF S. 6 |
| 3.96 | Distanzrohr 6,2 x 8 x 1412 x 1,5 x 5 | 25110615047 | Im Shop suchenPDF S. 6 |
| 3.96 | Distanzrohr 6,2 x 8 x 146,2 x 8 x 28 | 15132715357 | Im Shop suchenPDF S. 6 |
| 3.97 | Anschlusskabel 9 x 0,75 x 920 | 11176204062 | Im Shop suchenPDF S. 6 |
| (ohne Bild) | 15151815062 | Im Shop suchenPDF S. 6 | |
| 3.99 | ASZ8 220 Ohm | 651434 | Im Shop suchenPDF S. 6 |
| ASZ12 1000 Ohm | 651435 | Im Shop suchenPDF S. 6 |

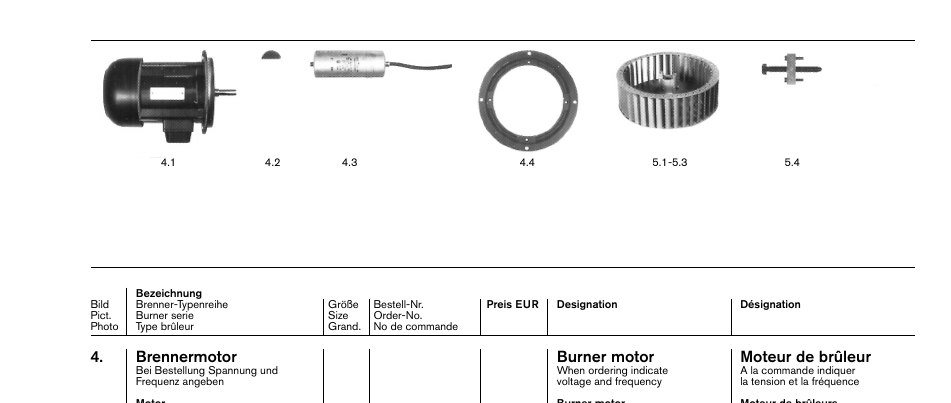

4. Brennermotor
12 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 7
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| Frequenz angeben220V 60Hz · Größe 1 | 11115307600 | Im Shop suchenPDF S. 7 | |
| EC90/90-2 220-230V 50Hz220-240V · Größe 3+M1 | 11135307600 | Im Shop suchenPDF S. 7 | |
| EC90/90-2 220-230V 50HzW-D90/90-2/0K5 220-240/380-415V · Größe 1 | 25111307110 | Im Shop suchenPDF S. 7 | |
| EC90/90-2 220-230V 50HzW-D90/90-2/1K0 220-240/380-415V · Größe 3 | 25131307210 | Im Shop suchenPDF S. 7 | |
| 4.2 | Scheibenfeder 5 x 6,5Größe 1+3 | 490151 | Im Shop suchenPDF S. 7 |
| 4.3 | Kondensator16μ F zu Motor EC90/50-2 · Größe 1 | 21016322212 | Im Shop suchenPDF S. 7 |
| 4.3 | Kondensator25μ F zu Motor EC90/90-2 · Größe 3 | 21016322192 | Im Shop suchenPDF S. 7 |
| 4.4 | ZwischenringGröße 1 | 21115301377 | Im Shop suchenPDF S. 7 |
| 4.4 | ZwischenringGröße 3 | 21135301277 | Im Shop suchenPDF S. 7 |
| 4.5 | Ventilatorflügel für D 90/EC90Größe 1+3 | 21510407017 | Im Shop suchenPDF S. 7 |
| 4.6 | Ventilatorflügel für D 90/EC90Lüfterhaube für D 90/EC90 · Größe 1+3 | 21510407057 | Im Shop suchenPDF S. 7 |
| 4.7 | Kabelverschraubung M20 x 1,5Größe 1+3 | 730602 | Im Shop suchenPDF S. 7 |
5. Gebläse
4 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 7
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1 | TLR-S 188 x 62, S1 50-60 HzGröße 1 | 21115308061 | Im Shop suchenPDF S. 7 |
| 5.2 | TLR-S 217 x 92, S1 50 HzGröße 3 | 21135308071 | Im Shop suchenPDF S. 7 |
| 5.3 | TLR 200 x 92, S1 rot (60 Hz)Größe 3 | 21135308081 | Im Shop suchenPDF S. 7 |
| 5.4 | Abziehvorrichtung für Gebläserad | 11111100012 | Im Shop suchenPDF S. 7 |

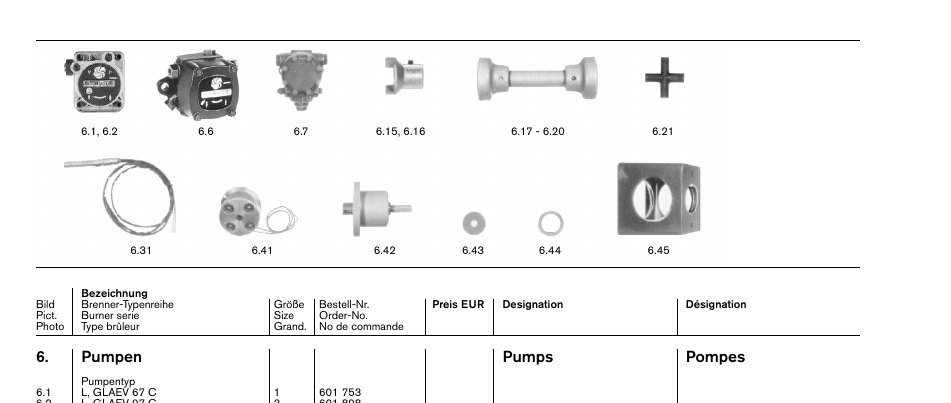

6. Pumpen Pumps Pompes
46 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 8
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | PumpentypL, GLAEV 67 C · Größe 1 | 601753 | Im Shop suchenPDF S. 8 |
| 6.2 | PumpentypL, GLAEV 97 C · Größe 3 | 601898 | Im Shop suchenPDF S. 8 |
| 6.6 | PumpentypRL, RGLAJV 4 CE · Größe 3 | 601750 | Im Shop suchenPDF S. 8 |
| 6.7 | E4 NCK 1069 8PGröße 1+3 | 601944 | Im Shop suchenPDF S. 8 |
| 6.8 | AE67 / AE 97 | 21116306052 | Im Shop suchenPDF S. 8 |
| AJ 4 | 11127306022 | Im Shop suchenPDF S. 8 | |
| 6.9 | E4 | 21215306022 | Im Shop suchenPDF S. 8 |
| Set für E-Pume (ohne Bild)Größe E4 | 601955 | Im Shop suchenPDF S. 8 | |
| 6.13 | Filtersatz Nr. 1 AEV 67, AT | 601107 | Im Shop suchenPDF S. 8 |
| Nr. 2 AEV 97 | 601102 | Im Shop suchenPDF S. 8 | |
| Nr. 3 AJV 4 | 601103 | Im Shop suchenPDF S. 8 | |
| 6.15 | PumpenkupplungL, GL · Größe 1+3 | 11115109022 | Im Shop suchenPDF S. 8 |
| 6.15 | PumpenkupplungM · Größe 1 | 11101109022 | Im Shop suchenPDF S. 8 |
| 6.16 | PumpenkupplungM, RL, RGL · Größe 3 | 11101109022 | Im Shop suchenPDF S. 8 |
| 6.17 | KupplungsmittelstückM 129 mm · Größe 1 | 21215309022 | Im Shop suchenPDF S. 8 |
| 6.18 | KupplungsmittelstückRL, M, RGL, GL mit WMK 141 mm · Größe 3 | 21136309032 | Im Shop suchenPDF S. 8 |
| 6.19 | KupplungsmittelstückL, GL 162 mm · Größe 1 | 21115309032 | Im Shop suchenPDF S. 8 |
| 6.20 | KupplungsmittelstückL, GL 173 mm · Größe 3 | 21136309042 | Im Shop suchenPDF S. 8 |
| 6.20 | KupplungsmittelstückGL mit WMK 125 mm · Größe 1 | 21136309022 | Im Shop suchenPDF S. 8 |
| 6.20 | KupplungsmittelstückL, M, RL, GL, RGL · Größe 1+3 | 11115109017 | Im Shop suchenPDF S. 8 |
| AEV | 601764 | Im Shop suchenPDF S. 8 | |
| AJV | 601765 | Im Shop suchenPDF S. 8 | |
| E4 | 601059 | Im Shop suchenPDF S. 8 | |
| 6.31 | Heizpatrone 110V/80W | 794284 | Im Shop suchenPDF S. 8 |
| 6.31 | Heizpatrone 110V/80W230V/88W | 794290 | Im Shop suchenPDF S. 8 |
| 6.32 | Zwischenstutzen M16 x 1,5 x 25 | 730900 | Im Shop suchenPDF S. 8 |
| 6.41 | Zwischenstutzen M16 x 1,5 x 25WMK 10 230 V | 21811409052 | Im Shop suchenPDF S. 8 |
| 6.41 | Zwischenstutzen M16 x 1,5 x 25WMK 10 110 V | 21811409062 | Im Shop suchenPDF S. 8 |
| 6.42 | Zwischenstutzen M16 x 1,5 x 25Lagerflansch | 25630609012 | Im Shop suchenPDF S. 8 |
| 6.43 | Haltescheibe | 15510109037 | Im Shop suchenPDF S. 8 |
| 6.44 | Distanzscheibe | 15510109047 | Im Shop suchenPDF S. 8 |
| 6.45 | Pumpenflansch | 25630606017 | Im Shop suchenPDF S. 8 |
| 6.46 | Verschlussstopfen für Pumpenflansch | 25630606027 | Im Shop suchenPDF S. 8 |
| 6.47 | Steckerkabel mit Gleichrichter | 25010109022 | Im Shop suchenPDF S. 8 |
| 6.51 | Ansaug- und RücklaufschlauchL, RL, GL, RGL 8 1000 3/8” 1+3 | 491011 | Im Shop suchenPDF S. 9 |
| 6.51 | Ansaug- und Rücklaufschlauch8 1300 3/8” 1+3 | 491050 | Im Shop suchenPDF S. 9 |
| 6.52 | und M bis max. 150°C (Edelstahl)8 500 3/8” | 491115 | Im Shop suchenPDF S. 9 |
| 6.52 | und M bis max. 150°C (Edelstahl)8 700 3/8” | 491116 | Im Shop suchenPDF S. 9 |
| 6.52 | und M bis max. 150°C (Edelstahl)8 800 3/8” | 491117 | Im Shop suchenPDF S. 9 |
| 6.52 | und M bis max. 150°C (Edelstahl)8 1000 3/8” | 491107 | Im Shop suchenPDF S. 9 |
| 6.53 | und M bis max. 150°C (Edelstahl)12 500 1/2” | 491118 | Im Shop suchenPDF S. 9 |
| 6.53 | und M bis max. 150°C (Edelstahl)12 700 1/2” | 491119 | Im Shop suchenPDF S. 9 |
| 6.53 | und M bis max. 150°C (Edelstahl)12 800 1/2” | 491120 | Im Shop suchenPDF S. 9 |
| 6.53 | und M bis max. 150°C (Edelstahl)12 1000 1/2” | 491093 | Im Shop suchenPDF S. 9 |
| 6.53 | und M bis max. 150°C (Edelstahl)12 1300 1/2” | 491094 | Im Shop suchenPDF S. 9 |
| 6.53 | und M bis max. 150°C (Edelstahl)G 1/2 x G 1/2 x 37, DN 13 | 11151200037 | Im Shop suchenPDF S. 9 |

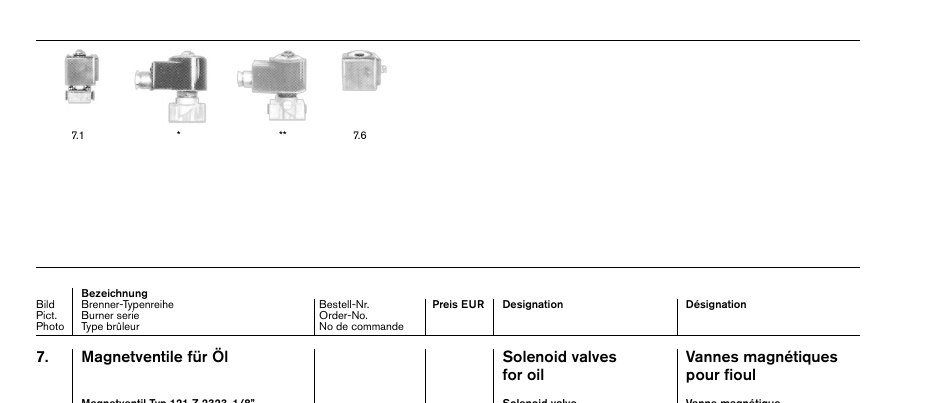

7. Magnetventile für Öl
88 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 10
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1 | stromlos geschlossen230 V 50 Hz, 240 V 60 Hz | 604480 | Im Shop suchenPDF S. 10 |
| 7.1 | stromlos geschlossen110 V/50 Hz, 115 V/60 Hz | 604481 | Im Shop suchenPDF S. 10 |
| 7.1 | stromlos geschlossen220V60Hz | 604482 | Im Shop suchenPDF S. 10 |
| 7.1 | stromlos geschlossen240V50Hz | 604480 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen55 V/60Hz* | 604611 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen58 V/50 Hz*, 60 V/60 Hz* | 604601 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen110 V/60Hz* | 604612 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen115 V/50 Hz*, 120 V/60 Hz* | 604602 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen220 V/60Hz* | 604613 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen230 V/50 Hz*, 240 V/60 Hz* | 604603 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen55 V/60Hz** | 604614 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen58 V/50 Hz**, 60 V/60 Hz** | 604604 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen110 V/60Hz** | 604615 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen115 V/50 Hz**,120 V/60 Hz** | 604605 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen220 V/60Hz** | 604616 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen230 V/50 Hz**,240 V/60 Hz** | 604606 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen120 V/50 Hz* | 604609 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen120 V/50 Hz* | 604607 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen240 V50 Hz* | 604608 | Im Shop suchenPDF S. 10 |
| 7.2 | stromlos geschlossen240 V50 Hz** | 604610 | Im Shop suchenPDF S. 10 |
| 7.3 | stromlos offen110 V/60Hz* | 604676 | Im Shop suchenPDF S. 10 |
| 7.3 | stromlos offen115 V/50 Hz*, 120V/60 Hz* | 604597 | Im Shop suchenPDF S. 10 |
| 7.3 | stromlos offen220 V/60Hz* | 604677 | Im Shop suchenPDF S. 10 |
| 7.3 | stromlos offen230 V/50 Hz*, 240V/60 Hz* | 604598 | Im Shop suchenPDF S. 10 |
| 7.3 | stromlos offen110 V/60Hz** | 604678 | Im Shop suchenPDF S. 10 |
| 7.3 | stromlos offen115 V/50 Hz**,120V/60 Hz** | 604599 | Im Shop suchenPDF S. 10 |
| 7.3 | stromlos offen220 V/60Hz** | 604679 | Im Shop suchenPDF S. 10 |
| 7.3 | stromlos offen230 V/50 Hz**,240V/60 Hz** | 604600 | Im Shop suchenPDF S. 10 |
| 7.3 | stromlos offen240 V/50 Hz* | 604568 | Im Shop suchenPDF S. 10 |
| 7.3 | stromlos offen240 V/50 Hz** | 604570 | Im Shop suchenPDF S. 10 |
| 7.4 | stromlos geschlossen55 V/60Hz* | 604630 | Im Shop suchenPDF S. 10 |
| 7.4 | stromlos geschlossen58 V/50 Hz*, 60V/60 Hz* | 604512 | Im Shop suchenPDF S. 10 |
| 7.4 | stromlos geschlossen110 V/60Hz* | 604631 | Im Shop suchenPDF S. 10 |
| 7.4 | stromlos geschlossen115 V/50 Hz*, 120V/60 Hz* | 604513 | Im Shop suchenPDF S. 10 |
| 7.4 | stromlos geschlossen220 V/60Hz* | 604632 | Im Shop suchenPDF S. 10 |
| 7.4 | stromlos geschlossen230 V/50 Hz*, 240V/60 Hz* | 604514 | Im Shop suchenPDF S. 10 |
| 7.4 | stromlos geschlossen120 V/50 Hz* | 604571 | Im Shop suchenPDF S. 10 |
| 7.4 | stromlos geschlossen240 V/50 Hz* | 604572 | Im Shop suchenPDF S. 10 |
| 7.5 | stromlos geschlossen55 V/60Hz** | 604633 | Im Shop suchenPDF S. 10 |
| 7.5 | stromlos geschlossen58 V/50 Hz**, 60V/60 Hz** | 604515 | Im Shop suchenPDF S. 10 |
| 7.5 | stromlos geschlossen110 V/60Hz** | 604634 | Im Shop suchenPDF S. 10 |
| 7.5 | stromlos geschlossen115 V/50 Hz**,120V/60 Hz** | 604516 | Im Shop suchenPDF S. 10 |
| 7.5 | stromlos geschlossen220 V/60Hz** | 604635 | Im Shop suchenPDF S. 10 |
| 7.5 | stromlos geschlossen230 V/50 Hz**, 240V/60 Hz** | 604517 | Im Shop suchenPDF S. 10 |
| 7.5 | stromlos geschlossen120 V/50 Hz** | 604573 | Im Shop suchenPDF S. 10 |
| ** Spulen-Gehäuse wasserdicht110V/50 Hz, 115V/60 Hz | 604452 | Im Shop suchenPDF S. 10 | |
| 7.5 | ** Spulen-Gehäuse wasserdicht230 V 50 Hz, 240 V 60 Hz | 604453 | Im Shop suchenPDF S. 10 |
| 7.5 | ** Spulen-Gehäuse wasserdicht240V/50Hz | 604453 | Im Shop suchenPDF S. 10 |
| 7.5 | ** Spulen-Gehäuse wasserdicht220V/60Hz | 604471 | Im Shop suchenPDF S. 10 |
| 7.5 | ** Spulen-Gehäuse wasserdicht55V/60 Hz | 604620 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht58V/50 Hz, 60V/60 Hz | 604551 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht110V/60Hz | 604621 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht115V/50 Hz, 120 V/60 Hz | 604552 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht220V/60Hz | 604622 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht230V/50 Hz, 240 V/60 Hz | 604553 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht120V/50 Hz | 604593 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht240V/50 Hz | 604594 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht55V/60Hz | 604638 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht20 Watt 58V/50 Hz, 60V/60 Hz | 604554 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht110V/60Hz | 604639 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht115V/50 Hz, 120 V/60 Hz | 604555 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht220V/60Hz | 604640 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht230V/50 Hz, 240 V/60 Hz | 604556 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdicht120V/50 Hz | 604595 | Im Shop suchenPDF S. 11 |
| 7.5 | ** Spulen-Gehäuse wasserdichtfür Magnetventil 121 Z2323, 850 mm | 716535 | Im Shop suchenPDF S. 11 |
| 7.11 | Anschlusskabel für Magnetventil121 K2423 u. 122 K9321 2 x 1 x 765 | 11215113077 | Im Shop suchenPDF S. 11 |
| 7.12 | Anschlusskabel für Magnetventil121 K6220 2 x 0,75 x 975 | 11176413022 | Im Shop suchenPDF S. 11 |
| 7.13 | VerteilerstückM1Z | 21216313032 | Im Shop suchenPDF S. 11 |
| 7.14 | VerteilerstückM3 | 11256413012 | Im Shop suchenPDF S. 11 |
| 7.15 | Thermometer 0-160°C | 642011 | Im Shop suchenPDF S. 11 |
| 7.15 | Thermometer 0-160°CM 10 x 1 x G 1/8” x 62 | 21215313077 | Im Shop suchenPDF S. 11 |
| 7.15 | Thermometer 0-160°CM 10 x 1 x G 1/8” x 102 | 21215313087 | Im Shop suchenPDF S. 11 |
| 7.15 | Thermometer 0-160°CM 12 x 1 x G 1/8” x 62 | 21216313067 | Im Shop suchenPDF S. 11 |
| 7.15 | Thermometer 0-160°CM 14 x 1,5 x M 20 x 1,5 | 21215313067 | Im Shop suchenPDF S. 11 |
| 7.17 | Verschraubung XGE 3/8” | 452277 | Im Shop suchenPDF S. 11 |
| 7.18 | Verschraubung XGE 3/8”Gehäuse SWVE08-LLR | 452620 | Im Shop suchenPDF S. 11 |
| 7.19 | Dichtring A10 x 13,5 x 1 | 440027 | Im Shop suchenPDF S. 11 |
| 7.20 | Bundschraube R 1/8” (ohne Bild) | 11157413097 | Im Shop suchenPDF S. 11 |
| 7.20 | Bundschraube R 1/8” (ohne Bild)10, x 14 x 1,5 | 440034 | Im Shop suchenPDF S. 11 |
| 7.20 | Bundschraube R 1/8” (ohne Bild)13,5 x 17 x 1,5 | 440010 | Im Shop suchenPDF S. 11 |
| 7.20 | Bundschraube R 1/8” (ohne Bild)16, x 20 x 1,5 | 440048 | Im Shop suchenPDF S. 11 |
| 7.20 | Bundschraube R 1/8” (ohne Bild)17, x 21 x 1,5 | 440003 | Im Shop suchenPDF S. 11 |
| 7.20 | Bundschraube R 1/8” (ohne Bild)10 x 13,5 x 1,5 | 440027 | Im Shop suchenPDF S. 11 |
| 7.20 | Bundschraube R 1/8” (ohne Bild)M1Z | 21216313052 | Im Shop suchenPDF S. 11 |
| 7.20 | Bundschraube R 1/8” (ohne Bild)M3 | 21236413032 | Im Shop suchenPDF S. 11 |
| 7.23 | Heizpatrone 230V, 22 Watt komplett | 11238113042 | Im Shop suchenPDF S. 11 |
| 7.24 | Heizpatrone 230V, 22 Watt | 794281 | Im Shop suchenPDF S. 11 |
| 7.25 | Druckwächter Typ DSB 146 F931 1 - 10 bar | 21000013070 | Im Shop suchenPDF S. 11 |

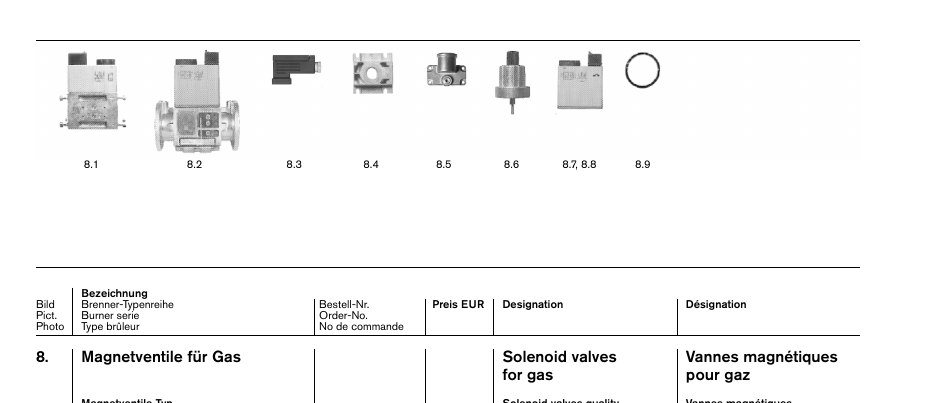

8. Magnetventile für Gas
28 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 12

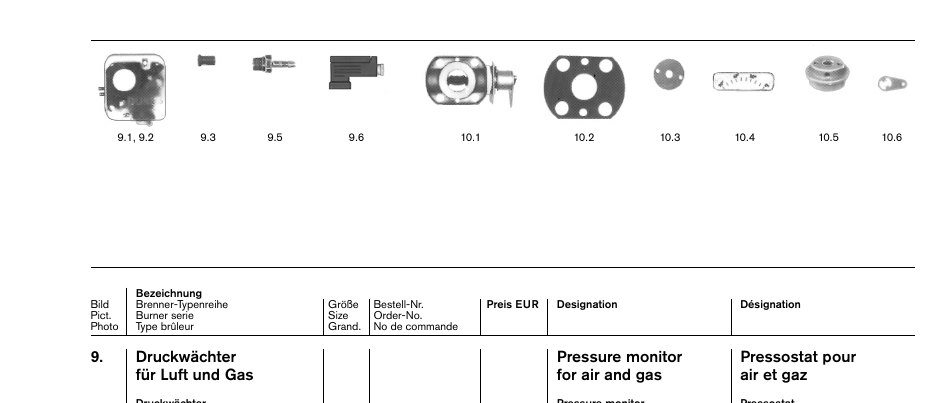

9. Druckwächter
12 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 13
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.1 | Typ LGW 50 A2 P | 691373 | Im Shop suchenPDF S. 13 |
| 9.2 | Typ GW 50 A6/1 | 691381 | Im Shop suchenPDF S. 13 |
| Typ GW 150 A6/1 | 691382 | Im Shop suchenPDF S. 13 | |
| Typ GW 500 A6/1 | 691383 | Im Shop suchenPDF S. 13 | |
| Typ GW 50 A5/1 | 691378 | Im Shop suchenPDF S. 13 | |
| Typ GW 150 A5/1 | 691379 | Im Shop suchenPDF S. 13 | |
| Typ GW 500 A5/1 | 691380 | Im Shop suchenPDF S. 13 | |
| 9.3 | Kappe für LGW | 446011 | Im Shop suchenPDF S. 13 |
| 9.4 | Anschlusskabel 3 x 0,75 x 1000 | 25110324012 | Im Shop suchenPDF S. 13 |
| 9.5 | Einschraubstutzen Luft | 25110324017 | Im Shop suchenPDF S. 13 |
| 9.6 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 13 |
| 9.6 | Stecker Typ A 4-polig GW m. Bundfür GW... | 445512 | Im Shop suchenPDF S. 13 |
10. Gasdrossel
12 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 13
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.1 | G,GL 25G,GL 25 · Größe 1 | 15110125060 | Im Shop suchenPDF S. 13 |
| G,GL,RGL 40G,GL,RGL 40 · Größe 3 | 15132725060 | Im Shop suchenPDF S. 13 | |
| G,GL,RGL 40/25G,GL,RGL 40/25 · Größe 3 | 15132725070 | Im Shop suchenPDF S. 13 | |
| G, Ausf. ZMI25G, Ausf. ZMI25 · Größe 1 | 15110125070 | Im Shop suchenPDF S. 13 | |
| G, Ausf. ZMI40G, Ausf. ZMI40 · Größe 3 | 15132725080 | Im Shop suchenPDF S. 13 | |
| 10.2 | Dichtung für GasdrosselG,GL,RGL 115 x 35 x 2 25 · Größe 1 | 15110100057 | Im Shop suchenPDF S. 13 |
| 10.2 | Dichtung für GasdrosselG,GL,RGL 150 x 45 x 2 40 · Größe 3 | 15132700127 | Im Shop suchenPDF S. 13 |
| 10.3 | AbschlussdeckelGröße 1+3 | 15190725057 | Im Shop suchenPDF S. 13 |
| 10.4 | SkalaGröße 1+3 | 15190725067 | Im Shop suchenPDF S. 13 |
| 10.5 | AntriebsnabeGröße 1+3 | 15110125042 | Im Shop suchenPDF S. 13 |
| 10.6 | VerstellhebelGröße 1+3 | 16120825307 | Im Shop suchenPDF S. 13 |
| 10.7 | Drehfeder 0,8 x 10Größe 1+3 | 15110125087 | Im Shop suchenPDF S. 13 |

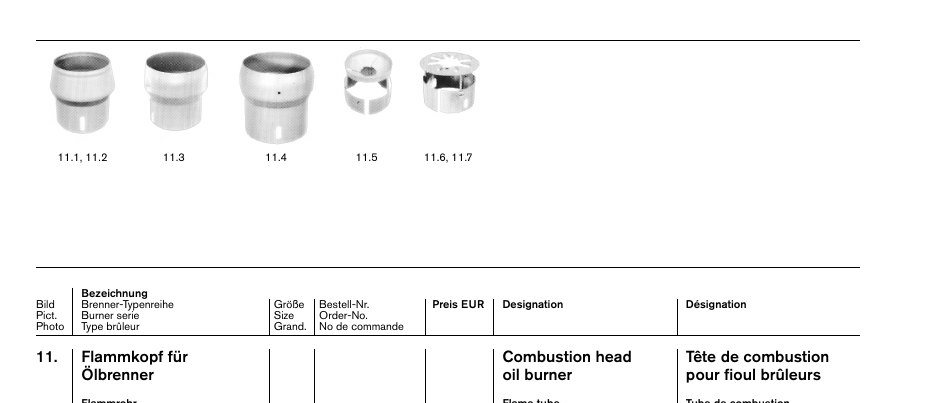

11. Flammkopf für
31 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 14
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 11.1 | FlammrohrtypM 1/5a · Größe 1 | 21115314047 | Im Shop suchenPDF S. 14 |
| 11.2 | H1 M 1/5aGröße 1 | 21015314027 | Im Shop suchenPDF S. 14 |
| 11.3 | H1 M 2/1aGröße 3 | 11121114237 | Im Shop suchenPDF S. 14 |
| 11.4 | H1 M 5/2aGröße 3 | 11151214167 | Im Shop suchenPDF S. 14 |
| 11.5 | Stauscheibe komplettM 1/5a 100K x 33 1 | 21115314032 | Im Shop suchenPDF S. 14 |
| 11.5 | Stauscheibe komplettM 1/5a 105K x 33 1 | 21115314042 | Im Shop suchenPDF S. 14 |
| 11.5 | Stauscheibe komplettM 1/5a 100x36 1T | 21119314012 | Im Shop suchenPDF S. 14 |
| 11.5 | Stauscheibe komplettM1/5a 105x36 1T | 21119314022 | Im Shop suchenPDF S. 14 |
| 11.6 | Stauscheibe komplettM 2/1a 116 x 40 · Größe 3 | 11121114102 | Im Shop suchenPDF S. 14 |
| 11.7 | Stauscheibe komplettM 5/2a 116 x 40 · Größe 3 | 11151214132 | Im Shop suchenPDF S. 14 |
| 11.21 | Brenner Aufnahme Verl.L (Z) 110 100 · Größe 1 | 21000322012 | Im Shop suchenPDF S. 15 |
| 11.21 | Brenner Aufnahme Verl.L (Z) 110 200 · Größe 1 | 21000323012 | Im Shop suchenPDF S. 15 |
| 11.21 | Brenner Aufnahme Verl.L (Z) 110 300 · Größe 1 | 21000324012 | Im Shop suchenPDF S. 15 |
| 11.22 | Brenner Aufnahme Verl.L (Z) 120 100 · Größe 3 | 21000019022 | Im Shop suchenPDF S. 15 |
| 11.22 | Brenner Aufnahme Verl.L (Z) 140 100 · Größe 3 | 21000019032 | Im Shop suchenPDF S. 15 |
| 11.23 | Brenner Aufnahme Verl.L (Z) 120 200 · Größe 3 | 21000021022 | Im Shop suchenPDF S. 15 |
| 11.23 | Brenner Aufnahme Verl.L (Z) 140 200 · Größe 3 | 21000021032 | Im Shop suchenPDF S. 15 |
| 11.24 | Brenner Aufnahme Verl.RL (M2) 120 100 · Größe 3 | 21000023012 | Im Shop suchenPDF S. 15 |
| 11.24 | Brenner Aufnahme Verl.RL (M5) 140 100 · Größe 3 | 21000023022 | Im Shop suchenPDF S. 15 |
| 11.25 | Brenner Aufnahme Verl.RL (M2) 120 200 · Größe 3 | 21000025012 | Im Shop suchenPDF S. 15 |
| 11.25 | Brenner Aufnahme Verl.RL (M5) 140 200 · Größe 3 | 21000025022 | Im Shop suchenPDF S. 15 |
| 11.26 | Brenner Aufnahme Verl.M (Z) 110 100 · Größe 1 | 21000330012 | Im Shop suchenPDF S. 15 |
| 11.27 | Brenner Aufnahme Verl.M (Z) 110 200 · Größe 1 | 21000331012 | Im Shop suchenPDF S. 15 |
| 11.28 | Brenner Aufnahme Verl.M (Z) 120 100 · Größe 3 | 21000229012 | Im Shop suchenPDF S. 15 |
| 11.28 | Brenner Aufnahme Verl.M (Z) 140 100 · Größe 3 | 21000229022 | Im Shop suchenPDF S. 15 |
| 11.29 | Brenner Aufnahme Verl.M (Z) 120 200 · Größe 3 | 21000230012 | Im Shop suchenPDF S. 15 |
| 11.29 | Brenner Aufnahme Verl.M (Z) 140 200 · Größe 3 | 21000230022 | Im Shop suchenPDF S. 15 |
| 11.30 | StauscheibeM1/5a 100K x 33 1 | 21015314012 | Im Shop suchenPDF S. 15 |
| 11.30 | StauscheibeM1/5a 105K x 33 1 | 21015314022 | Im Shop suchenPDF S. 15 |
| 11.30 | StauscheibeM2/1a 116 x 40 · Größe 3 | 11121183012 | Im Shop suchenPDF S. 15 |
| 11.30 | StauscheibeM5/2a 116 x 40 · Größe 3 | 21000019052 | Im Shop suchenPDF S. 15 |

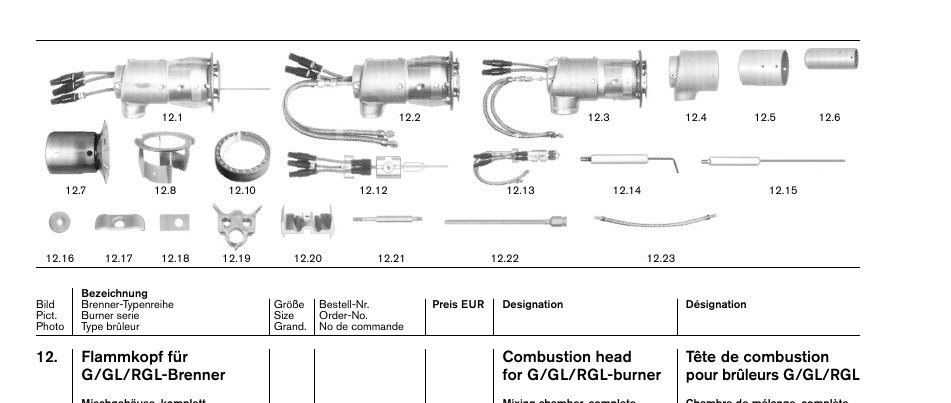

12. Flammkopf für
76 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 16
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 12.1 | GG · Größe 1 | 15110114092 | Im Shop suchenPDF S. 16 |
| 12.1 | GG · Größe 3 | 15132714212 | Im Shop suchenPDF S. 16 |
| 12.2 | GLGL · Größe 1 | 15510314032 | Im Shop suchenPDF S. 16 |
| 12.2 | GLGL · Größe 3 | 15532714112 | Im Shop suchenPDF S. 16 |
| 12.3 | RGLRGL · Größe 3 | 15632714012 | Im Shop suchenPDF S. 16 |
| 12.4 | G,GLG,GL · Größe 1 | 15110114177 | Im Shop suchenPDF S. 16 |
| G,GL,RGLG,GL,RGL · Größe 3 | 15132714527 | Im Shop suchenPDF S. 16 | |
| 12.5 | G,GL 80 x 95G,GL 80 x 95 · Größe 1 | 15110114317 | Im Shop suchenPDF S. 16 |
| G,GL, RGL 90 x 105G,GL, RGL 90 x 105 · Größe 3 | 15132714727 | Im Shop suchenPDF S. 16 | |
| 12.6 | G,GL 60 x 155G,GL 60 x 155 · Größe 1 | 15110114207 | Im Shop suchenPDF S. 16 |
| G,GL,RGL 60 x 180G,GL,RGL 60 x 180 · Größe 3 | 15132714627 | Im Shop suchenPDF S. 16 | |
| 12.7 | Stauscheibe Ø mmG,GL 95K x 40 · Größe 1 | 15110114132 | Im Shop suchenPDF S. 16 |
| 12.7 | Stauscheibe Ø mmG-LN 105 x 36 · Größe 1 | 25110314057 | Im Shop suchenPDF S. 16 |
| 12.7 | Stauscheibe Ø mmG,GL,RGL 100K x 40 · Größe 3 | 15132714262 | Im Shop suchenPDF S. 16 |
| 12.7 | Stauscheibe Ø mmG-LN 120 x 41 · Größe 3 | 25130314067 | Im Shop suchenPDF S. 16 |
| 12.8 | Stauscheibe Ø mmG,GL 115 x 80 · Größe 1 | 15110114052 | Im Shop suchenPDF S. 16 |
| 12.8 | Stauscheibe Ø mmG,GL,RGL 133 x 90 · Größe 3 | 15132714162 | Im Shop suchenPDF S. 16 |
| 12.81 | Düseneinsatz (ohne Bild) 45 x 12Größe 1 | 25110314067 | Im Shop suchenPDF S. 16 |
| 12.81 | Düseneinsatz (ohne Bild) 45 x 1255,8 x 12 · Größe 3 | 25130314097 | Im Shop suchenPDF S. 16 |
| 12.9 | Düsenstern (ohne Bild) 76 x 0,8 x 40Größe 1 | 15110114307 | Im Shop suchenPDF S. 16 |
| 12.9 | Düsenstern (ohne Bild) 76 x 0,8 x 4086 x 0,8 x 40 · Größe 3 | 15132714717 | Im Shop suchenPDF S. 16 |
| 12.10 | Düsenring | 15132714687 | Im Shop suchenPDF S. 16 |
| 12.10 | DüsenringG · Größe 1 | 15110114032 | Im Shop suchenPDF S. 16 |
| 12.10 | DüsenringG · Größe 3 | 15132714222 | Im Shop suchenPDF S. 16 |
| 12.10 | DüsenringGL · Größe 1 | 15510314042 | Im Shop suchenPDF S. 16 |
| 12.10 | DüsenringGL · Größe 3 | 15532714122 | Im Shop suchenPDF S. 16 |
| 12.13 | DüsenringRGL · Größe 3 | 15632714022 | Im Shop suchenPDF S. 16 |
| 12.13 | DüsenringG, RGL · Größe 1+3 | 15132714337 | Im Shop suchenPDF S. 16 |
| 12.13 | DüsenringGL links · Größe 1+3 | 15132714337 | Im Shop suchenPDF S. 16 |
| rechtsGröße 1+3 | 15532714207 | Im Shop suchenPDF S. 16 | |
| 12.13 | rechtsG-LN · Größe 1+3 | 13210114037 | Im Shop suchenPDF S. 16 |
| 12.13 | rechtsG 85/150 1+3 | 15132714347 | Im Shop suchenPDF S. 16 |
| 12.13 | rechtsG-LN 1+3 | 23210014207 | Im Shop suchenPDF S. 16 |
| 12.16 | Scheibe (Elektrodenhalter) G,GLGröße 1+3 | 15132714367 | Im Shop suchenPDF S. 16 |
| 12.17 | Bügel GLGröße 1+3 | 15510314047 | Im Shop suchenPDF S. 16 |
| 12.18 | Klemmstück (Elektrodenhalter)G · Größe 1+3 | 15132714377 | Im Shop suchenPDF S. 16 |
| 12.18 | Klemmstück (Elektrodenhalter)G-LN · Größe 1+3 | 25130314087 | Im Shop suchenPDF S. 16 |
| 12.19 | Elektrodenhalter G/GLGröße 1+3 | 25110314017 | Im Shop suchenPDF S. 16 |
| 12.20 | Haltering G,GL,RGLGröße 1+3 | 15110114257 | Im Shop suchenPDF S. 16 |
| 12.20 | Haltering G,GL,RGLG 88 1 | 15110114267 | Im Shop suchenPDF S. 16 |
| 12.20 | Haltering G,GL,RGLG 122 3 | 15132714677 | Im Shop suchenPDF S. 16 |
| 12.22 | Düsenkopf GLGröße 1+3 | 15510314052 | Im Shop suchenPDF S. 16 |
| 12.23 | Druckschlauch DN 6 x 355Größe 1+3 | 11155200642 | Im Shop suchenPDF S. 16 |
| 12.26 | Zündrohr, G,GL,RGLGröße 3 | 15132714587 | Im Shop suchenPDF S. 17 |
| 12.26 | Zündrohr, G,GL,RGLG,GL,RGL · Größe 3 | 15132714547 | Im Shop suchenPDF S. 17 |
| 12.26 | Zündrohr, G,GL,RGLG,GL,RGL · Größe 3 | 15132714202 | Im Shop suchenPDF S. 17 |
| 12.26 | Zündrohr, G,GL,RGLG,GL 400 mm lang · Größe 1 | 21710411052 | Im Shop suchenPDF S. 17 |
| 12.26 | Zündrohr, G,GL,RGLG,GL,RGL 400 mm lang · Größe 3 | 21710411052 | Im Shop suchenPDF S. 17 |
| 12.26 | Zündrohr, G,GL,RGLG,GL · Größe 1 | 15110114327 | Im Shop suchenPDF S. 17 |
| 12.26 | Zündrohr, G,GL,RGLG,GL,RGL · Größe 3 | 15132714737 | Im Shop suchenPDF S. 17 |
| 12.26 | Zündrohr, G,GL,RGLG,GL,RGL 160 G3/1a · Größe 3 | 15132714397 | Im Shop suchenPDF S. 17 |
| 12.26 | Zündrohr, G,GL,RGLG-LN · Größe 1 | 25110314272 | Im Shop suchenPDF S. 17 |
| 12.26 | Zündrohr, G,GL,RGLG-LN · Größe 3 | 25130314062 | Im Shop suchenPDF S. 17 |
| (z. B.: schamottierte Brennkammern)G,GL 130 H1G1/2a · Größe 1 | 15110114247 | Im Shop suchenPDF S. 17 | |
| 12.26 | (z. B.: schamottierte Brennkammern)G,GL,RGL 160 H1G3/1a · Größe 3 | 15132714657 | Im Shop suchenPDF S. 17 |
| 12.51 | Verlängerung mmG 100 1 | 15000123012 | Im Shop suchenPDF S. 17 |
| 12.51 | Verlängerung mmG 3 | 15000107022 | Im Shop suchenPDF S. 17 |
| 12.52 | Verlängerung mmGL · Größe 1 | 15000125012 | Im Shop suchenPDF S. 17 |
| 12.52 | Verlängerung mmGL · Größe 3 | 15000112022 | Im Shop suchenPDF S. 17 |
| 12.52 | Verlängerung mmRGL · Größe 3 | 15000629022 | Im Shop suchenPDF S. 17 |
| 12.53 | Verlängerung mmG 200 · Größe 1 | 15000124012 | Im Shop suchenPDF S. 17 |
| 12.53 | Verlängerung mmG · Größe 3 | 15000108022 | Im Shop suchenPDF S. 17 |
| 12.54 | Verlängerung mmGL · Größe 1 | 15000126012 | Im Shop suchenPDF S. 17 |
| 12.54 | Verlängerung mmGL · Größe 3 | 15000113022 | Im Shop suchenPDF S. 17 |
| 12.54 | Verlängerung mmRGL · Größe 3 | 15000630022 | Im Shop suchenPDF S. 17 |
| 12.55 | Verlängerung mmG 300 · Größe 1 | 15000234012 | Im Shop suchenPDF S. 17 |
| 12.55 | Verlängerung mmG · Größe 3 | 15000236022 | Im Shop suchenPDF S. 17 |
| 12.56 | Verlängerung mmGL · Größe 1 | 15000235012 | Im Shop suchenPDF S. 17 |
| 12.56 | Verlängerung mmGL · Größe 3 | 15000237022 | Im Shop suchenPDF S. 17 |
| 12.56 | Verlängerung mmRGL · Größe 3 | 15000631022 | Im Shop suchenPDF S. 17 |
| 12.56 | Verlängerung mmG, GL 100 · Größe 1 | 25010314017 | Im Shop suchenPDF S. 17 |
| 12.56 | Verlängerung mmG, GL, RGL · Größe 3 | 25030314107 | Im Shop suchenPDF S. 17 |
| 12.56 | Verlängerung mmG, GL 200 · Größe 1 | 25010314027 | Im Shop suchenPDF S. 17 |
| 12.56 | Verlängerung mmG, GL, RGL · Größe 3 | 25030314117 | Im Shop suchenPDF S. 17 |
| 12.56 | Verlängerung mmG, GL 300 · Größe 1 | 25010314012 | Im Shop suchenPDF S. 17 |
| 12.56 | Verlängerung mmG, GL, RGL · Größe 3 | 25030314127 | Im Shop suchenPDF S. 17 |

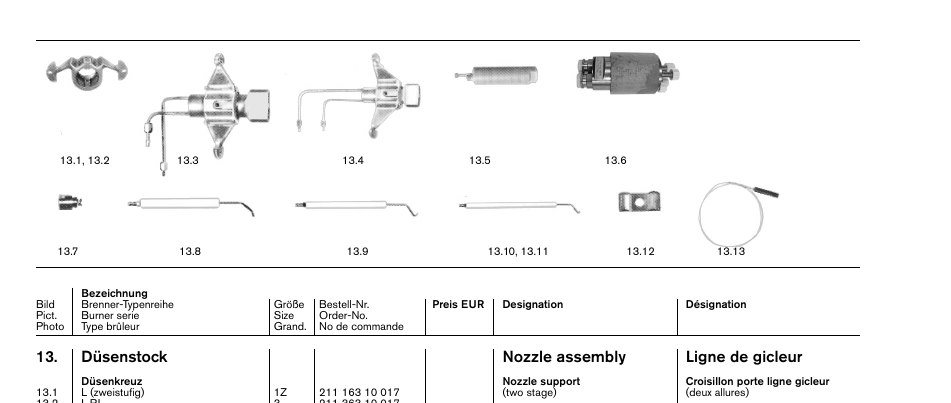

13. Düsenstock
20 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 18
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 13.1 | DüsenkreuzL (zweistufig) · Größe 1Z | 21116310017 | Im Shop suchenPDF S. 18 |
| 13.2 | DüsenkreuzL,RL · Größe 3 | 21136310017 | Im Shop suchenPDF S. 18 |
| 13.3 | DüsenkopfL (zweistufig) mit Zündelektroden · Größe 1Z | 21115310022 | Im Shop suchenPDF S. 18 |
| 13.3 | DüsenkopfL (dreistufig) mit Zündelektroden · Größe 1T | 21119310022 | Im Shop suchenPDF S. 18 |
| 13.4 | DüsenkopfL (zweistufig) mit Zündelektroden · Größe 3Z | 21136310012 | Im Shop suchenPDF S. 18 |
| 13.4 | DüsenkopfL (dreistufig) mit Zündelektroden · Größe 3T | 21039310012 | Im Shop suchenPDF S. 18 |
| 13.5 | DüsenkopfRL · Größe 3 | 11127310012 | Im Shop suchenPDF S. 18 |
| 13.6 | DüsenkopfM (zweistufig) · Größe 1+3Z | 21216310012 | Im Shop suchenPDF S. 18 |
| 13.6 | DüsenkopfMonarch Düse · Größe 1+3 | 11226110162 | Im Shop suchenPDF S. 18 |
| Steinen DüseGröße 1+3 | 11226110172 | Im Shop suchenPDF S. 18 | |
| 13.8 | ZündelektrodenL (Z + T) links · Größe 1+3 | 21116310117 | Im Shop suchenPDF S. 18 |
| rechtsGröße 1+3 | 21116310127 | Im Shop suchenPDF S. 18 | |
| 13.9 | rechtsRL links · Größe 3 | 12136410067 | Im Shop suchenPDF S. 18 |
| 13.9 | rechtsGröße 3 | 12136410077 | Im Shop suchenPDF S. 18 |
| 13.10 | rechtsM (zweistufig) links · Größe 1 | 21216310297 | Im Shop suchenPDF S. 18 |
| 13.10 | rechtsGröße 3 | 21216310207 | Im Shop suchenPDF S. 18 |
| 13.11 | rechtsGröße 1 | 21216310307 | Im Shop suchenPDF S. 18 |
| 13.11 | rechtsGröße 3 | 21216310217 | Im Shop suchenPDF S. 18 |
| 13.12 | Befestigungsbügelfür Zündelektroden | 11101110127 | Im Shop suchenPDF S. 18 |
| 13.13 | Heizpatrone 230V, 44 WattGröße M1+3 | 11256410112 | Im Shop suchenPDF S. 18 |

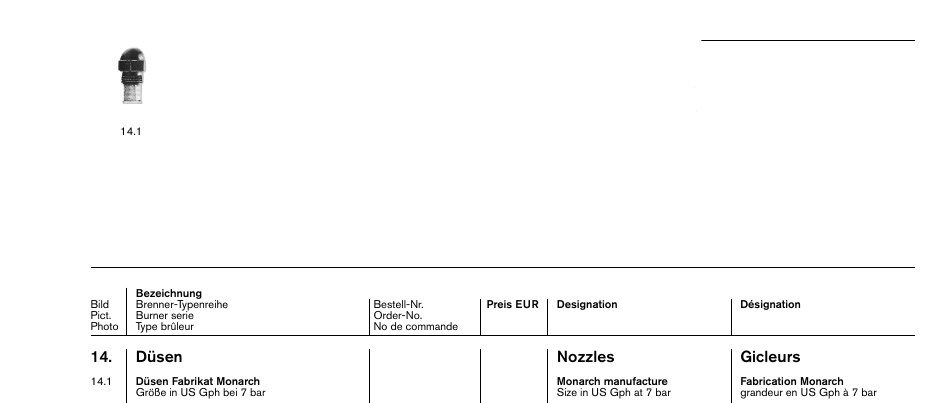

14. Düsen
202 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 19
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| Typ R - 45° Vollstrahl 0,50 | 602293 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,500,60 | 602294 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,500,65 | 602295 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,500,75 | 602296 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,500,85 | 602297 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,501,00 | 602298 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,501,10 | 602316 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,501,20 | 602305 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,501,25 | 602317 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,501,35 | 602306 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,501,50 | 602307 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,501,65 | 602308 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,501,75 | 602309 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,502,00 | 602310 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 0,502,25 | 602311 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 2,50 | 602312 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 2,503,00 | 602313 | Im Shop suchenPDF S. 19 | |
| Typ R - 45° Vollstrahl 2,503,50 | 602314 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,50 | 602343 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,500,60 | 602344 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,500,65 | 602345 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,500,75 | 602346 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,500,85 | 602347 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,501,00 | 602348 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,501,10 | 602355 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,501,20 | 602356 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,501,25 | 602357 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,501,35 | 602358 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,501,50 | 602359 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,501,65 | 602360 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,501,75 | 602361 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,502,00 | 602362 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,502,25 | 602363 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,502,50 | 602364 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,503,00 | 602365 | Im Shop suchenPDF S. 19 | |
| Typ R - 60° Vollstrahl 0,503,50 | 602366 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,25 | 602011 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,252,50 | 602012 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,253,00 | 602013 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,253,50 | 602014 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,254,00 | 602015 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,254,50 | 602016 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,255,00 | 602017 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,255,50 | 602018 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,256,00 | 602019 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,256,50 | 602020 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,257,00 | 602021 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,257,50 | 602022 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,258,50 | 602023 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 45° Halbstrahl 2,259,50 | 602024 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 2,25 | 602212 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 2,252,50 | 602213 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 2,253,00 | 602214 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 2,253,50 | 602215 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,00 | 602216 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,004,50 | 602217 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,005,00 | 602218 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,005,50 | 602219 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,006,00 | 602220 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,006,50 | 602221 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,007,00 | 602222 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,007,50 | 602223 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,008,50 | 602224 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,009,50 | 602225 | Im Shop suchenPDF S. 19 | |
| Typ PLP - 60° Halbstrahl 4,0012,00 | 602227 | Im Shop suchenPDF S. 19 | |
| yp HO - 45° Hohlstrahl 2,25 | 602600 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,252,50 | 602601 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,253,00 | 602602 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,253,50 | 602603 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,254,00 | 602604 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,254,50 | 602605 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,255,00 | 602606 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,255,50 | 602607 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,256,00 | 602608 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,256,50 | 602609 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,257,00 | 602610 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,257,50 | 602611 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,258,50 | 602612 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,259,50 | 602613 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,2510,50 | 602614 | Im Shop suchenPDF S. 20 | |
| yp HO - 45° Hohlstrahl 2,2512,00 | 602615 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,25 | 602650 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,252,50 | 602651 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,253,00 | 602652 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,253,50 | 602653 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,254,00 | 602654 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,254,50 | 602655 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,255,00 | 602656 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,255,50 | 602657 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,256,00 | 602658 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,256,50 | 602659 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,257,00 | 602660 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,257,50 | 602661 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,258,50 | 602662 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,259,50 | 602663 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,2510,50 | 602664 | Im Shop suchenPDF S. 20 | |
| Typ PLHO - 60° Hohlstrahl 2,2512,00 | 602665 | Im Shop suchenPDF S. 20 | |
| Typ S - 45° Vollstrahl 1,50 | 612013 | Im Shop suchenPDF S. 20 | |
| Typ S - 45° Vollstrahl 1,501,65 | 612014 | Im Shop suchenPDF S. 20 | |
| Typ S - 45° Vollstrahl 1,501,75 | 612015 | Im Shop suchenPDF S. 20 | |
| Typ S - 45° Vollstrahl 1,502,00 | 612017 | Im Shop suchenPDF S. 20 | |
| Typ S - 45° Vollstrahl 1,502,25 | 612018 | Im Shop suchenPDF S. 20 | |
| Typ S - 45° Vollstrahl 1,502,50 | 612052 | Im Shop suchenPDF S. 20 | |
| Typ S - 45° Vollstrahl 1,502,75 | 612019 | Im Shop suchenPDF S. 20 | |
| Typ S - 45° Vollstrahl 1,503,00 | 612020 | Im Shop suchenPDF S. 20 | |
| Typ S - 45° Vollstrahl 1,503,50 | 612021 | Im Shop suchenPDF S. 20 | |
| Typ S - 45° Vollstrahl 1,504,00 | 612022 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,50 | 612200 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,500,60 | 612201 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,500,65 | 612250 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,500,75 | 612203 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,500,85 | 612206 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,501,00 | 612207 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,501,10 | 612208 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,501,25 | 612210 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,501,35 | 612211 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,501,50 | 612212 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,501,65 | 612213 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,501,75 | 612214 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,502,00 | 612216 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,502,25 | 612217 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,502,50 | 612251 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,502,75 | 612218 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,503,00 | 612219 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,503,50 | 612220 | Im Shop suchenPDF S. 20 | |
| yp S - 60° Vollstrahl 0,504,00 | 612221 | Im Shop suchenPDF S. 20 | |
| Typ SS - 45° Halbvollstrahl 4,50 | 612023 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,505,00 | 612024 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,505,50 | 612025 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,506,00 | 612026 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,506,50 | 612027 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,507,00 | 612028 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,507,50 | 612029 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,508,00 | 612030 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,509,00 | 612032 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,5010,00 | 612034 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,5011,00 | 612035 | Im Shop suchenPDF S. 21 | |
| Typ SS - 45° Halbvollstrahl 4,5012,00 | 612036 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,50 | 612222 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,505,00 | 612223 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,505,50 | 612224 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,506,00 | 612225 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,506,50 | 612226 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,507,00 | 612227 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,507,50 | 612228 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,508,00 | 612229 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,509,00 | 612231 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,5010,00 | 612233 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,5011,00 | 612234 | Im Shop suchenPDF S. 21 | |
| Typ SS - 60° Halbvollstrahl 4,5012,00 | 612235 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,50 | 612400 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,500,60 | 612401 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,500,75 | 612403 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,500,85 | 612405 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,501,00 | 612407 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,501,10 | 612408 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,501,25 | 612410 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,501,35 | 612411 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,501,50 | 612412 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,501,65 | 612413 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,501,75 | 612414 | Im Shop suchenPDF S. 21 | |
| Typ S - 80° Vollstrahl 0,502,00 | 612416 | Im Shop suchenPDF S. 21 | |
| 14.3 | Typ H- 45° Hohlstrahl 2,50 | 602685 | Im Shop suchenPDF S. 21 |
| 14.3 | Typ H- 45° Hohlstrahl 2,502,75 | 602686 | Im Shop suchenPDF S. 21 |
| 14.3 | Typ H- 45° Hohlstrahl 2,503,0 | 602687 | Im Shop suchenPDF S. 21 |
| 14.3 | Typ H- 45° Hohlstrahl 2,503,5 | 602688 | Im Shop suchenPDF S. 21 |
| 14.3 | Typ H- 45° Hohlstrahl 2,504,0 | 602689 | Im Shop suchenPDF S. 21 |
| 14.3 | Typ H- 45° Hohlstrahl 2,504,5 | 602690 | Im Shop suchenPDF S. 21 |
| 14.3 | Typ H- 45° Hohlstrahl 2,505,0 | 602692 | Im Shop suchenPDF S. 21 |
| 14.3 | Typ H- 45° Hohlstrahl 2,505,5 | 602691 | Im Shop suchenPDF S. 21 |
| 14.4 | Typ HF- 60° Hohlstrahl 1,00 | 602728 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,10 | 602729 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,101,25 | 602730 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,101,35 | 602731 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,101,50 | 602732 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,101,65 | 602733 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,101,75 | 602734 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,102,00 | 602735 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,102,25 | 602736 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,102,50 | 602737 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,102,75 | 602738 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,103,00 | 602739 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,103,50 | 602760 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,104,00 | 602761 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,104,50 | 602762 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,105,00 | 602763 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,105,50 | 602764 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,106,00 | 602765 | Im Shop suchenPDF S. 21 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1015 | 602800 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1020 | 602801 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1025 | 602802 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1030 | 602803 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1035 | 602804 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1040 | 602805 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1045 | 602806 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1050 | 602807 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1055 | 602808 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1060 | 602809 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1065 | 602810 | Im Shop suchenPDF S. 22 |
| 14.5 | Typ H- 60° Hohlstrahl 1,1070 | 602811 | Im Shop suchenPDF S. 22 |
| 14.14 | Siebfilter für Regeldüse (ohne Bild)110 Maschen bis 70 kg/h, für Typ K3 | 602544 | Im Shop suchenPDF S. 22 |
| 14.15 | O-Ring 4 x 1,5 aus Viton für Regeldüse K3 | 445134 | Im Shop suchenPDF S. 22 |
15. Feuerungsautomaten
36 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 23
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 15.1 | Feuerungsautomat, 220-240V 50-60 HzLMO 24.111 C2 | 600259 | Im Shop suchenPDF S. 23 |
| 15.1 | Feuerungsautomat, 220-240V 50-60 HzLMO 24.011 B2 | 600249 | Im Shop suchenPDF S. 23 |
| 15.1 | Feuerungsautomat, 220-240V 50-60 HzLMO 44.255 C2 | 600247 | Im Shop suchenPDF S. 23 |
| 15.2 | Feuerungsautomat, 220-240V 50-60 HzLAL 2.14 | 600175 | Im Shop suchenPDF S. 23 |
| 15.2 | Feuerungsautomat, 220-240V 50-60 HzLAL 2.25 | 600177 | Im Shop suchenPDF S. 23 |
| 15.2 | Feuerungsautomat, 220-240V 50-60 HzLAL 2.65 | 600178 | Im Shop suchenPDF S. 23 |
| 15.2 | Feuerungsautomat, 220-240V 50-60 HzLAL 3.25 | 600179 | Im Shop suchenPDF S. 23 |
| 15.3 | Feuerungsautomat, 220-240V 50-60 HzLFL 1.122 | 600161 | Im Shop suchenPDF S. 23 |
| 15.3 | Feuerungsautomat, 220-240V 50-60 HzLFL 1.333 | 600255 | Im Shop suchenPDF S. 23 |
| 15.3 | Feuerungsautomat, 220-240V 50-60 HzLFL 1.335 | 600172 | Im Shop suchenPDF S. 23 |
| 15.3 | Feuerungsautomat, 220-240V 50-60 HzLFL 1.622 | 600165 | Im Shop suchenPDF S. 23 |
| 15.3 | Feuerungsautomat, 220-240V 50-60 HzLFL 1.635 | 600174 | Im Shop suchenPDF S. 23 |
| 15.4 | Feuerungsautomat, 220-240V 50-60 HzLOK 16.250 | 600192 | Im Shop suchenPDF S. 23 |
| 15.4 | Feuerungsautomat, 220-240V 50-60 HzLOK 16.650 | 600220 | Im Shop suchenPDF S. 23 |
| 15.5 | Feuerungsautomat, 220-240V 50-60 HzLGK 16.122 | 600200 | Im Shop suchenPDF S. 23 |
| 15.5 | Feuerungsautomat, 220-240V 50-60 HzLGK 16.333 | 600257 | Im Shop suchenPDF S. 23 |
| 15.5 | Feuerungsautomat, 220-240V 50-60 HzLGK 16.622 | 600201 | Im Shop suchenPDF S. 23 |
| 15.5 | Feuerungsautomat, 220-240V 50-60 HzLGK 16.335 | 600197 | Im Shop suchenPDF S. 23 |
| 15.6 | Steckerkabel AGM19 für QRA55 (ohne Bild) | 600579 | Im Shop suchenPDF S. 23 |
| 15.7 | Klemmensockel LOA | 600527 | Im Shop suchenPDF S. 23 |
| 15.8 | Klemmensockel LOALFL | 600516 | Im Shop suchenPDF S. 23 |
| 15.8 | Klemmensockel LOALAL | 600517 | Im Shop suchenPDF S. 23 |
| 15.8 | Klemmensockel LOALOK | 600521 | Im Shop suchenPDF S. 23 |
| 15.8 | Klemmensockel LOALGK | 600523 | Im Shop suchenPDF S. 23 |
| 15.9 | Stopfbuchsenhalter AGK65 (ohne Bild) | 600529 | Im Shop suchenPDF S. 23 |
| 15.10 | Zwischensockel LOA (ohne Bild) | 14121312077 | Im Shop suchenPDF S. 23 |
| 15.11 | QRB1A (Kabel 800 mm) | 11196412012 | Im Shop suchenPDF S. 23 |
| 15.12 | RAR9 | 21015312012 | Im Shop suchenPDF S. 23 |
| 15.13 | QRA2 (UV-Zelle) | 600501 | Im Shop suchenPDF S. 23 |
| 15.14 | QRA55 (UV-Zelle) | 600660 | Im Shop suchenPDF S. 23 |
| 15.15 | UV-Fühler für QRA55 (ohne Bild) | 600587 | Im Shop suchenPDF S. 23 |
| 15.16 | Bridefür QRB1 | 600566 | Im Shop suchenPDF S. 23 |
| 15.17 | Bridefür QRA und RAR | 600601 | Im Shop suchenPDF S. 23 |
| 15.18 | Flanschfür QRB1 (ohne Bild) | 24105001032 | Im Shop suchenPDF S. 23 |
| 15.19 | Flanschfür QRA und RAR | 600602 | Im Shop suchenPDF S. 23 |
| 15.20 | Anschlusskabel für QRA | 12246410017 | Im Shop suchenPDF S. 23 |
16. Zündgerät Ignition unit Transformator
5 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 24
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 16.1 | Zündgerät, W-ZG 02W-ZG 02 230V 110 VA · Größe 1+3 | 603226 | Im Shop suchenPDF S. 24 |
| 16.1 | Zündgerät, W-ZG 02W-ZG 02 110V 110 VA · Größe 1+3 | 603227 | Im Shop suchenPDF S. 24 |
| 16.1 | Zündgerät, W-ZG 021250 mm, silikonfrei, schwarz | 603158 | Im Shop suchenPDF S. 24 |
| 16.3 | Zündstecker | 716501 | Im Shop suchenPDF S. 24 |
| 16.4 | Dichtring 44 x 18 x 4 für Zündgerät | 21116311027 | Im Shop suchenPDF S. 24 |
17. Einbauklemmleisten
27 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 25
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 17.1 | AbdeckhaubeL, M (Z) · Größe 1 | 21115317082 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeG, GL · Größe 1 | 25110317082 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeL, M, G, GL, RGL Einbauklemmleiste · Größe 3 | 21135317042 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeL, M (mit LAL) Einbauschaltteil · Größe 3 | 21136322012 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeG, GL (mit LFL) Einbauschaltteil · Größe 3 | 21136322012 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeRL · Größe 3 | 21135317032 | Im Shop suchenPDF S. 25 |
| 17.1 | Abdeckhaube22 polig, L · Größe 1 | 21115322042 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeL · Größe 3 | 21136322082 | Im Shop suchenPDF S. 25 |
| 17.1 | Abdeckhaube12 polig, RL, G, GL, RGL · Größe 3 | 21137317032 | Im Shop suchenPDF S. 25 |
| 17.1 | Abdeckhaube25 polig, RL, G, GL, RGL · Größe 3 | 21137317052 | Im Shop suchenPDF S. 25 |
| 17.1 | Abdeckhaube33 polig, RL, M, G, GL, RGL · Größe 3 | 21137317022 | Im Shop suchenPDF S. 25 |
| 17.1 | Abdeckhaube28 polig, M (Z), G, GL · Größe 1 | 25110317032 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeG, GL, RGL · Größe 3 | 25130317022 | Im Shop suchenPDF S. 25 |
| 17.1 | Abdeckhaube30 polig, M (Z) · Größe 1 | 21215322042 | Im Shop suchenPDF S. 25 |
| 17.1 | Abdeckhaube32 polig, M (Z) · Größe 3 | 21236422092 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeG Ausf. ZD+ZMD · Größe 1 | 25110417042 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeGL Ausf. ZM · Größe 1 | 25510717032 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeG Ausf. ZD/ ZMD · Größe 3 | 25130417042 | Im Shop suchenPDF S. 25 |
| 17.1 | AbdeckhaubeGL Ausf. ZD · Größe 3 | 21136417062 | Im Shop suchenPDF S. 25 |
| 17.4 | ErdungsschieneGröße 1+3 | 21115322052 | Im Shop suchenPDF S. 25 |
| 17.5 | Erdungsschiene3RT 2016 230V 50/60 Hz | 703107 | Im Shop suchenPDF S. 25 |
| 17.8 | SchalterGS 1302 - Ziffer 2 · Größe 1+3 | 700916 | Im Shop suchenPDF S. 25 |
| 17.8 | SchalterGS1302CBN-AS-B5 1-2 · Größe 1+3 | 700918 | Im Shop suchenPDF S. 25 |
| 17.9 | SchalterGS 1300 - Ziffer 1 · Größe 1+3 | 700914 | Im Shop suchenPDF S. 25 |
| 17.9 | SchalterGS 1312 - B5 1-2 gelb · Größe 1T | 700932 | Im Shop suchenPDF S. 25 |
| 17.9 | Schalter230V 50 Hz · Größe 1+3 | 709586 | Im Shop suchenPDF S. 25 |
| 17.9 | Schalter230V 60 Hz · Größe 1+3 | 709587 | Im Shop suchenPDF S. 25 |
18. Ölvorwärmer EV2A
34 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 26
23. Stellantrieb für Ölbrenner
1 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 6
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 23.89 | Stellring | 15132715327 | Im Shop suchenPDF S. 6 |
Sie haben noch Artikel im Warenkorb
Schließen Sie Ihren Einkauf jetzt bequem ab oder lassen Sie sich beraten:
Persönliche Beratung – wir sind für Sie da!
Unser Kundenservice hilft Ihnen gerne telefonisch weiter:
02307 – 9107897
Mo – Do 08:00 – 16:30 Uhr
Fr 08:00 – 13:30 Uhr
Außerhalb der Öffnungszeiten erreichen Sie uns über das Kontaktformular:
Kostenloser Versand für registrierte Shop-Kunden bei der ersten Bestellung.
