Weishaupt Brenner Größen 30 bis 70/2

Dokument 83023280. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.

← Zur ÜbersichtOriginal-PDF öffnen

Zeichnungen und Übersichten

Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Innerhalb der Sachgruppen wird die jeweils passende Zeichnung bzw. der passende Ersatzteil-Bildbereich nochmals direkt angezeigt.

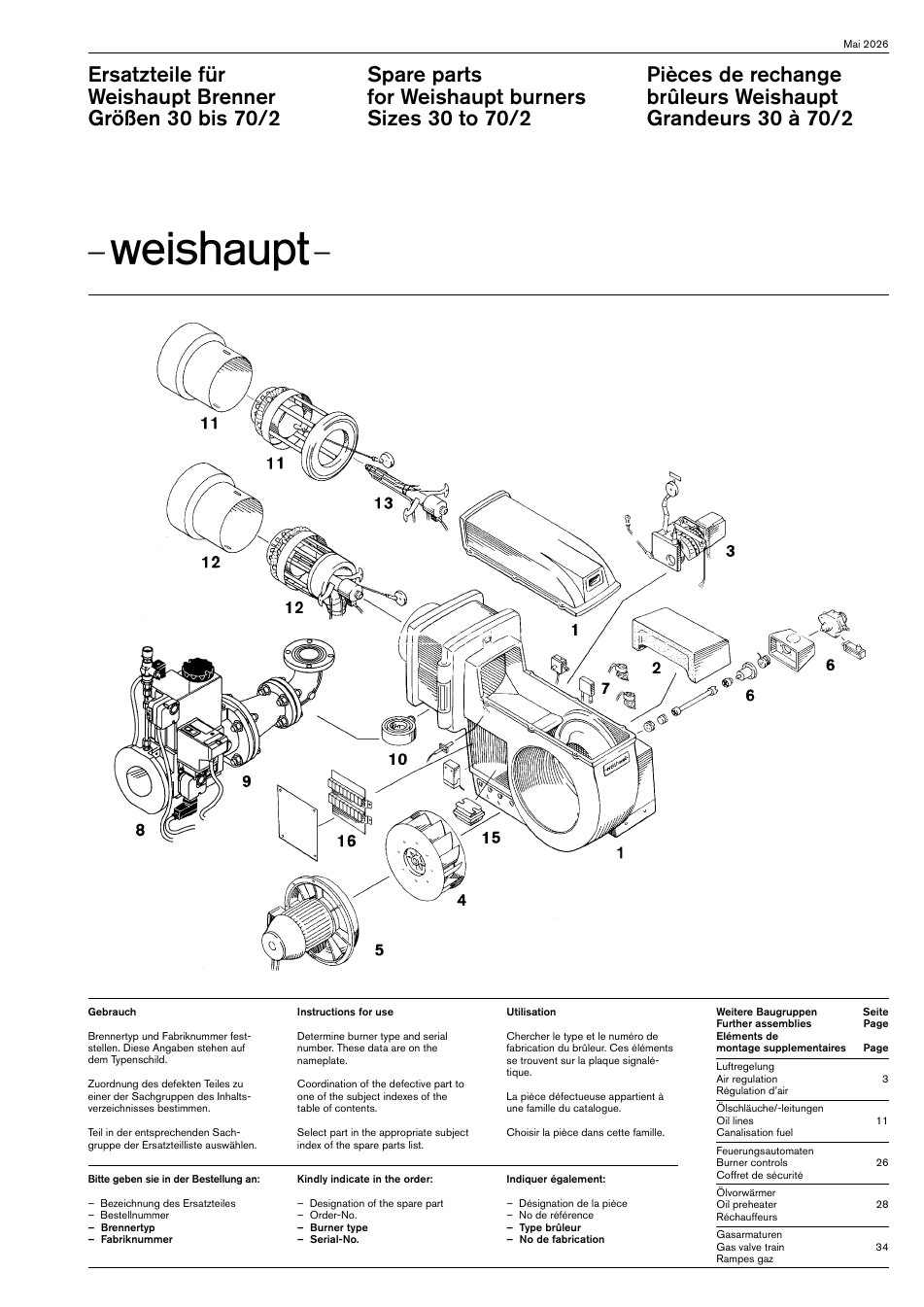

PDF-Seite 1
PDF-Seite 1

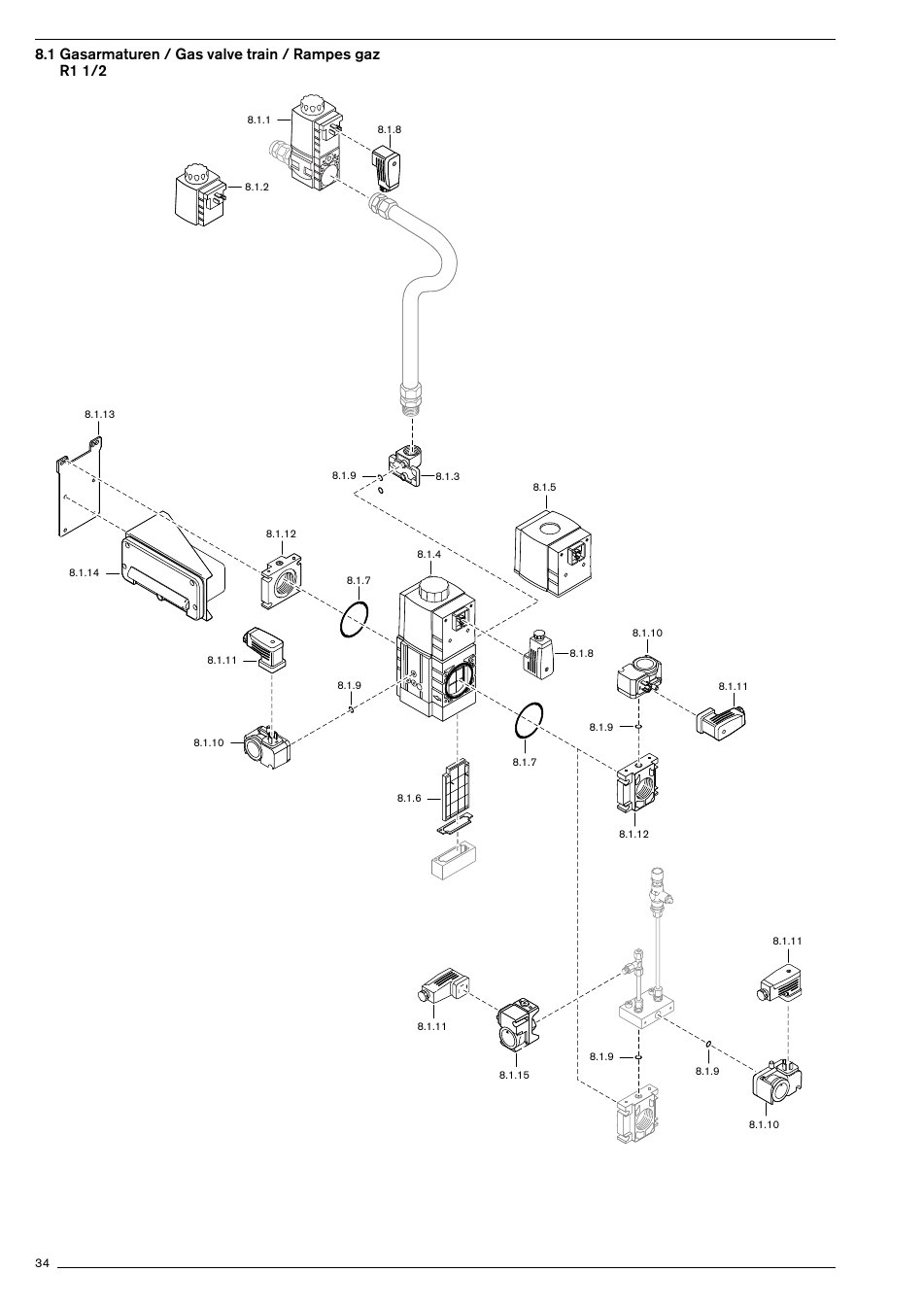

PDF-Seite 34
PDF-Seite 34

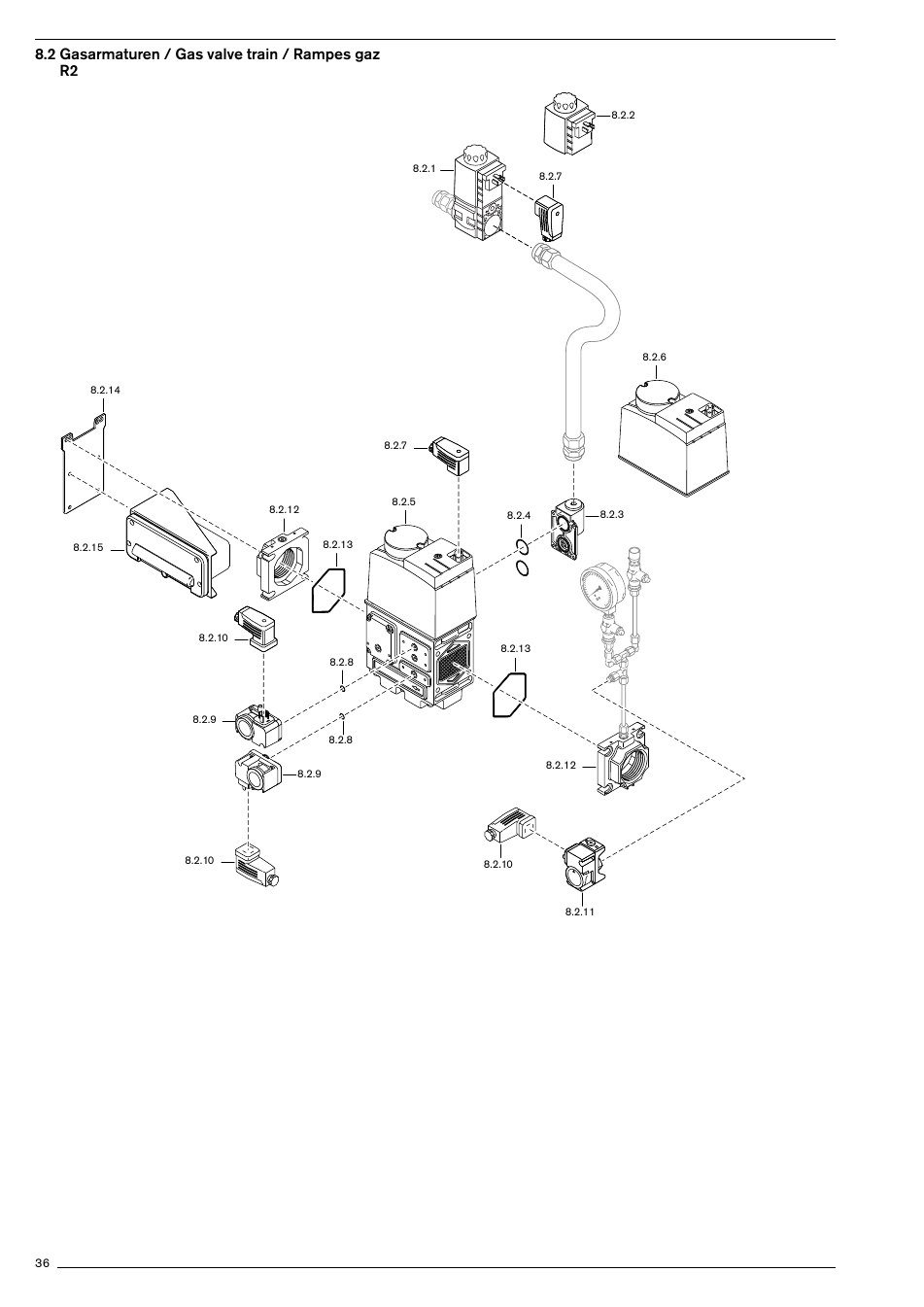

PDF-Seite 36
PDF-Seite 36

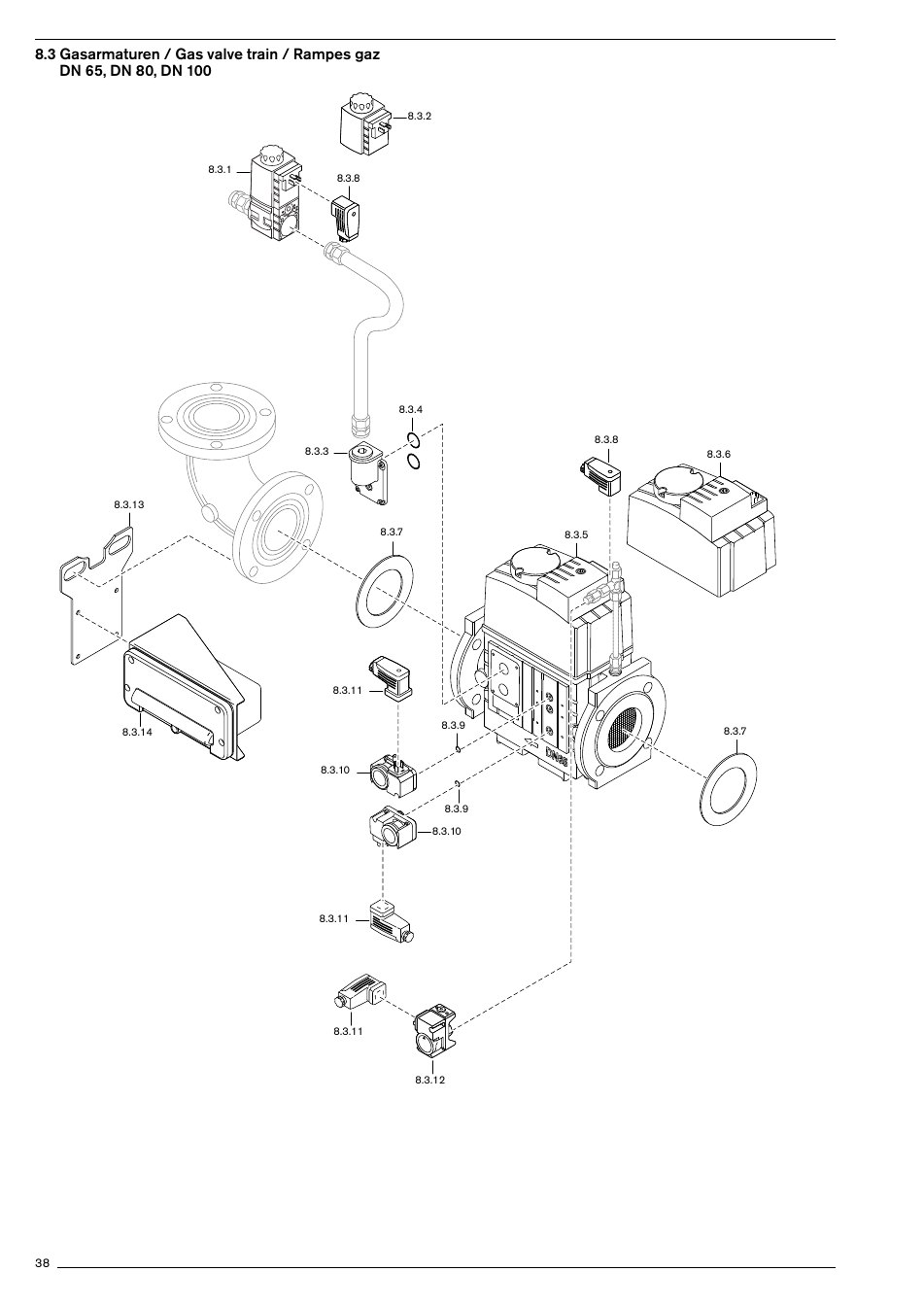

PDF-Seite 38
PDF-Seite 38

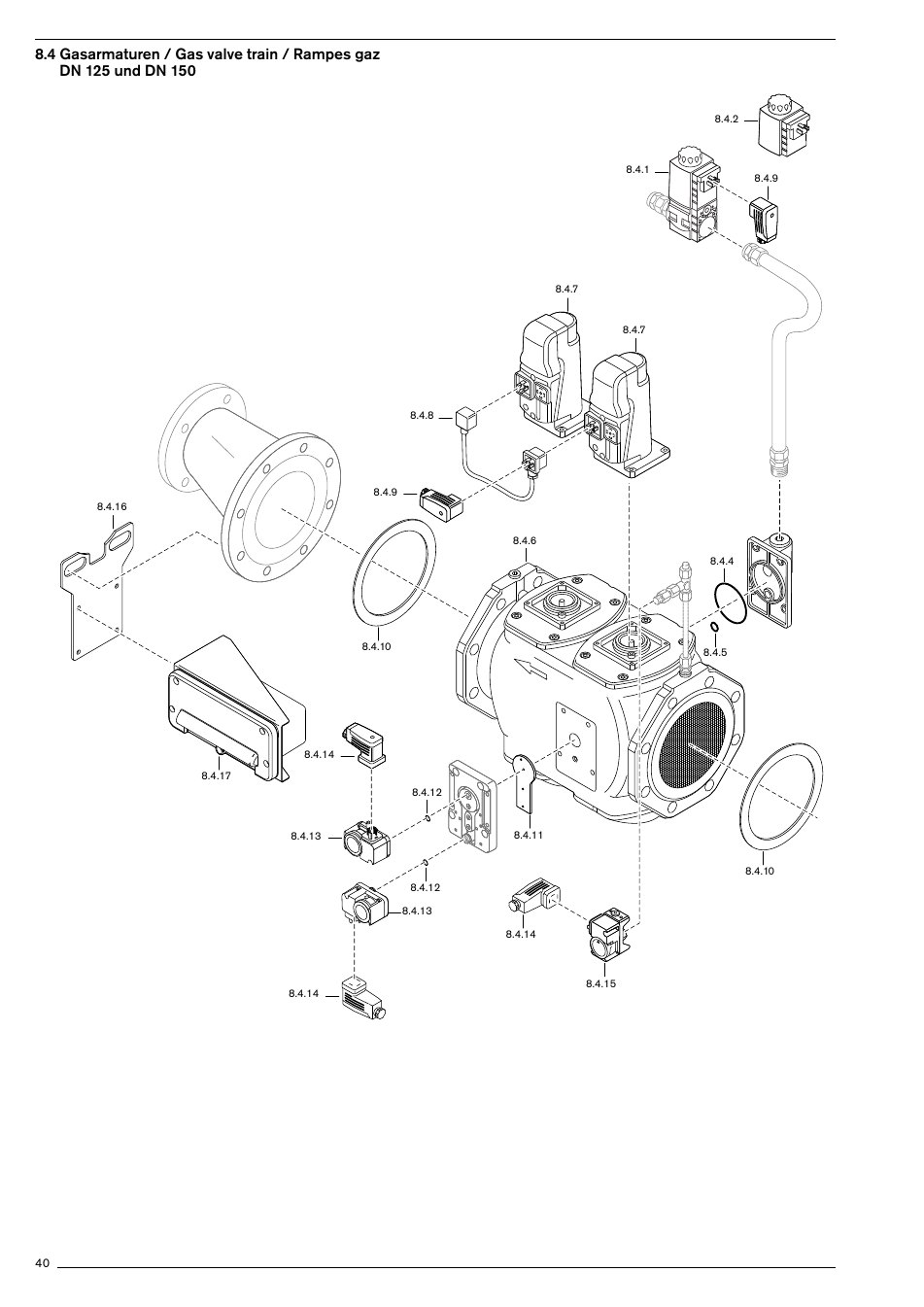

PDF-Seite 40
PDF-Seite 40
Keine passenden Ersatzteile gefunden.

1. Einzelteile für

53 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF

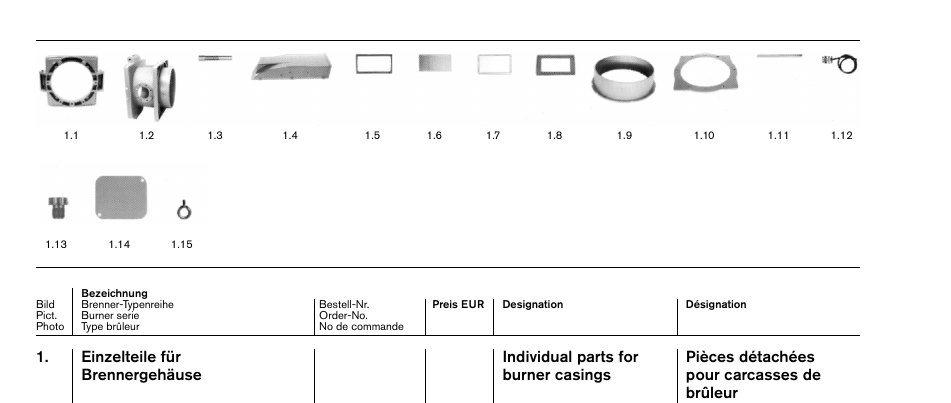

Einzelteile für Brennergehäuse
Ersatzteilbilder aus PDF-Seite 2
Pos.Ersatzteil / ZuordnungBestell-Nr.
1.1SchwenkflanschL, RL, RMS 3021130401027Im Shop suchenPDF S. 2
1.1SchwenkflanschL, RL, RMS 40/121140401157Im Shop suchenPDF S. 2
1.1SchwenkflanschL, RL, RMS 40/221140401027Im Shop suchenPDF S. 2
1.1SchwenkflanschL, RL, RMS 50/121150401237Im Shop suchenPDF S. 2
1.1SchwenkflanschL, RL, RMS 50/221150401267Im Shop suchenPDF S. 2
1.1SchwenkflanschRL, RMS 6021160401057Im Shop suchenPDF S. 2
1.1SchwenkflanschRL, RMS 7018127401057Im Shop suchenPDF S. 2
1.2SchwenkflanschG, GL, RGL, RGMS 3021730401017Im Shop suchenPDF S. 2
1.2SchwenkflanschG, GL, RGL, RGMS 40/121740401027Im Shop suchenPDF S. 2
1.2SchwenkflanschG, GL, RGL, RGMS 40/221740401017Im Shop suchenPDF S. 2
1.2SchwenkflanschG, RGL, RGMS 50/121750401037Im Shop suchenPDF S. 2
1.2SchwenkflanschG, RGL, RGMS 50/221750401017Im Shop suchenPDF S. 2
1.2SchwenkflanschG, RGL, RGMS 70/219120701017Im Shop suchenPDF S. 2
1.2SchwenkflanschG, RGL, RGMS 70/1-B21770401017Im Shop suchenPDF S. 2
1.3KlemmschraubeG, GL, RGL, RGMS M12 x 75 50-7015151801077Im Shop suchenPDF S. 2
1.3KlemmschraubeG, GL, RGL, RGMS M12 x 92 30+4015170701057Im Shop suchenPDF S. 2
1.3KlemmschraubeG, GL, RGL, RGMS M12 x 109 40+5015190701107Im Shop suchenPDF S. 2
1.3KlemmschraubeG (LN) M12 x 154 50/221750514227Im Shop suchenPDF S. 2
1.3KlemmschraubeG, RGL, RGMS (NA) M12 x 121 30+6016130814997Im Shop suchenPDF S. 2
1.4Klemmschraube3021130401032Im Shop suchenPDF S. 2
1.4Klemmschraube4021140401032Im Shop suchenPDF S. 2
1.4Klemmschraube5021150401042Im Shop suchenPDF S. 2
1.4Klemmschraube6021160401042Im Shop suchenPDF S. 2
1.4Klemmschraube7018127401042Im Shop suchenPDF S. 2
1.5Dichtung4 x 10 x 168 x 340 3021130401107Im Shop suchenPDF S. 2
1.5Dichtung4 x 10 x 168 x 360 4021140401127Im Shop suchenPDF S. 2
1.5Dichtung4 x 10 x 199 x 360 5021150401207Im Shop suchenPDF S. 2
(Schauglas) 166 x 86 60+7017530501417Im Shop suchenPDF S. 2
1.6Farbglas, blau5 x 50 x 109 3021130401052Im Shop suchenPDF S. 2
1.6Farbglas, blau5 x 55 x 126 4021140401062Im Shop suchenPDF S. 2
1.6Farbglas, blau5 x 55 x 160 5021150401082Im Shop suchenPDF S. 2
1.7Schauglas-Set Gr.60/70, WK70/8027070601582Im Shop suchenPDF S. 2
1.8Schauglasrahmen 60+7017530501087Im Shop suchenPDF S. 2
1.9Flammkopfhalter 7018127401067Im Shop suchenPDF S. 2
1.10Brenner-Größe Abmessung30/2, 40/1 8 x 300 x 33021130401067Im Shop suchenPDF S. 2
1.10Brenner-Größe Abmessung40/2, 50/1 8 x 340 / 370 x 331,521140401167Im Shop suchenPDF S. 2
1.10Brenner-Größe Abmessung50/2 8 x 390 / 430 x 39221150401257Im Shop suchenPDF S. 2
1.10Brenner-Größe Abmessung60/1, 60/2, 70/1-B 8 x 470 / 520 x 44221160401147Im Shop suchenPDF S. 2
1.10Brenner-Größe Abmessung70/1-A, 70/2 8 x 550 / 600 x 491,521170401037Im Shop suchenPDF S. 2
1.11Schwenkbolzen14 x 277,0 3021130401077Im Shop suchenPDF S. 2
1.11Schwenkbolzen16 x 316,0 4021140401097Im Shop suchenPDF S. 2
1.11Schwenkbolzen16 x 366,0 5021150401077Im Shop suchenPDF S. 2
1.11Schwenkbolzen20 x 446,0 6021160401097Im Shop suchenPDF S. 2
1.11Schwenkbolzen25 x 505,0 7018127401087Im Shop suchenPDF S. 2
1.12Endschalter mit Anschlusskabel 30–70701251Im Shop suchenPDF S. 2
1.13Stopfen G 1/8 70452859Im Shop suchenPDF S. 2
1.14Deckel 98 x 118 60+7018127401072Im Shop suchenPDF S. 2
1.15Ringschraube M12405117Im Shop suchenPDF S. 2
1.16Firmenschild30/4021140401077Im Shop suchenPDF S. 3
1.16Firmenschild30 x 168 5021150401187Im Shop suchenPDF S. 3
1.16Firmenschild68 x 295 60+7018127401187Im Shop suchenPDF S. 3
1.17Scheibe 17 x 50 60+7018127401207Im Shop suchenPDF S. 3
1.18Profilgummi (ohne Bild) 12 x 12 x 6 60+70756036Im Shop suchenPDF S. 3

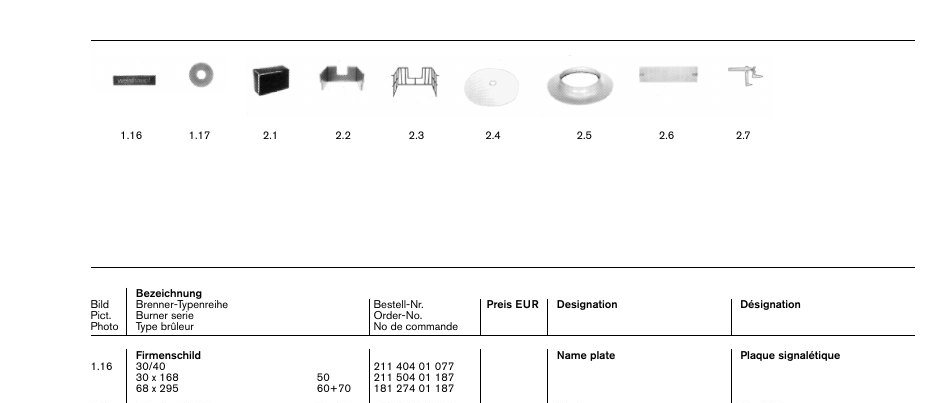

2. Luftregelung

132 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Luftregelung Air regulation Régulation d’air
Ersatzteilbilder aus PDF-Seite 3
Pos.Ersatzteil / ZuordnungBestell-Nr.
2.1Abdeckhaube, mit Ausschäumung3021130402022Im Shop suchenPDF S. 3
2.1Abdeckhaube, mit Ausschäumung4021140402022Im Shop suchenPDF S. 3
2.1Abdeckhaube, mit Ausschäumung5021150402022Im Shop suchenPDF S. 3
2.1Abdeckhaube, mit Ausschäumung6021160402122Im Shop suchenPDF S. 3
2.1Abdeckhaube, mit Ausschäumung7021170402122Im Shop suchenPDF S. 3
2.2Auskleidung für Luftregler3021130402047Im Shop suchenPDF S. 3
2.2Auskleidung für Luftregler20 x 218 x 776 4021140402057Im Shop suchenPDF S. 3
2.2Auskleidung für Luftregler20 x 242 x 859 5021150402047Im Shop suchenPDF S. 3
2.2Auskleidung für Luftregler30 x 265 x 1040 6021160402077Im Shop suchenPDF S. 3
2.2Auskleidung für Luftregler30 x 296 x 1240 7018127402307Im Shop suchenPDF S. 3
2.3Haltegitter3021130402107Im Shop suchenPDF S. 3
2.3Haltegitter4021140402032Im Shop suchenPDF S. 3
2.3Haltegitter5021150402062Im Shop suchenPDF S. 3
2.3Haltegitter6021160402042Im Shop suchenPDF S. 3
2.3Haltegitter7021170402012Im Shop suchenPDF S. 3
2.4Ansauggitter68 x 285 3021130402042Im Shop suchenPDF S. 3
2.4Ansauggitter68 x 315 4021140402042Im Shop suchenPDF S. 3
2.4Ansauggitter68 x 360 5021150402112Im Shop suchenPDF S. 3
2.4Ansauggitter68 x 490 6021160402062Im Shop suchenPDF S. 3
2.4Ansauggitter68 x 570 7021170402022Im Shop suchenPDF S. 3
2.5Einlaufdüse50 Hz 285 x 209 x 16 30/221130402187Im Shop suchenPDF S. 3
2.5Einlaufdüse60 Hz 285 x 192 x 16 30/221130402197Im Shop suchenPDF S. 3
2.5Einlaufdüse50 Hz 310 x 255 x 22 4021140402237Im Shop suchenPDF S. 3
2.5Einlaufdüse60 Hz 310 x 236 x 22 4021140402227Im Shop suchenPDF S. 3
2.5Einlaufdüse50 Hz 360 x 270 x 37 5021150402287Im Shop suchenPDF S. 3
2.5Einlaufdüse60 Hz 360 x 252 x 37 5021150402297Im Shop suchenPDF S. 3
2.5Einlaufdüse50-60 Hz 490 x 333 x 94 60/121160402217Im Shop suchenPDF S. 3
2.5Einlaufdüse50 Hz 490 x 331,5 x 74 60/221160402257Im Shop suchenPDF S. 3
2.5Einlaufdüse60 Hz 490 x 333 x 94 60/221160402217Im Shop suchenPDF S. 3
2.5Einlaufdüse50-60 Hz 570 x 340 x 110 70/1-A21170402167Im Shop suchenPDF S. 3
2.5EinlaufdüseG70/1-B21170402177Im Shop suchenPDF S. 3
2.5EinlaufdüseG70/1-B21170402167Im Shop suchenPDF S. 3
2.6Einlaufdüse1,5 x 69 x 288,5 3021130402052Im Shop suchenPDF S. 3
2.6Einlaufdüse1,5 x 99 x 288,5 3021130402062Im Shop suchenPDF S. 3
2.6Einlaufdüse1,5 x 79 x 348,5 4021140402052Im Shop suchenPDF S. 3
2.6Einlaufdüse1,5 x 119 x 348,5 4021140402062Im Shop suchenPDF S. 3
2.6Einlaufdüse116 x 358 5021150402027Im Shop suchenPDF S. 3
2.6Einlaufdüse20 x 116 x 358 5021150402257Im Shop suchenPDF S. 3
2.6Einlaufdüse498 6021760502127Im Shop suchenPDF S. 3
2.6Einlaufdüse498 6021160402262Im Shop suchenPDF S. 3
2.6Einlaufdüse588 7021770402147Im Shop suchenPDF S. 3
2.6Einlaufdüse588 7021170402182Im Shop suchenPDF S. 3
2.7Antriebshebel 7 mm x 15 30/4011158202167Im Shop suchenPDF S. 3
(Doppelausf.) 7 mm x 15 3015151802117Im Shop suchenPDF S. 3
2.7(Doppelausf.) 7 mm x 15 307 mm x 15 4011158202197Im Shop suchenPDF S. 3

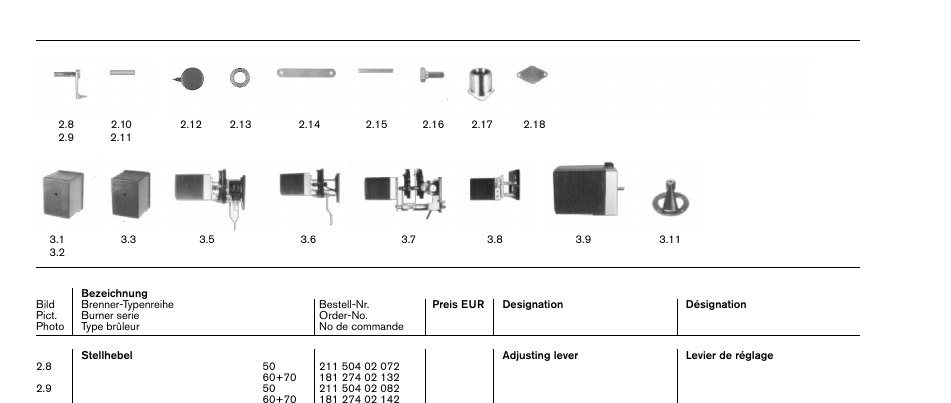

2.8Stellhebel5021150402072Im Shop suchenPDF S. 4
2.8Stellhebel60+7018127402132Im Shop suchenPDF S. 4
2.9Stellhebel5021150402082Im Shop suchenPDF S. 4
2.9Stellhebel60+7018127402142Im Shop suchenPDF S. 4
2.10Stellhebel12 x 65 60+7021170402162Im Shop suchenPDF S. 4
2.11Stellhebel12 x 76,5 60+7021160402232Im Shop suchenPDF S. 4
2.12Einstellknopf mit Zeiger21115302127Im Shop suchenPDF S. 4
2.13Ring 10,2 x 17 x 621115302137Im Shop suchenPDF S. 4
2.14Verbindungsleiste 3021130402147Im Shop suchenPDF S. 4
2.14Verbindungsleiste 304011158215047Im Shop suchenPDF S. 4
2.15Schubstange 5021150402092Im Shop suchenPDF S. 4
2.15Schubstange 506021160402032Im Shop suchenPDF S. 4
2.15Schubstange 507018127402062Im Shop suchenPDF S. 4
2.16Schubstange 50Lagerbolzen M6 x 18 30/4011158202227Im Shop suchenPDF S. 4
2.17Schubstange 50Lagerbuchse komplett 30/4021130402082Im Shop suchenPDF S. 4
2.17Schubstange 5050-7021150402302Im Shop suchenPDF S. 4
2.18Abdeckblech 60+7018227402017Im Shop suchenPDF S. 4
zweistufige Brenner110V 50 Hz11050000092Im Shop suchenPDF S. 4
2.18zweistufige Brenner110V 60 Hz11050000102Im Shop suchenPDF S. 4
2.18zweistufige Brenner230V 50 Hz11050000112Im Shop suchenPDF S. 4
2.18zweistufige Brenner230V 60 Hz11050000122Im Shop suchenPDF S. 4
2.18zweistufige Brenner110V 50-60 Hz11050000132Im Shop suchenPDF S. 4
2.18zweistufige Brenner230V 50-60 Hz11050000142Im Shop suchenPDF S. 4
ohne RegelgestängeRL, RMS70 bis 420 kg/h21170415052Im Shop suchenPDF S. 4
2.18ohne RegelgestängeRL, RMS70 ab 421 kg/h21170415132Im Shop suchenPDF S. 4
2.18ohne RegelgestängeG4021740415062Im Shop suchenPDF S. 4
2.18ohne RegelgestängeG40LN-G70 LN21740515012Im Shop suchenPDF S. 4
2.18ohne RegelgestängeG50/121750415042Im Shop suchenPDF S. 4
2.18ohne RegelgestängeG50/221750415022Im Shop suchenPDF S. 4
2.18ohne RegelgestängeG60, G7021770415022Im Shop suchenPDF S. 4
2.18ohne RegelgestängeRGL, RGMS70 ab 421 kg/h21870415032Im Shop suchenPDF S. 4
2.18ohne RegelgestängeL50T-A 20 Sek.21150815012Im Shop suchenPDF S. 4
2.18ohne Regelgestänge220-240V/50-60 Hz (42 Sek. Laufzeit)651418Im Shop suchenPDF S. 4
2.18ohne Regelgestänge220-240V/50-60 Hz (20 Sek. Laufzeit)651422Im Shop suchenPDF S. 4
Stellantrieb SQM 45.291 B9 WH 3 Nm651501Im Shop suchenPDF S. 4
Stellantrieb SQM 48.497 B9 20 Nm651503Im Shop suchenPDF S. 4
SQM 48.697 B9 35 Nm651502Im Shop suchenPDF S. 4
Öldurchsatz / Reglerwellebis 70 kg/h 00/0 3021130415032Im Shop suchenPDF S. 5
2.18Öldurchsatz / Reglerwellebis 280 kg/h 1/2 3021130415042Im Shop suchenPDF S. 5
2.18Öldurchsatz / Reglerwellebis 280 kg/h 1/2 40-6021160415082Im Shop suchenPDF S. 5
2.18Öldurchsatz / Reglerwellebis 420 kg/h 3/4 40-6021160415092Im Shop suchenPDF S. 5
2.18Öldurchsatz / Reglerwelleab 421 kg/h 4/5 50-6021160415022Im Shop suchenPDF S. 5
2.18Öldurchsatz / Reglerwellebis 420 kg/h 3/4 7021170415012Im Shop suchenPDF S. 5
2.18Öldurchsatz / Reglerwelleab 421 kg/h 5/6 7021170415112Im Shop suchenPDF S. 5
Ölmengenregler für W-FM21170415202Im Shop suchenPDF S. 5
Reglerscheibe RGL/RGMS21830515012Im Shop suchenPDF S. 5
Führungsstück 18 x 2049 lang12136221787Im Shop suchenPDF S. 5
2.18Führungsstück 18 x 2055 lang12136221797Im Shop suchenPDF S. 5
2.18Führungsstück 18 x 2060 lang12136221807Im Shop suchenPDF S. 5
2.18Führungsstück 18 x 2065 lang12136221817Im Shop suchenPDF S. 5
2.18Führungsstück 18 x 2075 lang12136221827Im Shop suchenPDF S. 5
Hebel6 x 35 x 19721130415037Im Shop suchenPDF S. 5
2.18Hebel6 x 35 x 20121150415037Im Shop suchenPDF S. 5
2.18Hebel6 x 35 x 22121150415107Im Shop suchenPDF S. 5
Reglerhebel 95mm19620715022Im Shop suchenPDF S. 5
StehbolzenM8 x 134 G/GL3015132715247Im Shop suchenPDF S. 6
2.18StehbolzenM8 x 134 RL/RMS30-7019120715087Im Shop suchenPDF S. 6
2.18StehbolzenM8 x 204 G/GL/RGL(MS)40-7019620715057Im Shop suchenPDF S. 6
Regelgestänge für LuftklappeM6 4021140215022Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftklappeM6 40 (LN)21140415032Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftklappeM8 5021150415042Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftklappeM8 6021160415102Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftklappeM8 7021170415062Im Shop suchenPDF S. 6
Regelgestänge für LuftschieberM6/M8 x 62021740415022Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftschieberM6/M8 x 49521140415052Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftschieberM6/M8 x 68521740415052Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftschieberM6/M8 x 655-693mm G/RGL/RGMS50/121750415122Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftschieberM6/M8 x 395-435mm RL/RMS50/221150415012Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftschieberM6/M8 x 630-670mm G/RGL/RGMS50/221040415132Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftschieberM6/M8 x 440-480mm RL/RMS60/221160415072Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftschieberM6/M8 x 740-780mm G/RGL/RGMS6021760415012Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftschieberM6/M8 x 460-500mm RL/RMS7021170415232Im Shop suchenPDF S. 6
2.18Regelgestänge für LuftschieberM6/M8 x 750-790mm G/RGL/RGMS7029040415032Im Shop suchenPDF S. 6
Hebel 30 x 10 x 10030 x 10 x 12321140415057Im Shop suchenPDF S. 6
2.18Hebel 30 x 10 x 10030 x 10 x 14121150415087Im Shop suchenPDF S. 6
Einstellknopf 30-50/150/2-7021170415027Im Shop suchenPDF S. 6
Hebel 405021150415047Im Shop suchenPDF S. 6
2.18Hebel 4060/7021170415047Im Shop suchenPDF S. 6
2.18Hebel 40M8 x 20021160415037Im Shop suchenPDF S. 6
Regelgestänge (Gasdrossel)G, GL, RGL 4021740415032Im Shop suchenPDF S. 6
2.18Regelgestänge (Gasdrossel)G, RGL, RGMS 5021750415032Im Shop suchenPDF S. 6
2.18Regelgestänge (Gasdrossel)G, RGL, RGMS 6021760415022Im Shop suchenPDF S. 6
2.18Regelgestänge (Gasdrossel)G, RGL, RGMS 7019620715032Im Shop suchenPDF S. 6
ASZ 8.733 220 Ω, 135°651434Im Shop suchenPDF S. 6
ASZ 12.733 1000 Ω, 135°651435Im Shop suchenPDF S. 6
ASZ 8.703 220 Ω, 90°651432Im Shop suchenPDF S. 6
ASZ 12.703 1000 Ω, 90°651433Im Shop suchenPDF S. 6

3. Ölregler Oil regulator Régulateur fioul

49 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Ölregler Oil regulator Régulateur fioul
Ersatzteilbilder aus PDF-Seite 4
Pos.Ersatzteil / ZuordnungBestell-Nr.
3.3Abdeckhaube 1055/23, 1055/80651399Im Shop suchenPDF S. 4
3.4Anschlusskabel für Stellantrieb (ohne Bild)8 x 0,75 420 mm11196404042Im Shop suchenPDF S. 4
3.6ohne RegelgestängeG3015132715102Im Shop suchenPDF S. 4
3.7ohne RegelgestängeRGL, RGMS70 bis 420 kg/h21870415012Im Shop suchenPDF S. 4
3.8ohne RegelgestängeL, MS40Z(T) 20 Sek.21140215012Im Shop suchenPDF S. 4
3.10Abdeckhaube für SQM10 (ohne Bild)651428Im Shop suchenPDF S. 4
3.11Nabe15132715112Im Shop suchenPDF S. 4
3.13Heizpatrone 220V 22 Watt11238113042Im Shop suchenPDF S. 5
3.16Reglerscheibe12136221032Im Shop suchenPDF S. 5
3.17Führungsstück 18 x 2021137315147Im Shop suchenPDF S. 5
3.19Sicherungsscheibe 4 (ohne Bild)431601Im Shop suchenPDF S. 5
3.20Paßscheibe12136221877Im Shop suchenPDF S. 5
3.21Führungswinkel12136221967Im Shop suchenPDF S. 5
3.22Stahlband 16 x 0,8 x 21211000437957Im Shop suchenPDF S. 5
3.23Befestigungswinkel12136221977Im Shop suchenPDF S. 5
3.24Schraubbolzen12146421147Im Shop suchenPDF S. 5
3.25Kupplungsstück15132715277Im Shop suchenPDF S. 5
3.26KupplungsstückLagerbuchse19120715037Im Shop suchenPDF S. 5
3.27Buchse12146421127Im Shop suchenPDF S. 5
3.28Buchse16 x 127,5 mm19120715047Im Shop suchenPDF S. 5
3.29Buchse16 x 221,5 mm19620715017Im Shop suchenPDF S. 5
3.30Buchse16 x 136,0 mm21770415017Im Shop suchenPDF S. 5
3.31Hebel4 x 20 x 55,521130415027Im Shop suchenPDF S. 5
3.32Hebel21150815037Im Shop suchenPDF S. 5
3.33Hebel6 x 35 x 20621170415017Im Shop suchenPDF S. 5
3.34Hebel19620715027Im Shop suchenPDF S. 5
3.35Stellring19120715067Im Shop suchenPDF S. 5
3.36Buchse19620715047Im Shop suchenPDF S. 5
3.37BuchseLagerbuchse21130415047Im Shop suchenPDF S. 5
3.38Reglerhebel19120715032Im Shop suchenPDF S. 5
3.39Reglerhebel 95mmLaufrolle21730415052Im Shop suchenPDF S. 5
3.40Drehfeder 0,5 x 4,4 (ohne Bild)23230025067Im Shop suchenPDF S. 5
3.41StehbolzenM8 x 66 L40/5021150815017Im Shop suchenPDF S. 6
3.42Regelgestänge für LuftklappeM6 3021130415012Im Shop suchenPDF S. 6
3.43Regelgestänge für LuftschieberM6/M8 x 43021140415012Im Shop suchenPDF S. 6
3.44Druckfeder 1,25 x 11,25 x 44,5490203Im Shop suchenPDF S. 6
3.45Druckfeder 1,25 x 11,25 x 44,5Gelenkbolzen18127415137Im Shop suchenPDF S. 6
3.46Stehbolzen M619120715117Im Shop suchenPDF S. 6
3.47Hebel 30 x 10 x 10021140415017Im Shop suchenPDF S. 6
3.48Hebel 30 x 10 x 100Lagerbuchse21170415037Im Shop suchenPDF S. 6
3.49Nadelklranz K20 x 24 x 17460040Im Shop suchenPDF S. 6
3.50Innenring IR 7 x 10 x 16 INA460041Im Shop suchenPDF S. 6
3.51Einstellknopf 30-50/121130415017Im Shop suchenPDF S. 6
3.52Zeiger18127415067Im Shop suchenPDF S. 6
3.53Hebel 4021140415027Im Shop suchenPDF S. 6
3.54Hebel 40Gewindestange M8 x 16521150415067Im Shop suchenPDF S. 6
3.55Hebel 40Gelenkbolzen M6 x 7 x 3221170415057Im Shop suchenPDF S. 6
3.56Regelgestänge (Gasdrossel)G, GL 3021730415012Im Shop suchenPDF S. 6
3.11Düsenplatte für MDK 70RL30, RGL3011127310012Im Shop suchenPDF S. 23

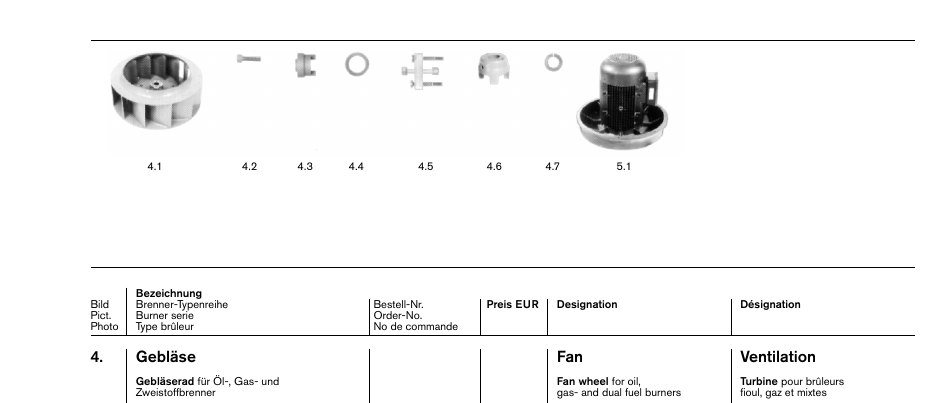

4. Gebläse Fan Ventilation

25 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Gebläse Fan Ventilation
Ersatzteilbilder aus PDF-Seite 7
Pos.Ersatzteil / ZuordnungBestell-Nr.
4.1TS-S 268 x 104 S1 Blau 50 Hz 3021130408051Im Shop suchenPDF S. 7
TS-S 248 x 104 S1 Rot 60 Hz 3021130408061Im Shop suchenPDF S. 7
TS-S 295 x 104 S1 Blau 50 Hz 4021140408111Im Shop suchenPDF S. 7
TS-S 275 x 104 S1 Rot 60 Hz 4021140408121Im Shop suchenPDF S. 7
TS-S 345 x 104,5 S1 Blau 50 Hz 5021150408141Im Shop suchenPDF S. 7
TS-S 330 x 104,5 S1 Rot 60 Hz 5021150408151Im Shop suchenPDF S. 7
4.1TS-S 330 x 104,5 S1 Rot 60 Hz 50515 x 120 Blau 50 Hz 60/221160408112Im Shop suchenPDF S. 7
4.1TS-S 330 x 104,5 S1 Rot 60 Hz 50465 x 103 Rot 60 Hz 60/221160408092Im Shop suchenPDF S. 7
4.1TS-S 330 x 104,5 S1 Rot 60 Hz 50530 x 120 Grün 50 Hz 70/1-A21170408082Im Shop suchenPDF S. 7
4.1TS-S 330 x 104,5 S1 Rot 60 Hz 50475 x 128 Gelb 60 Hz 70/1-A21170408102Im Shop suchenPDF S. 7
4.1TS-S 330 x 104,5 S1 Rot 60 Hz 50590 x 160 Blau 50 Hz 70/1-B, 70/2-A21170408112Im Shop suchenPDF S. 7
4.1TS-S 330 x 104,5 S1 Rot 60 Hz 50530 x 120 Grün 60 Hz 70/1-B, 70/2-A21170408082Im Shop suchenPDF S. 7
4.1TS-S 330 x 104,5 S1 Rot 60 Hz 50M 8 x 30, links 30 + 40402560Im Shop suchenPDF S. 7
4.1TS-S 330 x 104,5 S1 Rot 60 Hz 50M 10 x 40, links 50 + 60402630Im Shop suchenPDF S. 7
4.1TS-S 330 x 104,5 S1 Rot 60 Hz 50M 8 x 40 70402503Im Shop suchenPDF S. 7
4.3Kupplungsstück D132 50/1 (Öl)11197408117Im Shop suchenPDF S. 7
4.4Sicherungsscheibe S 8 70490005Im Shop suchenPDF S. 7
4.5Abziehvorrichtung 30+4011111100012Im Shop suchenPDF S. 7
4.5Abziehvorrichtung 30+40WM 50 50-7025051400012Im Shop suchenPDF S. 7
4.6Klauenkupplung 5021150409067Im Shop suchenPDF S. 7
4.6Klauenkupplung 506021160409067Im Shop suchenPDF S. 7
4.6Klauenkupplung 507021170409017Im Shop suchenPDF S. 7
4.7Zahnscheibe J 8,4 30 + 40490005Im Shop suchenPDF S. 7
4.8Sicherungsscheibe S10 50 + 60490006Im Shop suchenPDF S. 7
4.9Scheibe 8,5 x 22 x 5 30 + 4021140408067Im Shop suchenPDF S. 7

5. Brennermotor

12 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Brennermotor
Ersatzteilbilder aus PDF-Seite 7
Pos.Ersatzteil / ZuordnungBestell-Nr.
5.1BrennermotorW-D112/170-2/4 K5 30/221831507210Im Shop suchenPDF S. 7
5.1BrennermotorW-D112/170-2/5 K5 40/121841407110Im Shop suchenPDF S. 7
5.1BrennermotorW-D112/170-2/7 K0 40/221841507110Im Shop suchenPDF S. 7
5.1BrennermotorW-D132/170-2/9 K0 50/121851407010Im Shop suchenPDF S. 7
5.1BrennermotorW-D132/210-2/14 K0 50/2 + 60/221851507010Im Shop suchenPDF S. 7
5.1BrennermotorW-D160/240-2/16 K0 70/1-A21871307010Im Shop suchenPDF S. 7
5.1BrennermotorW-D160/240-2/18 K0 70/1-B21871407010Im Shop suchenPDF S. 7
5.1BrennermotorW-D160/240-2/22 K0 70/2 + 70/321871507010Im Shop suchenPDF S. 7
5.2Zwischenring 6021160401077Im Shop suchenPDF S. 7
5.3Kabelverschraubung M25 x 1,5 30-40730603Im Shop suchenPDF S. 7
5.4Kabelverschraubung M32 x 1,5 50-60730604Im Shop suchenPDF S. 7
5.5Kabelverschraubung M40 x 1,5 70730605Im Shop suchenPDF S. 7

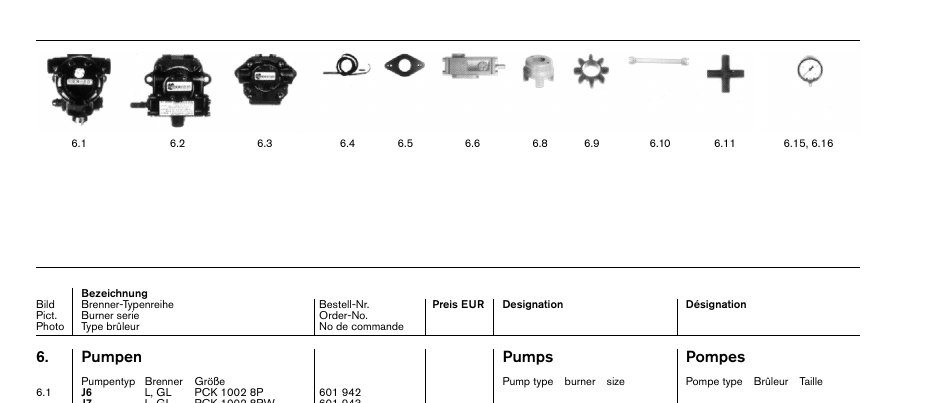

6. Pumpen Pumps Pompes

95 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Pumpen Pumps Pompes
Ersatzteilbilder aus PDF-Seite 8
Pos.Ersatzteil / ZuordnungBestell-Nr.
6.1J6 L, GL PCK 1002 8P601942Im Shop suchenPDF S. 8
J7 L, GL PCK 1002 8PW601943Im Shop suchenPDF S. 8
E7 MS NCK 1069 8P601946Im Shop suchenPDF S. 8
6.2TA2C L, GL (T) 40/50 ab 251 kg/h601050Im Shop suchenPDF S. 8
TA3C R 30 + 40601051Im Shop suchenPDF S. 8
TA4C R 50/1601052Im Shop suchenPDF S. 8
TA5C R 50/1 mit Drehzahl-601053Im Shop suchenPDF S. 8
6.3T2C R 50/2, 60,70601044Im Shop suchenPDF S. 8
T3C R 70 ab 601 kg/h601045Im Shop suchenPDF S. 8
T4C R 70 mit Drehzahl-601046Im Shop suchenPDF S. 8
J6/J7 L, GL 30/4011156406022Im Shop suchenPDF S. 8
E7 MS 4011276406052Im Shop suchenPDF S. 8
TA2C18109406032Im Shop suchenPDF S. 8
TA3C11177406032Im Shop suchenPDF S. 8
TA4C, TA5C18117406022Im Shop suchenPDF S. 8
T2C, T3C 50/2 - 7018127406062Im Shop suchenPDF S. 8
J711188206017Im Shop suchenPDF S. 8
TA421150406087Im Shop suchenPDF S. 8
6.6Druckregelventil601016Im Shop suchenPDF S. 8
6.7Anschlussteile Druckregelventil (o. Bild)18127406072Im Shop suchenPDF S. 8
Pumpe J + E 30, 40/111101109022Im Shop suchenPDF S. 8
Pumpe TA 30,40, 50/111178209012Im Shop suchenPDF S. 8
Pumpe T 50/2, 60+7018127409032Im Shop suchenPDF S. 8
6.9Zahnkranz 50/2-70/212126409037Im Shop suchenPDF S. 8
6.9Zahnkranz 50/2-70/2188,5 mm RL/RMS 3011176409032Im Shop suchenPDF S. 8
6.9Zahnkranz 50/2-70/2200 mm L/RGL 3011197409012Im Shop suchenPDF S. 8
6.9Zahnkranz 50/2-70/2225 mm 4021140409012Im Shop suchenPDF S. 8
6.9Zahnkranz 50/2-70/2235 mm L 40-Z/T21140209012Im Shop suchenPDF S. 8
6.9Zahnkranz 50/2-70/2257 mm 50/121150409032Im Shop suchenPDF S. 8
6.9Zahnkranz 50/2-70/2262 mm 50/221150409042Im Shop suchenPDF S. 8
6.9Zahnkranz 50/2-70/2370 mm 6021160409012Im Shop suchenPDF S. 8
6.9Zahnkranz 50/2-70/2449 mm 7021170409012Im Shop suchenPDF S. 8
6.11Kupplungskreuz 30-50/111115109017Im Shop suchenPDF S. 8
6.12Sieb für Pumpe J601939Im Shop suchenPDF S. 8
6.13Sieb-N und Deckeldichtung Set f. E-Pumpe601955Im Shop suchenPDF S. 8
J601060Im Shop suchenPDF S. 8
E601059Im Shop suchenPDF S. 8
TA601027Im Shop suchenPDF S. 8
T601028Im Shop suchenPDF S. 8
6.15TManometer -0 - 40 bar 1/4” mit Glyzerineinfüll.641159Im Shop suchenPDF S. 8
6.16Vakuummeter, -1 bis +9 bar, 1/4”641155Im Shop suchenPDF S. 8
Dichtungsset LFW-7/10-EL57400000602Im Shop suchenPDF S. 9
6.16Dichtungsset LFW-7/10-ELLFW-15/20/26-EL57400000612Im Shop suchenPDF S. 9
6.16Dichtungsset LFW-7/10-ELLFW-32/42/54-EL57400000622Im Shop suchenPDF S. 9
6.16Dichtungsset LFW-7/10-ELLFT-55/DLC-6000-EL57400000632Im Shop suchenPDF S. 9
Dichtungsset DLC-900/1200-EL57400000642Im Shop suchenPDF S. 9
DLC-1800/2400/2600-EL57400000652Im Shop suchenPDF S. 9
DLC-3300/5000-EL57400000662Im Shop suchenPDF S. 9
Dichtungsset LFW-5/7/10-S57450000012Im Shop suchenPDF S. 9
6.16Dichtungsset LFW-5/7/10-SLFW-15/20/26-S57450000022Im Shop suchenPDF S. 9
6.16Dichtungsset LFW-5/7/10-SLFW-32/42/54-S57450000032Im Shop suchenPDF S. 9
6.16Dichtungsset LFW-5/7/10-SLFT-55/DLC-6000-S57450000042Im Shop suchenPDF S. 9
Dichtungsset DLC-600/900/1200-S57450000052Im Shop suchenPDF S. 9
DLC-1800/2400/2600-S57450000062Im Shop suchenPDF S. 9
DLC-3300/5000-S57450000072Im Shop suchenPDF S. 9
DLC-900-5000-EL57400000702Im Shop suchenPDF S. 9
DLC-6000-EL57400000772Im Shop suchenPDF S. 9
DLC-600-5000-S57450000112Im Shop suchenPDF S. 9
DLC-6000-S57450000192Im Shop suchenPDF S. 9
6.16DLC-6000-SLFW/KFT 5-42, 230V 100W57450000402Im Shop suchenPDF S. 9
6.16DLC-6000-SLFW/KFT 55-118, 230V 220W57450000412Im Shop suchenPDF S. 9
DLC 600-5000, 230V 220W57450000422Im Shop suchenPDF S. 9
DLC 6000, 230V 2 x 220W57450000432Im Shop suchenPDF S. 9
6.16DLC 6000, 230V 2 x 220W30/2-4021840409012Im Shop suchenPDF S. 10
6.16DLC 6000, 230V 2 x 220W50-7019620709012Im Shop suchenPDF S. 10
6.33Verschlussstopfen25630606027Im Shop suchenPDF S. 10
6.34Haltescheibe15590709037Im Shop suchenPDF S. 10
6.35Pumpenflansch 30/2+4021840406017Im Shop suchenPDF S. 10
6.35Pumpenflansch 30/2+405021850406027Im Shop suchenPDF S. 10
6.35Pumpenflansch 30/2+4060+7019620706017Im Shop suchenPDF S. 10
6.35Pumpenflansch 30/2+40200 mm 3011197409012Im Shop suchenPDF S. 10
6.35Pumpenflansch 30/2+40225 mm 4021140409012Im Shop suchenPDF S. 10
6.35Pumpenflansch 30/2+40208 mm 5021850409042Im Shop suchenPDF S. 10
6.35Pumpenflansch 30/2+40315 mm 6021860409012Im Shop suchenPDF S. 10
6.35Pumpenflansch 30/2+40394 mm 7021870409012Im Shop suchenPDF S. 10
6.38Steckerkabel mit Gleichrichter21811412012Im Shop suchenPDF S. 10
6.39Zahnkranz 50-7012126409037Im Shop suchenPDF S. 10
6.40Kupplungskreuz 30+4011115109017Im Shop suchenPDF S. 10
6.41Abziehvorrichtung15590700022Im Shop suchenPDF S. 10
Brenner-Typ DN Länge AnschlussRMS, RGMS 25 1150 M38 x 1,5 50491097Im Shop suchenPDF S. 11
6.41Brenner-Typ DN Länge AnschlussRMS, RGMS 25 1500 M38 x 1,5 50491109Im Shop suchenPDF S. 11
und ÜberwurfmutterDN 6 600 mm Anschluss 8 mm GL40T11155200672Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 6 600 mm Anschluss 8 mm RGL 3011155200742Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 10 520 mm Anschluss 12 mm 40-6011155200542Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 12 520 mm Anschluss 15 mm 7011155200572Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 16 1150 mm Anschluss 18 mm Brenner/11155200602Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 16 1500 mm Anschluss 18 mm Pump-11155200612Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 20 1500 mm Anschluss 22 mm station11155200632Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 20 1150 mm Anschluss 22 mm11155200622Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 13 30+4011151200037Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 20 50T11215100057Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 25 50-7012236200077Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 13453250Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 20453251Im Shop suchenPDF S. 11
6.41und ÜberwurfmutterDN 25453252Im Shop suchenPDF S. 11

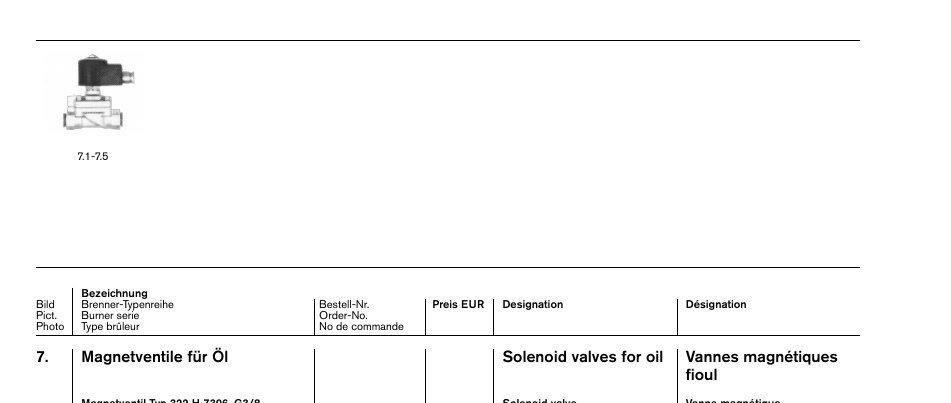

7. Magnetventile für Öl

96 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Magnetventile für Öl for oil Vannes magnétiques
Ersatzteilbilder aus PDF-Seite 12
Pos.Ersatzteil / ZuordnungBestell-Nr.
7.1Spule 483824, 19 Watt, stromlos offen110V/60 Hz,*604682Im Shop suchenPDF S. 12
7.1Spule 483824, 19 Watt, stromlos offen115V/50 Hz, 120V/60 Hz*604542Im Shop suchenPDF S. 12
7.1Spule 483824, 19 Watt, stromlos offen220V/60 Hz,*604683Im Shop suchenPDF S. 12
7.1Spule 483824, 19 Watt, stromlos offen230V/50 Hz,*604543Im Shop suchenPDF S. 12
7.1Spule 483824, 19 Watt, stromlos offen110V/60 Hz,**604684Im Shop suchenPDF S. 12
7.1Spule 483824, 19 Watt, stromlos offen115V/50Hz, 120V/60Hz,**604544Im Shop suchenPDF S. 12
7.1Spule 483824, 19 Watt, stromlos offen220V/60Hz,**604685Im Shop suchenPDF S. 12
7.1Spule 483824, 19 Watt, stromlos offen230V/50 Hz, 240V/60 Hz**604545Im Shop suchenPDF S. 12
7.1Spule 483824, 19 Watt, stromlos offen240V/50 Hz*604591Im Shop suchenPDF S. 12
7.1Spule 483824, 19 Watt, stromlos offen240V/50 Hz**604592Im Shop suchenPDF S. 12
7.2Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz,*604661Im Shop suchenPDF S. 12
7.2Spule 483541, 20 Watt, stromlos geschlossen115V/50 Hz, 120V/60 Hz*604519Im Shop suchenPDF S. 12
7.2Spule 483541, 20 Watt, stromlos geschlossen220V/60Hz,*604662Im Shop suchenPDF S. 12
7.2Spule 483541, 20 Watt, stromlos geschlossen230V/50 Hz, 240V/60 Hz*604520Im Shop suchenPDF S. 12
7.2Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz,**604664Im Shop suchenPDF S. 12
7.2Spule 483541, 20 Watt, stromlos geschlossen115V/50 Hz, 120V/60 Hz**604522Im Shop suchenPDF S. 12
7.2Spule 483541, 20 Watt, stromlos geschlossen220V/60Hz,**604665Im Shop suchenPDF S. 12
7.2Spule 483541, 20 Watt, stromlos geschlossen230V/50 Hz, 240V/60 Hz**604523Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen55V/60Hz,*604668Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen58V/50 Hz, 60V/60 Hz*604524Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz,*604669Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen115V/50 Hz, 120V/60 Hz*604525Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen220V/60Hz,*604670Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen230V/50 Hz, 240V/60 Hz*604526Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen55V/60Hz,**604671Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen58V/50 Hz, 60V/60 Hz**604527Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz,**604672Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen115V/50 Hz, 120V/60 Hz**604528Im Shop suchenPDF S. 12
7.3Spule 483541, 20 Watt, stromlos geschlossen230V/50 Hz, 240V/60 Hz**604529Im Shop suchenPDF S. 12
7.4Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz,*604644Im Shop suchenPDF S. 12
7.4Spule 483541, 20 Watt, stromlos geschlossen115V/50 Hz, 120V/60 Hz*604531Im Shop suchenPDF S. 12
7.4Spule 483541, 20 Watt, stromlos geschlossen220V/60Hz,*604645Im Shop suchenPDF S. 12
7.4Spule 483541, 20 Watt, stromlos geschlossen230V/50 Hz, 240V/60 Hz*604532Im Shop suchenPDF S. 12
7.4Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz,**604647Im Shop suchenPDF S. 12
7.4Spule 483541, 20 Watt, stromlos geschlossen115V/50 Hz, 120V/60 Hz**604534Im Shop suchenPDF S. 12
7.4Spule 483541, 20 Watt, stromlos geschlossen220V/60Hz,**604648Im Shop suchenPDF S. 12
7.4Spule 483541, 20 Watt, stromlos geschlossen230V/50 Hz, 240V/60 Hz**604535Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen55V/60Hz,*604651Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen58V/50 Hz, 60V/60 Hz*604536Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz*604652Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen115V/50 Hz, 120V/60 Hz*604537Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen220V/60Hz,*604653Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen230V/50 Hz, 240V/60 Hz*604538Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen55V/60Hz,**604654Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen58V/50 Hz, 60V/60 Hz**604539Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz,**604655Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen115V/50 Hz, 120V/60 Hz**604540Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen220V/60Hz,**604656Im Shop suchenPDF S. 12
7.5Spule 483541, 20 Watt, stromlos geschlossen230V/50 Hz, 240V/60 Hz**604541Im Shop suchenPDF S. 12
7.6Spule 483824, 19 Watt, stromlos geschlossen110V/60Hz,*604612Im Shop suchenPDF S. 13
7.6Spule 483824, 19 Watt, stromlos geschlossen115 V/50 Hz, 120V/60 Hz*604602Im Shop suchenPDF S. 13
7.6Spule 483824, 19 Watt, stromlos geschlossen220V/60Hz,*604613Im Shop suchenPDF S. 13
7.6Spule 483824, 19 Watt, stromlos geschlossen230 V/50 Hz, 240V/60 Hz*604603Im Shop suchenPDF S. 13
7.6Spule 483824, 19 Watt, stromlos geschlossen110V/60Hz,*604615Im Shop suchenPDF S. 13
7.6Spule 483824, 19 Watt, stromlos geschlossen115 V/50 Hz, 120V/60 Hz**604605Im Shop suchenPDF S. 13
7.6Spule 483824, 19 Watt, stromlos geschlossen220V/60Hz,**604616Im Shop suchenPDF S. 13
7.6Spule 483824, 19 Watt, stromlos geschlossen230 V/50 Hz, 240V/60 Hz**604606Im Shop suchenPDF S. 13
7.7Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz,*604631Im Shop suchenPDF S. 13
7.7Spule 483541, 20 Watt, stromlos geschlossen115 V/50 Hz, 120V/60 Hz*604513Im Shop suchenPDF S. 13
7.7Spule 483541, 20 Watt, stromlos geschlossen220V60Hz,*604632Im Shop suchenPDF S. 13
7.7Spule 483541, 20 Watt, stromlos geschlossen230 V/50 Hz, 240V/60 Hz*604514Im Shop suchenPDF S. 13
7.7Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz,*604634Im Shop suchenPDF S. 13
7.7Spule 483541, 20 Watt, stromlos geschlossen115 V/50 Hz, 120V/60 Hz**604516Im Shop suchenPDF S. 13
7.7Spule 483541, 20 Watt, stromlos geschlossen220V/60HZ,**604635Im Shop suchenPDF S. 13
7.7Spule 483541, 20 Watt, stromlos geschlossen230 V/50 Hz, 240V/60 Hz**604517Im Shop suchenPDF S. 13
7.8Spule 483541, 20 Watt, stromlos geschlossen110V/60Hz,*604676Im Shop suchenPDF S. 13
7.8Spule 483541, 20 Watt, stromlos geschlossen115V/50 Hz, 120V/60 Hz*604597Im Shop suchenPDF S. 13
7.8Spule 483541, 20 Watt, stromlos geschlossen220V60Hz,*604677Im Shop suchenPDF S. 13
7.8Spule 483541, 20 Watt, stromlos geschlossen230V/50 Hz, 240V/60 Hz*604598Im Shop suchenPDF S. 13
7.8Spule 483541, 20 Watt, stromlos geschlossen110V60Hz,*604678Im Shop suchenPDF S. 13
7.8Spule 483541, 20 Watt, stromlos geschlossen115V/50 Hz, 120V/60 Hz**604599Im Shop suchenPDF S. 13
7.8Spule 483541, 20 Watt, stromlos geschlossen220V/60Hz,**604679Im Shop suchenPDF S. 13
7.8Spule 483541, 20 Watt, stromlos geschlossen230V/50 Hz, 240V/60 Hz**604600Im Shop suchenPDF S. 13
** Spulen-Gehäuse wasserdicht IP67110V/60 Hz604621Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP67115V/50, 120V/60 Hz604552Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP67220V/60 Hz604622Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP67230V/50, 240V/60 Hz604553Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP6755V/60 Hz604638Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP6758V/50, 60V/60 Hz604554Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP67110V/60 Hz604639Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP67115V/50, 120V/60 Hz604555Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP67120V/50 Hz604595Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP67220V/60 Hz604640Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP67230V/50, 240V/60 Hz604556Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP67240V/50 Hz604596Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP673/8”, PN 50 30 - 60499042Im Shop suchenPDF S. 13
7.8** Spulen-Gehäuse wasserdicht IP671/2”, PN 50 70499043Im Shop suchenPDF S. 13
7.12Ventilträger27940531057Im Shop suchenPDF S. 13
7.13Federklammer27940531067Im Shop suchenPDF S. 13
7.14Heizpatrone, 230V, 22W, komplett11238113042Im Shop suchenPDF S. 13
Typ DSB 146 F931 1 - 10 bar21000013070Im Shop suchenPDF S. 13
Typ DSB 158 F931 0 - 25 bar21000013080Im Shop suchenPDF S. 13
7.16Fühler PT 100 60-7021050413057Im Shop suchenPDF S. 13
7.17Temperaturschalter 60° Gr. 30-50 (ohne Bild)11277413212Im Shop suchenPDF S. 13
7.17Temperaturschalter 60° Gr. 30-50 (ohne Bild)für Druckwächter (o. Bild)11238131072Im Shop suchenPDF S. 13
7.19Heizpatrone, 230V, 22W794281Im Shop suchenPDF S. 13

8. Gasarmaturen /

35 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Gasarmaturen / Gas valve train / Rampes gaz
Explosionszeichnung / Baugruppenzeichnung - PDF-Seite 34
Pos.Ersatzteil / ZuordnungBestell-Nr.
8.1.1R1 1/2Magnetventil SV-D 507 Rp 3/4; 230V IP65605550Im Shop suchenPDF S. 35
8.1.2R1 1/2Magnetspule SV-D 507; 230V IP65 Nr.20605274Im Shop suchenPDF S. 35
8.1.3Zündgasflansch G1/2"605232Im Shop suchenPDF S. 35
8.1.4Zündgasflansch G1/2"Mehrfachstellgerät W-MF 512; 230V625003Im Shop suchenPDF S. 35
8.1.5Zündgasflansch G1/2"Magnet komplett W-MF 512 Nr. 042P; 230V605257Im Shop suchenPDF S. 35
8.1.6Filtereinsatz für W-MF 512 mit Dichtung605254Im Shop suchenPDF S. 35
8.1.7O-Ring 75 x 3,5445520Im Shop suchenPDF S. 35
8.1.9O-Ring 10,5 x 2,25445512Im Shop suchenPDF S. 35
8.1.11Stecker Typ A 4-polig GW m. Bund716653Im Shop suchenPDF S. 35
8.1.12Flansch DMV 520 Rp 1 1/2605230Im Shop suchenPDF S. 35
8.1.13Flansch DMV 520 Rp 1 1/2Montageplatte für Klemmk.W-FM gen. 51221730426107Im Shop suchenPDF S. 35
8.2.1R2Magnetventil SV-D 507 Rp 3/4; 230V IP65605550Im Shop suchenPDF S. 37
8.2.2R2Magnetspule SV-D 507; 230V IP65 Nr.20605274Im Shop suchenPDF S. 37
8.2.3Zündgasflansch G3/4"625032Im Shop suchenPDF S. 37
8.2.4O-Ring 27 x 1,5445517Im Shop suchenPDF S. 37
8.2.5O-Ring 27 x 1,5Magnetventil DMV 525/12; 220-240V625040Im Shop suchenPDF S. 37
8.2.8O-Ring 10,5 x 2,25445512Im Shop suchenPDF S. 37
8.2.10Stecker Typ A 4-polig GW m. Bund716653Im Shop suchenPDF S. 37
8.2.13Dichtung für Flansch DMV525/12625033Im Shop suchenPDF S. 37
8.2.14Dichtung für Flansch DMV525/12Montageplatte für Klemmk.W-FM gen. DMV21730426107Im Shop suchenPDF S. 37
8.3.1– mit GW-maxMagnetventil SV-D 507 Rp 3/4; 230V IP65605550Im Shop suchenPDF S. 39
8.3.2– mit GW-maxMagnetspule SV-D 507; 230V IP65 Nr.20605274Im Shop suchenPDF S. 39
8.3.3Zündgasflansch G3/4"625032Im Shop suchenPDF S. 39
8.3.4O-Ring 27 x 1,5445517Im Shop suchenPDF S. 39
8.3.9O-Ring 10,5 x 2,25445512Im Shop suchenPDF S. 39
8.3.11Stecker Typ A 4-polig GW m. Bund716653Im Shop suchenPDF S. 39
8.4.1DMV-D../11 eco, /12 220-240Magnetventil SV-D 507 Rp 3/4; 230V IP65605550Im Shop suchenPDF S. 41
8.4.2DMV-D../11 eco, /12 220-240Magnetspule SV-D 507; 230V IP65 Nr.20605274Im Shop suchenPDF S. 41
8.4.4O-Ring61,6 x 2,6 -N-NBR 70 DIN 3771445158Im Shop suchenPDF S. 41
8.4.5O-Ring10,7 x 2,6 -N-NBR 70 DIN 3771445157Im Shop suchenPDF S. 41
8.4.7Stellantrieb SKP15.004E2 220-240V625521Im Shop suchenPDF S. 41
8.4.8Zwischenstecker AGA62.000A00625504Im Shop suchenPDF S. 41
8.4.11Dichtung VGD40 für Druckwächterplatte625508Im Shop suchenPDF S. 41
8.4.12O-Ring 10,5 x 2,25445512Im Shop suchenPDF S. 41
8.4.14Stecker Typ A 4-polig GW m. Bund716653Im Shop suchenPDF S. 41

9. Druckwächter Pressure gauge Pressostat pour air et

16 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Druckwächter Pressure gauge Pressostat pour air et
Ersatzteilbilder aus PDF-Seite 14
Pos.Ersatzteil / ZuordnungBestell-Nr.
Typ LGW 50 A2P691373Im Shop suchenPDF S. 14
Typ LGW 10 A2P691385Im Shop suchenPDF S. 14
Typ GW 50 A6/1691381Im Shop suchenPDF S. 14
Typ GW 150 A6/1691382Im Shop suchenPDF S. 14
Typ GW 500 A6/1691383Im Shop suchenPDF S. 14
Typ GW 50 A5/1691378Im Shop suchenPDF S. 14
Typ GW 150 A5/1691379Im Shop suchenPDF S. 14
Typ GW 500 A5/1691380Im Shop suchenPDF S. 14
9.2Kappe für LGW50446011Im Shop suchenPDF S. 14
9.2Kappe für LGW50für Luftdruckwächter (ohne Bild)19120724012Im Shop suchenPDF S. 14
9.2Kappe für LGW50M10 x G1/4” x 4225110324017Im Shop suchenPDF S. 14
9.5Doppelnippel für GW, R1/4” x 5013900026017Im Shop suchenPDF S. 14
9.6Silikonschlauch 3,5 x 2750418Im Shop suchenPDF S. 14
9.7Schlauchklemme790218Im Shop suchenPDF S. 14
9.8Stecker Typ A 4-polig GW m. Bund716653Im Shop suchenPDF S. 14
9.9O-Ring 10,5 x 2,25 für GW445512Im Shop suchenPDF S. 14

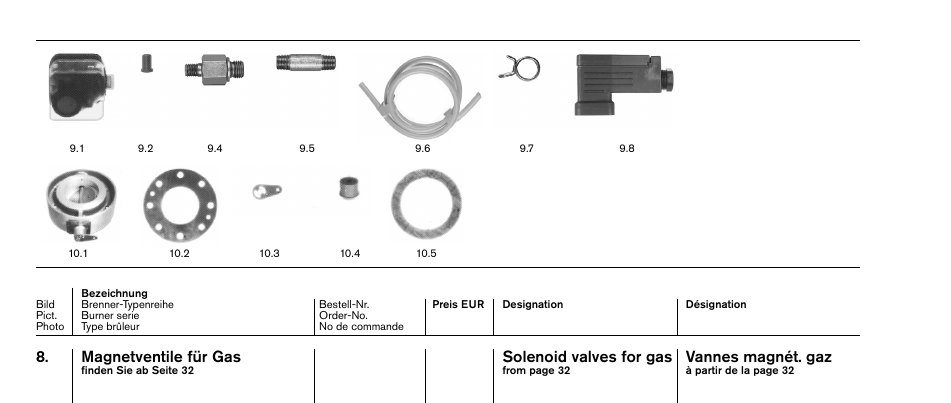

10. Gasdrossel

24 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Gasdrossel
Ersatzteilbilder aus PDF-Seite 14
Pos.Ersatzteil / ZuordnungBestell-Nr.
10.1G, RGL, RGMS 50 30 +G, RGL, RGMS 50 30 +15151825060Im Shop suchenPDF S. 14
50/40 40/150/40 40/115151825070Im Shop suchenPDF S. 14
50/2550/2515151825080Im Shop suchenPDF S. 14
65 40/2 +65 40/2 +15170725060Im Shop suchenPDF S. 14
65/50 50/165/50 50/115170725070Im Shop suchenPDF S. 14
65/4065/4015170725080Im Shop suchenPDF S. 14
80 50/280 50/215190725060Im Shop suchenPDF S. 14
80/6580/6515190725070Im Shop suchenPDF S. 14
80/5080/5015190725080Im Shop suchenPDF S. 14
100 60/70100 60/7019110725060Im Shop suchenPDF S. 14
100/80100/8019110725070Im Shop suchenPDF S. 14
100/65100/6519110725080Im Shop suchenPDF S. 14
DN50 30/2+40/121730425020Im Shop suchenPDF S. 14
10.1DN50 30/2+40/1DN 65 40/2+50/121740525020Im Shop suchenPDF S. 14
10.1DN50 30/2+40/1DN 80 50/221750525020Im Shop suchenPDF S. 14
10.1DN50 30/2+40/1DN 100 60 + 7021760525020Im Shop suchenPDF S. 14
10.2Dichtung für Gasdrossel G, RGL, RGMS165 x 55 x 2 30+40/115151800127Im Shop suchenPDF S. 14
10.2Dichtung für Gasdrossel G, RGL, RGMS185 x 77 x 2 40/2+50/115170700027Im Shop suchenPDF S. 14
10.2Dichtung für Gasdrossel G, RGL, RGMS200 x 92 x 2 50/215190700017Im Shop suchenPDF S. 14
10.2Dichtung für Gasdrossel G, RGL, RGMS220 x 110 x 2 60+7017720500037Im Shop suchenPDF S. 14
10.3Verstellhebel16120825307Im Shop suchenPDF S. 14
10.4Antriebsnabe15110125042Im Shop suchenPDF S. 14
10.5Dichtring 115 x 162 x 2441045Im Shop suchenPDF S. 14
10.6Drehfeder 0,8 x 1015110125087Im Shop suchenPDF S. 14

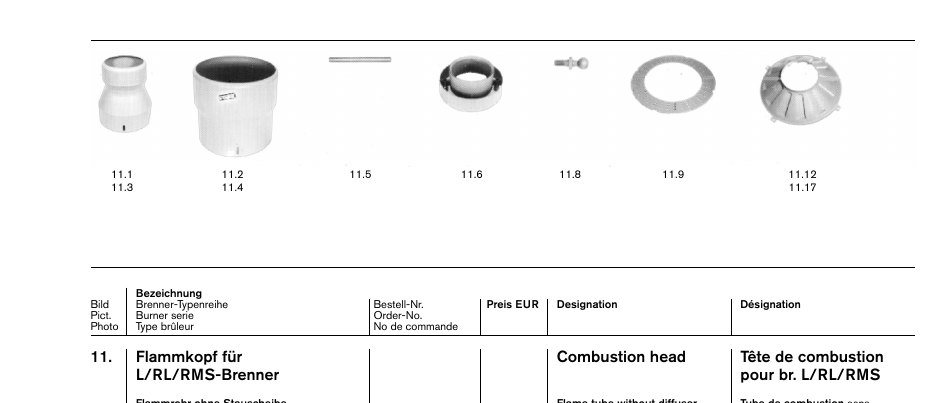

11. Flammkopf für

48 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Flammkopf
Ersatzteilbilder aus PDF-Seite 15
Pos.Ersatzteil / ZuordnungBestell-Nr.
11.1Flammrohr ohne StauscheibeM40/2 40/2+50/1-B21140414012Im Shop suchenPDF S. 15
11.1Flammrohr ohne StauscheibeM50/1 L50 T21150814012Im Shop suchenPDF S. 15
11.1Flammrohr ohne StauscheibeM50/2 50/221150414012Im Shop suchenPDF S. 15
11.2Flammrohr ohne StauscheibeM60/2 6021060414022Im Shop suchenPDF S. 15
11.2Flammrohr ohne StauscheibeM70/1a 7018127414022Im Shop suchenPDF S. 15
H1M30/2 30/2+40/121030414072Im Shop suchenPDF S. 15
H1M40/2 40/2+50/1-B21040414022Im Shop suchenPDF S. 15
H1M50/2 50/221050414012Im Shop suchenPDF S. 15
11.4H1M60/2 6021060414022Im Shop suchenPDF S. 15
H1M70/1a 7021070414012Im Shop suchenPDF S. 15
11.5H1M70/1a 70Welle 16 x 240 50/2, 60,7021160414037Im Shop suchenPDF S. 15
11.5H1M70/1a 70M30/2 30/2+40/121130414022Im Shop suchenPDF S. 15
11.5H1M70/1a 70M40/2 40/2+50/121140414022Im Shop suchenPDF S. 15
11.5H1M70/1a 70M50/2 50/221150414022Im Shop suchenPDF S. 15
11.5H1M70/1a 70M60/2 6021160414022Im Shop suchenPDF S. 15
11.5H1M70/1a 70M70/1a 7021170414012Im Shop suchenPDF S. 15
11.7H1M70/1a 70Gleitfolie 40460049Im Shop suchenPDF S. 15
11.7H1M70/1a 7050-70460048Im Shop suchenPDF S. 15
11.8Kugelzapfen A10/M6499187Im Shop suchenPDF S. 15
Stauscheibe (ohne Bild)175 x 50 L40Z/121130414032Im Shop suchenPDF S. 15
11.8Stauscheibe (ohne Bild)200 x 50 (M30/2) L40Z/121130414057Im Shop suchenPDF S. 15
11.8Stauscheibe (ohne Bild)185 x 50 (M50/1) L50 T21150814022Im Shop suchenPDF S. 15
11.8Stauscheibe (ohne Bild)290 x 205 gelocht 50/221150414107Im Shop suchenPDF S. 15
11.8Stauscheibe (ohne Bild)345 x 235 gelocht 6021160414107Im Shop suchenPDF S. 15
11.8Stauscheibe (ohne Bild)425 x 295 gelocht 7021170414097Im Shop suchenPDF S. 15
11.10Schraube M6 x 25402386Im Shop suchenPDF S. 15
11.11Dichtring 6,5 x 12 x 1,5441048Im Shop suchenPDF S. 15
11.11Dichtring 6,5 x 12 x 1,5190K x 65 30/2+40/121130414107Im Shop suchenPDF S. 15
11.11Dichtring 6,5 x 12 x 1,5217K x 75 40/2+50/1-B21140414077Im Shop suchenPDF S. 15
11.11Dichtring 6,5 x 12 x 1,5185K x 75 50/221150414027Im Shop suchenPDF S. 15
11.11Dichtring 6,5 x 12 x 1,5230K x 70 RL 6029060414227Im Shop suchenPDF S. 15
11.11Dichtring 6,5 x 12 x 1,5230K x 85 RMS 6021760414167Im Shop suchenPDF S. 15
11.11Dichtring 6,5 x 12 x 1,5290K x 120 7017730514357Im Shop suchenPDF S. 15
11.13Schraube M6 x 16 30-50/1402387Im Shop suchenPDF S. 15
11.13Schraube M6 x 16 30-50/1M6 x 80 50/2402390Im Shop suchenPDF S. 15
11.13Schraube M6 x 16 30-50/1M6 x 90 60+70402396Im Shop suchenPDF S. 15
11.14Sechskantmutter M6 A4-70 50-70411308Im Shop suchenPDF S. 15
11.15Sicherungsscheibe M6 30-70490014Im Shop suchenPDF S. 15
11.16Distanzhülse 12 x 60 5021150414067Im Shop suchenPDF S. 15
11.16Distanzhülse 12 x 60 5012 x 70 60+7018127414327Im Shop suchenPDF S. 15
11.17H1-190K x 65 konisch 30+40/121030414067Im Shop suchenPDF S. 15
H1-217K x 75 konisch 40/2+50/1-B21040414057Im Shop suchenPDF S. 15
H1-185K x 75 konisch 50/221050414062Im Shop suchenPDF S. 15
H1-230K x 70 konisch RL 6029060414172Im Shop suchenPDF S. 15
H1-230K x 85 konisch RMS 6029060414102Im Shop suchenPDF S. 15
H1-290K x 120 konisch 7017030514142Im Shop suchenPDF S. 15
11.18Schraube M6 x 16402387Im Shop suchenPDF S. 15
11.19Sicherungsscheibe M6490014Im Shop suchenPDF S. 15

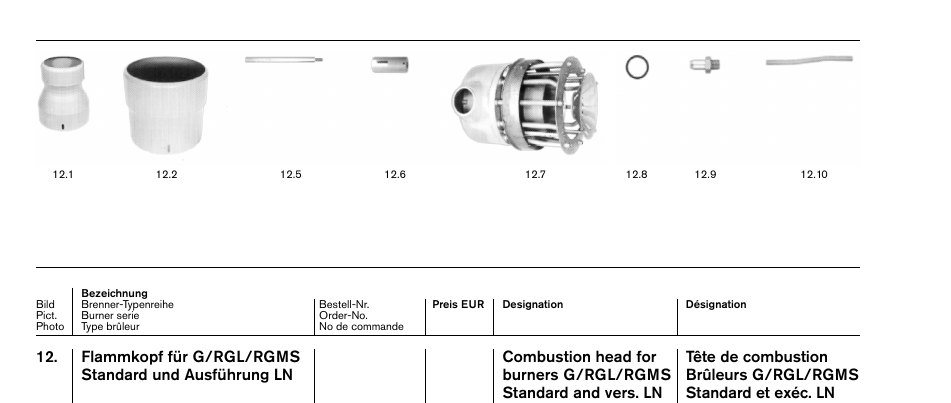

12. Flammkopf für G/RGL/RGMS

225 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Flammkopf für G/RGL/RGMS Combustion head for Tête de combustion
Ersatzteilbilder aus PDF-Seite 16
Pos.Ersatzteil / ZuordnungBestell-Nr.
12.1FlammrohrG30/2-A-LN, G40/1-B-LN21730414132Im Shop suchenPDF S. 16
12.1FlammrohrG30/2-1LN, G40/1-1LN21730514042Im Shop suchenPDF S. 16
12.1FlammrohrG40/2, G50/1-B21140414012Im Shop suchenPDF S. 16
12.1FlammrohrG40/2 LN, G50/1 LN21740514052Im Shop suchenPDF S. 16
12.1FlammrohrG40/2-1LN, G50/1-1LN21740514072Im Shop suchenPDF S. 16
12.1FlammrohrG50/221150414012Im Shop suchenPDF S. 16
12.1FlammrohrG50/2 LN21750514152Im Shop suchenPDF S. 16
12.1FlammrohrG50/2-1LN21850514022Im Shop suchenPDF S. 16
12.2FlammrohrG60/221060414022Im Shop suchenPDF S. 16
12.2FlammrohrG60/2 LN + 70/1-B-LN21760514102Im Shop suchenPDF S. 16
12.2FlammrohrG70/1a (G, RGL, RGMS 70)18127414022Im Shop suchenPDF S. 16
12.2FlammrohrG70/2-3a LN21770514092Im Shop suchenPDF S. 16
12.2FlammrohrG70A, RGL70A-1LN21870414052Im Shop suchenPDF S. 16
12.2FlammrohrG70/1-B, RGL70/1-B-1LN21770414102Im Shop suchenPDF S. 16
12.3H1-G30/221030414072Im Shop suchenPDF S. 16
H1-G40/221040414022Im Shop suchenPDF S. 16
H1-G50/221050414012Im Shop suchenPDF S. 16
12.4H1-G60/221060414022Im Shop suchenPDF S. 16
H1-G70/1a21070414012Im Shop suchenPDF S. 16
12.4H1-G70/1aM 8 x 12 x 182 3021730414067Im Shop suchenPDF S. 16
12.4H1-G70/1aM 8 x 12 x 190 40/221740414127Im Shop suchenPDF S. 16
12.4H1-G70/1aM 8 x 12 x 182 40/121730414067Im Shop suchenPDF S. 16
12.4H1-G70/1aM 10 x 265 5021750414047Im Shop suchenPDF S. 16
12.4H1-G70/1aM10 x 285 60/7021770414017Im Shop suchenPDF S. 16
12.4H1-G70/1a25 x 70 4021140414117Im Shop suchenPDF S. 16
12.4H1-G70/1a35 x 90 50-7021160414087Im Shop suchenPDF S. 16
12.4H1-G70/1aG30/2 Ionisation21730414092Im Shop suchenPDF S. 16
12.4H1-G70/1aG30/2-A, G40/1-B Ausf. LN21730414112Im Shop suchenPDF S. 16
12.4H1-G70/1aRGL 40/1-B Vers. 1 LN21730514062Im Shop suchenPDF S. 16
12.4H1-G70/1aG40/1 Ionisation21730414082Im Shop suchenPDF S. 16
12.4H1-G70/1aG40/2 Ionisation21740414062Im Shop suchenPDF S. 16
12.4H1-G70/1aG50/121740414012Im Shop suchenPDF S. 16
12.4H1-G70/1aG40/2, G50/1 LN21740514042Im Shop suchenPDF S. 16
12.4H1-G70/1aG,GL,RGL40/2 + 50/1-B 1LN21740514082Im Shop suchenPDF S. 16
12.4H1-G70/1aG50/221750414012Im Shop suchenPDF S. 16
12.4H1-G70/1aG50/2 LN21750514162Im Shop suchenPDF S. 16
12.4H1-G70/1aG50N/2-1LN, RGL50N/2-1LN21750514182Im Shop suchenPDF S. 16
12.4H1-G70/1aG6021760414012Im Shop suchenPDF S. 16
12.4H1-G70/1aG60/2 LN + 70/1-B-LN21760514112Im Shop suchenPDF S. 16
12.4H1-G70/1aG7021770414012Im Shop suchenPDF S. 16
12.4H1-G70/1aG70/2 LN21770514102Im Shop suchenPDF S. 16
12.4H1-G70/1aG70/1-B-1LN, RGL70/1-B-1LN (Erdgas)21770414042Im Shop suchenPDF S. 16
12.4H1-G70/1aG70/2-1LN, RGL70/2-1LN (Erdgas)21870414062Im Shop suchenPDF S. 16
12.4H1-G70/1aGL30T/2-A21830814012Im Shop suchenPDF S. 16
12.4H1-G70/1aGL40T/1-B21840814042Im Shop suchenPDF S. 16
12.4H1-G70/1aGL40T/2-A21840814012Im Shop suchenPDF S. 16
12.8O-Ring, Viton 18 x 2445032Im Shop suchenPDF S. 16
12.8O-Ring, Viton 18 x 220 x 2445045Im Shop suchenPDF S. 16
12.8O-Ring, Viton 18 x 222 x 2445031Im Shop suchenPDF S. 16
12.9Druckmeßnippel G 1/8 A453001Im Shop suchenPDF S. 16
12.9Druckmeßnippel G 1/8 A22 x 1,5 x 68 30,40/121730414077Im Shop suchenPDF S. 16
12.9Druckmeßnippel G 1/8 A25 x 2,5 x 80 40/221740414077Im Shop suchenPDF S. 16
12.9Druckmeßnippel G 1/8 A30 x 3 x 70 40/2, 50/1 LN21740514127Im Shop suchenPDF S. 16
12.9Druckmeßnippel G 1/8 A32 x 3 x 105 60/2 LN21760514177Im Shop suchenPDF S. 16
12.9Druckmeßnippel G 1/8 A48 x 10 x 105 70 LN21770514177Im Shop suchenPDF S. 16
12.9Druckmeßnippel G 1/8 A18 x 1,5 x 316 5021750414067Im Shop suchenPDF S. 17
12.9Druckmeßnippel G 1/8 A18 x 1,5 x 335 5021750414077Im Shop suchenPDF S. 17
12.9Druckmeßnippel G 1/8 A18 x 1,5 x 345 5021750414167Im Shop suchenPDF S. 17
12.9Druckmeßnippel G 1/8 A20 x 1,5 x 330 6021760414067Im Shop suchenPDF S. 17
12.9Druckmeßnippel G 1/8 A20 x 1,5 x 355 6021760414077Im Shop suchenPDF S. 17
12.9Druckmeßnippel G 1/8 A20 x 1,5 x 370 6021760414187Im Shop suchenPDF S. 17
12.9Druckmeßnippel G 1/8 A22 x 1,5 x 325 7019120714097Im Shop suchenPDF S. 17
12.9Druckmeßnippel G 1/8 A22 x 1,5 x 350 7019120714087Im Shop suchenPDF S. 17
12.9Druckmeßnippel G 1/8 A22 x 1,5 x 335 7029070414177Im Shop suchenPDF S. 17
Sondergas 10 mm 5021750414097Im Shop suchenPDF S. 17
Erd-/Flüssiggas 13 mm 5017720514427Im Shop suchenPDF S. 17
Sondergas 13 mm 6021760414137Im Shop suchenPDF S. 17
Erdgas 15 mm 6021760414127Im Shop suchenPDF S. 17
Erdgas 16 mm 7017730514347Im Shop suchenPDF S. 17
Sondergas 13 mm 7019120714167Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 70G, Ausf. LN 30+40/121730414187Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 70G, Ausf. LN 40/2, 50/121740514147Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 7050/221750514207Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 70G, Ausf. LN 60/2+70/121760514157Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 70G, Ausf. LN 70/221770514157Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 70190 x 60 Ausf. LN 30/2, 40/121730414197Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 70210 x 60 Ausf. LN 40/2, 50/121740514137Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 70250 x 90 Ausf. LN 50/221750514187Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 70260 x 40 Ausf. 1LN 50/221850514032Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 70300 x 100 60/2LN+70/1B-LN21760514137Im Shop suchenPDF S. 17
12.9Sondergas 13 mm 70355 x 120 70/2 LN21770514137Im Shop suchenPDF S. 17
H1 290 x 205 50/221750414157Im Shop suchenPDF S. 17
H1 345 x 235 6021760414177Im Shop suchenPDF S. 17
H1 425 x 295 7021770414037Im Shop suchenPDF S. 17
12.9H1 425 x 295 70300 x 196 G70/1-B-1LN, RGL70/1-B-1LN21770414062Im Shop suchenPDF S. 17
12.9H1 425 x 295 70365 x 238 G70/2-1LN, RGL70/2-1LN21870414042Im Shop suchenPDF S. 17
Schraube M6 x 4021750414137Im Shop suchenPDF S. 17
Dichtring 6,5 x 12 x 1,5441048Im Shop suchenPDF S. 17
Distanzhülse 12 x 60 5021150414067Im Shop suchenPDF S. 17
12.9Distanzhülse 12 x 60 5012 x 70 60+7018127414327Im Shop suchenPDF S. 17
Schraube M6 x 80 50402390Im Shop suchenPDF S. 17
12.9Schraube M6 x 80 50M6 x 90 60+70402396Im Shop suchenPDF S. 17
Sechskantmutter M6 A4-70411308Im Shop suchenPDF S. 17
Stauscheibe40/129030414117Im Shop suchenPDF S. 18
H1-217K x 75 40/2,50/129040414057Im Shop suchenPDF S. 18
H1-185K x 75 50/221050414062Im Shop suchenPDF S. 18
H1-230K x 70 6029060414172Im Shop suchenPDF S. 18
H1-230K x 85 RGMS 6029060414102Im Shop suchenPDF S. 18
H1-290K x 120 7017030514142Im Shop suchenPDF S. 18
12.22Schraube konisch M6 x 16402387Im Shop suchenPDF S. 18
12.23Dichtring 6,5 x 12 x 1,5 (ohne Bild)441048Im Shop suchenPDF S. 18
12.24Regulierhülse 30+40/121130414022Im Shop suchenPDF S. 18
12.24Regulierhülse 30+40/140/2+50/121140414022Im Shop suchenPDF S. 18
12.24Regulierhülse 30+40/150/221150414022Im Shop suchenPDF S. 18
12.24Regulierhülse 30+40/16021160414022Im Shop suchenPDF S. 18
12.24Regulierhülse 30+40/17021170414012Im Shop suchenPDF S. 18
12.25Regulierhülse 30+40/1Gleitfolie 40460049Im Shop suchenPDF S. 18
12.25Regulierhülse 30+40/150-70460048Im Shop suchenPDF S. 18
12.26Kugelzapfen A10/M6499187Im Shop suchenPDF S. 18
12.26Kugelzapfen A10/M6RGL3021830414042Im Shop suchenPDF S. 18
12.26Kugelzapfen A10/M6RGMS30, RGMS40/121930414022Im Shop suchenPDF S. 18
12.26Kugelzapfen A10/M6RGMS40/2, RGMS50/121940414022Im Shop suchenPDF S. 18
12.26Kugelzapfen A10/M63021730414117Im Shop suchenPDF S. 18
12.26Kugelzapfen A10/M640-5021740414047Im Shop suchenPDF S. 18
12.26Kugelzapfen A10/M630-4021840814017Im Shop suchenPDF S. 18
12.26Kugelzapfen A10/M650/6021760414047Im Shop suchenPDF S. 18
12.26Kugelzapfen A10/M67019120714107Im Shop suchenPDF S. 18
12.26Kugelzapfen A10/M670 LN21870414047Im Shop suchenPDF S. 18
12.29Haltering G30-5016130814827Im Shop suchenPDF S. 18
12.29Haltering G30-50G30+40/1 Ausf. LN13210114037Im Shop suchenPDF S. 18
12.29Haltering G30-50G40/2 - 70/2 LN21740514167Im Shop suchenPDF S. 18
12.29Haltering G30-5030-50/1-B, 50/2-1LN links21140410207Im Shop suchenPDF S. 18
12.29Haltering G30-5030-50/1-B, 50/2-1LN rechts21140410217Im Shop suchenPDF S. 18
12.29Haltering G30-50GL 30 Z links21116310117Im Shop suchenPDF S. 18
12.29Haltering G30-50GL 30 Z rechts21116310127Im Shop suchenPDF S. 18
12.29Haltering G30-50GL30T/GL40T links11199410047Im Shop suchenPDF S. 18
12.29Haltering G30-50GL30T/GL40T rechts11199410057Im Shop suchenPDF S. 18
12.29Haltering G30-5050/2 links12136410067Im Shop suchenPDF S. 18
12.29Haltering G30-5050/2 rechts12136410077Im Shop suchenPDF S. 18
12.29Haltering G30-5060+70 links11197410077Im Shop suchenPDF S. 18
12.29Haltering G30-5060+70 rechts11197410087Im Shop suchenPDF S. 18
12.29Haltering G30-5030+4021730414267Im Shop suchenPDF S. 18
12.29Haltering G30-5030+40/1 LN13210114047Im Shop suchenPDF S. 18
12.29Haltering G30-5040/2 - 70/2 LN15124314137Im Shop suchenPDF S. 18
12.32Klemmstück 30/4015132714377Im Shop suchenPDF S. 18
12.32Klemmstück 30/4030/40 Ausf. LN25130314087Im Shop suchenPDF S. 18
12.33Düsenkreuz 5021750414027Im Shop suchenPDF S. 18
12.33Düsenkreuz 506021760414027Im Shop suchenPDF S. 18
12.33Düsenkreuz 507019120714027Im Shop suchenPDF S. 18
12.34Spannbügel 50/6021760414147Im Shop suchenPDF S. 18
12.34Spannbügel 50/607019120714117Im Shop suchenPDF S. 18
12.34Spannbügel 50/603 x 15 x 37,3 30-5011101110127Im Shop suchenPDF S. 18
12.34Spannbügel 50/602 x 18 x 48 30-5027740514167Im Shop suchenPDF S. 18
12.34Spannbügel 50/603 x 26 x 35 6021760414087Im Shop suchenPDF S. 18
12.34Spannbügel 50/603 x 17 x 48 7017720514497Im Shop suchenPDF S. 18
12.36Zündgasdüse 60/7017720514137Im Shop suchenPDF S. 19
12.36Zündgasdüse 60/7015 x 1,0 x 410 40/121730414142Im Shop suchenPDF S. 19
12.36Zündgasdüse 60/7015 x 1,0 x 485 40/221740414102Im Shop suchenPDF S. 19
12.36Zündgasdüse 60/7015 x 1,0 x 415 5021750414062Im Shop suchenPDF S. 19
12.36Zündgasdüse 60/7022 x 1,5 60/7019120714157Im Shop suchenPDF S. 19
12.36Zündgasdüse 60/7022 x 1,5 60/7017720514217Im Shop suchenPDF S. 19
12.38Verbindungshülse17720514187Im Shop suchenPDF S. 19
12.39Rohrbogen 22 x 1,519120714047Im Shop suchenPDF S. 19
12.40Anschlussflansch 30-5016120814637Im Shop suchenPDF S. 19
12.40Anschlussflansch 30-5060+7019120714037Im Shop suchenPDF S. 19
12.40Anschlussflansch 30-501 x 1 x 600 30+4021710514602Im Shop suchenPDF S. 19
12.40Anschlussflansch 30-501 x 1 x 600 30+40/1 LN21710514532Im Shop suchenPDF S. 19
12.40Anschlussflansch 30-501 x 1 x 900 40/2+50 LN21720314532Im Shop suchenPDF S. 19
12.40Anschlussflansch 30-501 x 1 x 1000 60+70 LN21720314572Im Shop suchenPDF S. 19
DN12, 450 mm 30-50491201Im Shop suchenPDF S. 19
DN20, 500 mm 60-70491233Im Shop suchenPDF S. 19
12.43Anschlusswinkel 40-5015090701047Im Shop suchenPDF S. 19
12.44Spannhülse 40-5016120814657Im Shop suchenPDF S. 19
H1 G30/2, G40/129030514162Im Shop suchenPDF S. 19
12.44H1 G30/2, G40/1G40/2, G50/121740514012Im Shop suchenPDF S. 19
12.44H1 G30/2, G40/1G50/221750514012Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/1G60/2 + 70/1-B21760514012Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/1G70/229070414232Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/1G30/2, GL30/221730514032Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/1RGL30/221830514022Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/1G,GL,RGL40/1B21740414092Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/1G,GL,RGL40/2 + 50/1-B21740514032Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/1G,RGL50/2 N-Gas21750514032Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/1G,RGL60/2 N-Gas21760514032Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/1G, RGL, RGMS 70/1-B, N+F29070414342Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/1G,RGL70/2 N-Gas21770514022Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/125 x 1,5 x 6021730514037Im Shop suchenPDF S. 19
12.62H1 G30/2, G40/128 x 2,0 x 7221740514037Im Shop suchenPDF S. 19
12.65H1 G30/2, G40/118 x 1,5 x 30021750514037Im Shop suchenPDF S. 19
12.65H1 G30/2, G40/118 x 1,5 x 31321750514042Im Shop suchenPDF S. 19
12.65H1 G30/2, G40/118 x 1,5 x 33521750514047Im Shop suchenPDF S. 19
12.66H1 G30/2, G40/120 x 1,5 x 32021760514037Im Shop suchenPDF S. 19
12.66H1 G30/2, G40/120 x 1,5 x 33321760514042Im Shop suchenPDF S. 19
12.66H1 G30/2, G40/120 x 1,5 x 35521760514047Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/122 x 1,5 x 31521770514027Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/122 x 1,5 x 33029070414242Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/122 x 1,5 x 35021770514037Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/18 mm 50/221750514067Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/110 mm 50/221750514057Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/113 mm 50/217720514427Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/110 mm 60/221760514057Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/110 mm 60/221760514067Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/115 mm 60/221760414127Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/16 mm 70/127070614067Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/110 mm 70/221770514047Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/115 mm 70/221770514057Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/116 mm 70/217730514347Im Shop suchenPDF S. 19
12.67H1 G30/2, G40/1290 x 190 gelocht 50/221750514117Im Shop suchenPDF S. 20
12.67H1 G30/2, G40/1345 x 235 gelocht 60/2+70/1-B21760414177Im Shop suchenPDF S. 20
12.67H1 G30/2, G40/1425 x 295 gelocht 70/221770414037Im Shop suchenPDF S. 20
12.70Schraube M6 x 4021750414137Im Shop suchenPDF S. 20
12.71Dichtring 6,5 x 12 x 1,5 (ohne Bild)441048Im Shop suchenPDF S. 20
12.71Dichtring 6,5 x 12 x 1,5 (ohne Bild)190K x 65 30/221730514117Im Shop suchenPDF S. 20
12.71Dichtring 6,5 x 12 x 1,5 (ohne Bild)190K x 58 40/121730514112Im Shop suchenPDF S. 20
12.71Dichtring 6,5 x 12 x 1,5 (ohne Bild)217K x 75 40/2+50/121740514247Im Shop suchenPDF S. 20
H1 185K x 75 50/227750614032Im Shop suchenPDF S. 20
H1 230K x 70 60+70/1-B29060414172Im Shop suchenPDF S. 20
H1 290K x 120 70/217030514142Im Shop suchenPDF S. 20
12.73Schraube M6 x 16 50/2-70402387Im Shop suchenPDF S. 20
12.74Sicherungsscheibe M6 x 5 50/2-70490014Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/121140414022Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/150/221750514052Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/16021760514052Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/17021770514032Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/130-50/1-B, links21140410207Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/130-50/1-B, rechts21140410217Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/1GL30T/GL40T links11199410047Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/1GL30T/GL40T rechts11199410057Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/1GL 30 Z links21116310117Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/1GL 30 Z rechts21116310127Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/150/2 links12136410067Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/150/2 rechts12136410077Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/160+70 links11197410077Im Shop suchenPDF S. 20
12.75Regulierhülse 40/2+50/160+70 rechts11197410087Im Shop suchenPDF S. 20
12.77Fühlerelektrode 30+4021730414267Im Shop suchenPDF S. 20

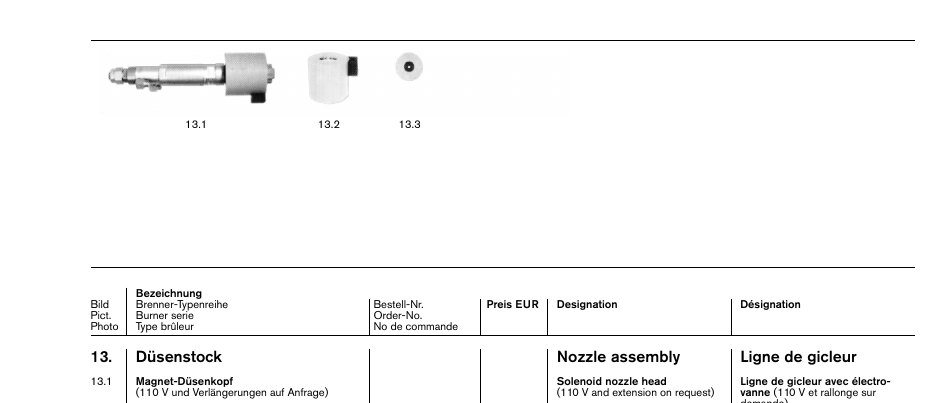

13. Düsenstock

243 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Düsenstock
Ersatzteilbilder aus PDF-Seite 21
Pos.Ersatzteil / ZuordnungBestell-Nr.
(110 V und Verlängerungen auf Anfrage)MDK 60 0/W 230V, 50-60 Hz21140410012Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 60 200/W 230V, 50-60 Hz21140410162Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 60 250/W 230V, 50-60 Hz21140410032Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)RGL50/2-A-1LN21140410092Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 70 0/2,8 230V, 50-60 Hz12136410672Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 70 120/2,8 230V, 50-60 Hz12136410272Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 70 250/2,8 230V, 50-60 Hz12136410692Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 70 300/2,8 230V, 50-60 Hz12136410252Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 70 420/2,8 230V, 50-60 Hz12136410572Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 80 0/3,8 230V, 50-60 Hz12146410372Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 80 0/4,8 230V, 50-60 Hz12146410402Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 80 175/3,8 230V, 50-60 Hz12146410382Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 80 175/4,8 230V, 50-60 Hz12146410412Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 80 325/4,8 230V, 50-60 Hz12146410802Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 60 ZM 280-1 110V, 50-60 Hz605929Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 60 ZM 280-1 230V, 50-60 Hz605928Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 70 ZM 300-1 110V, 50-60 Hz605931Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 70 ZM 300-1 230V, 50-60 Hz605930Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 80 ZM 400-1 110V, 50-60 Hz605933Im Shop suchenPDF S. 21
(110 V und Verlängerungen auf Anfrage)MDK 80 ZM 400-1 230V, 50-60 Hz605932Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 0,812136510087Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 0,912136510097Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 1,012136510107Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 1,112136510117Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 1,212136510127Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 1,312136510137Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 1,412136510147Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 1,512136510157Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 1,612136510167Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 1,712136510177Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 1,812136510187Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 1,912136510197Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 2,012136510207Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 2,112136510217Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 2,212136510227Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7024 D 2,312136510237Im Shop suchenPDF S. 21
13.3Düsenplatte für MDK 7032 D 1,4 für MDK 8012146510017Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 1,512146510027Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 1,612146510037Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 1,712146510047Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 1,812146510057Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 2,012146510067Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 2,212146510077Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 2,412146510087Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 2,612146510097Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 2,812146510107Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 3,012146510117Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 3,212146510127Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 3,412146510137Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 3,612146510147Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 D 3,812146510157Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W 212136510022Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W 312136510032Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W 412136510042Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W 512136510052Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W 612136510062Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W 712136510072Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W 812136510082Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W 912136510092Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W1012136510102Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W1112136510112Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W1212136510122Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7024 W1312136510132Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 W 2 für MDK 8012136410052Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 W 312136410062Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 W 412136410072Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 W 512136410082Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 W 612136410092Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 W 712136410102Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 W 812136410112Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 W 912136410122Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 W 1012136410132Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 7032 W 10/112136410632Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70M 27 x 1 50/6012136510027Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70M 36 x 1,5 7012146410157Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70mit Kabel 1100 mm 30-70716536Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70L30Z(T), RL3021130210017Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70RMS3021130410017Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70L40Z(T)21140210017Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70MS40Z21240210017Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70RL, RMS 40/221140410017Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70RL, RMS 50/221150410017Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70RL, RMS 6021160410017Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70RL, RMS 7018127410017Im Shop suchenPDF S. 22
13.3Düsenplatte für MDK 70L30Z21130210012Im Shop suchenPDF S. 23
13.3Düsenplatte für MDK 70L30T21130810012Im Shop suchenPDF S. 23
13.3Düsenplatte für MDK 70L40Z21140210022Im Shop suchenPDF S. 23
13.3Düsenplatte für MDK 70L40T21140810022Im Shop suchenPDF S. 23
13.12Düsenplatte für MDK 70MS30, MS4021216310012Im Shop suchenPDF S. 23
13.13Elektrodenhalter 4021140410027Im Shop suchenPDF S. 23
13.13Elektrodenhalter 40G50; G6021760414047Im Shop suchenPDF S. 23
13.13Elektrodenhalter 407018127410027Im Shop suchenPDF S. 23
13.13Elektrodenhalter 40links L30,L4021116310117Im Shop suchenPDF S. 23
rechts L30,L4021116310127Im Shop suchenPDF S. 23
13.13rechts L30,L40links MS30, MS4021216310207Im Shop suchenPDF S. 23
rechts MS30, MS4021216310217Im Shop suchenPDF S. 23
13.13rechts MS30, MS40links RL/RMS30 - 50/121140410207Im Shop suchenPDF S. 23
rechts RL/RMS30 - 50/121140410217Im Shop suchenPDF S. 23
13.13rechts RL/RMS30 - 50/1links RL/RMS50/221150410037Im Shop suchenPDF S. 23
rechts RL/RMS50/221150410047Im Shop suchenPDF S. 23
13.13rechts RL/RMS50/2links L30/40/50T11199410047Im Shop suchenPDF S. 23
rechts L30/40/50T11199410057Im Shop suchenPDF S. 23
13.13rechts L30/40/50Tlinks RL/RMS60/70+RL3012136410067Im Shop suchenPDF S. 23
rechts RL/RMS60/70+RL3012136410077Im Shop suchenPDF S. 23
13.15Scheibe 40 x 6,6 x 2,517720514467Im Shop suchenPDF S. 23
13.16Heizpatrone 230V, 44 Watt MS30/40Z11256410112Im Shop suchenPDF S. 23
Heizpatrone 230V, 44 Watt R(G)MS 30-50794287Im Shop suchenPDF S. 23
Heizpatrone 230V, 55 Watt R(G)MS 60+70794288Im Shop suchenPDF S. 23
13.17Buchsenteil ST 18/4716545Im Shop suchenPDF S. 23
ST 18/7716550Im Shop suchenPDF S. 23
13.18Steckerteil ST 18/4716546Im Shop suchenPDF S. 23
ST 18/7716549Im Shop suchenPDF S. 23
Typ PLP - 45° Halbstrahl6,00602019Im Shop suchenPDF S. 23
13.18Typ PLP - 45° Halbstrahl6,50602020Im Shop suchenPDF S. 23
13.18Typ PLP - 45° Halbstrahl7,00602021Im Shop suchenPDF S. 23
13.18Typ PLP - 45° Halbstrahl7,50602022Im Shop suchenPDF S. 23
13.18Typ PLP - 45° Halbstrahl8,50602023Im Shop suchenPDF S. 23
13.18Typ PLP - 45° Halbstrahl9,50602024Im Shop suchenPDF S. 23
Typ PLP - 60° Halbstrahl6,00602220Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl6,50602221Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl7,00602222Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl7,50602223Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl8,50602224Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl9,50602225Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl10,50602226Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl12,00602227Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl13,50602228Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl15,50602229Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl17,50602230Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl19,50602231Im Shop suchenPDF S. 23
13.18Typ PLP - 60° Halbstrahl21,50602232Im Shop suchenPDF S. 24
13.18Typ PLP - 60° Halbstrahl24,00602233Im Shop suchenPDF S. 24
13.18Typ PLP - 60° Halbstrahl28,00602234Im Shop suchenPDF S. 24
13.18Typ PLP - 60° Halbstrahl30,00602235Im Shop suchenPDF S. 24
13.18Typ PLP - 60° Halbstrahl35,00602236Im Shop suchenPDF S. 24
13.18Typ PLP - 60° Halbstrahl40,00602237Im Shop suchenPDF S. 24
13.18Typ PLP - 60° Halbstrahl45,00602238Im Shop suchenPDF S. 24
13.18Typ PLP - 60° Halbstrahl50,00602239Im Shop suchenPDF S. 24
13.18Typ PLP - 60° Halbstrahl60,00602240Im Shop suchenPDF S. 24
Typ SS - 45° Halbvollstrahl6,00612026Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl6,50612027Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl7,00612028Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl7,50612029Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl8,00612030Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl9,00612032Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl10,00612034Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl11,00612035Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl12,00612036Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl13,00612037Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl14,00612038Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl15,00612039Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl16,00612040Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl18,00612041Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl20,00612042Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl22,00612043Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl24,00612044Im Shop suchenPDF S. 24
13.18Typ SS - 45° Halbvollstrahl26,00612045Im Shop suchenPDF S. 24
Typ SS - 60° Halbvollstrahl6,00612225Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl6,50612226Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl7,00612227Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl7,50612228Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl8,00612229Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl9,00612231Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl10,00612233Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl11,00612234Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl12,00612235Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl13,00612236Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl14,00612237Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl15,00612238Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl16,00612239Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl18,00612240Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl20,00612241Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl22,00612242Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl24,00612243Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl26,00612244Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl80 kg/h602812Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl90 kg/h602813Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl100 kg/h602814Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl110 kg/h602815Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl120 kg/h602816Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl130 kg/h602817Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl140 kg/h602818Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl150 kg/h602819Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl160 kg/h602820Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl170 kg/h602821Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl180 kg/h602822Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl190 kg/h602823Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl200 kg/h602824Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl210 kg/h602825Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl220 kg/h602826Im Shop suchenPDF S. 24
13.18Typ SS - 60° Halbvollstrahl230 kg/h602827Im Shop suchenPDF S. 24
Hohlstrahl (Heizöl S)50 kg/h612968Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)55 kg/h612989Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)60 kg/h612969Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)70 kg/h612970Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)80 kg/h612971Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)90 kg/h612972Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)100 kg/h612973Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)110 kg/h612974Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)125 kg/h612975Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)140 kg/h612976Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)160 kg/h612977Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)180 kg/h612978Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)200 kg/h612979Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)225 kg/h612980Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)250 kg/h612981Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)275 kg/h612982Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)300 kg/h612983Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)330 kg/h612984Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)360 kg/h612985Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)390 kg/h612990Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)420 kg/h612991Im Shop suchenPDF S. 25
13.18Hohlstrahl (Heizöl S)460 kg/h612992Im Shop suchenPDF S. 25
Halb-Hohlstrahl (Heizöl EL)40 kg/h612801Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)45 kg/h612802Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)50 kg/h612803Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)55 kg/h612804Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)60 kg/h612805Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)70 kg/h612806Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)80 kg/h612807Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)90 kg/h612808Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)100 kg/h612809Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)110 kg/h612810Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)125 kg/h612811Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)140 kg/h612812Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)160 kg/h612813Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)180 kg/h612814Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)200 kg/h612815Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)225 kg/h612816Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)250 kg/h612817Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)275 kg/h612818Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)300 kg/h612819Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)330 kg/h612820Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)360 kg/h612821Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)390 kg/h612822Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)420 kg/h612823Im Shop suchenPDF S. 25
13.18Halb-Hohlstrahl (Heizöl EL)460 kg/h612824Im Shop suchenPDF S. 25
13.63O-Ring 7 x 1,5 aus Viton für Regeldüse W445040Im Shop suchenPDF S. 25
13.63O-Ring 7 x 1,5 aus Viton für Regeldüse W4 x 1,5 aus Viton für Regeldüse K3445134Im Shop suchenPDF S. 25
13.63O-Ring 7 x 1,5 aus Viton für Regeldüse W120 Maschen für Düse K3602544Im Shop suchenPDF S. 25
13.63O-Ring 7 x 1,5 aus Viton für Regeldüse W80 Maschen für Düse K3602543Im Shop suchenPDF S. 25
13.63O-Ring 7 x 1,5 aus Viton für Regeldüse W80 Maschen bis 125 kg/h Düse W612966Im Shop suchenPDF S. 25
13.63O-Ring 7 x 1,5 aus Viton für Regeldüse W40 Maschen ab 140 kg/h Düse W612965Im Shop suchenPDF S. 25

14. Feuerungsautomaten

38 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF

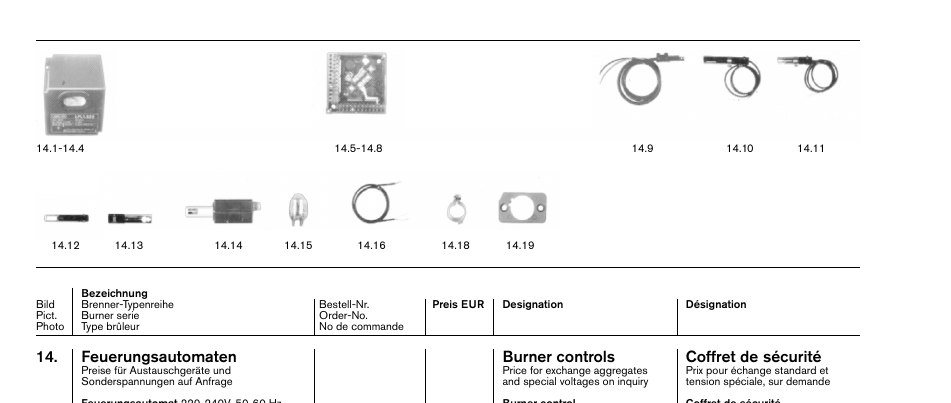

Feuerungsautomaten Coffret de sécurité
Ersatzteilbilder aus PDF-Seite 26
Pos.Ersatzteil / ZuordnungBestell-Nr.
14.1Feuerungsautomat 220-240V, 50-60 HzLAL 2.25600177Im Shop suchenPDF S. 26
14.1Feuerungsautomat 220-240V, 50-60 HzLAL 2.65600178Im Shop suchenPDF S. 26
14.2Feuerungsautomat 220-240V, 50-60 HzLFL 1.333600255Im Shop suchenPDF S. 26
14.2Feuerungsautomat 220-240V, 50-60 HzLFL 1.335600172Im Shop suchenPDF S. 26
14.2Feuerungsautomat 220-240V, 50-60 HzLFL 1.622600165Im Shop suchenPDF S. 26
14.3Feuerungsautomat 220-240V, 50-60 HzLOK 16.250600192Im Shop suchenPDF S. 26
14.3Feuerungsautomat 220-240V, 50-60 HzLOK 16.650600220Im Shop suchenPDF S. 26
14.4Feuerungsautomat 220-240V, 50-60 HzLGK 16.122600200Im Shop suchenPDF S. 26
14.4Feuerungsautomat 220-240V, 50-60 HzLGK 16.333600257Im Shop suchenPDF S. 26
14.4Feuerungsautomat 220-240V, 50-60 HzLGK 16.622600201Im Shop suchenPDF S. 26
14.4Feuerungsautomat 220-240V, 50-60 HzLGK 16.335600197Im Shop suchenPDF S. 26
14.5KlemmensockelLFL600516Im Shop suchenPDF S. 26
14.6KlemmensockelLAL600517Im Shop suchenPDF S. 26
14.7KlemmensockelLOK600521Im Shop suchenPDF S. 26
14.8KlemmensockelLGK600523Im Shop suchenPDF S. 26
14.9QRB 1-A 3011196412012Im Shop suchenPDF S. 26
14.10RAR 9 komplett 40-6011197412012Im Shop suchenPDF S. 26
RAR 9 komplett 7018127412012Im Shop suchenPDF S. 26
14.11QRA 2 komplett (UV-Zelle)19120712012Im Shop suchenPDF S. 26
14.12RAR 9600499Im Shop suchenPDF S. 26
14.13QRA 2600501Im Shop suchenPDF S. 26
14.14QRA 55.E27600660Im Shop suchenPDF S. 26
QRA55.G27 (LN)600661Im Shop suchenPDF S. 26
14.15UV-Fühler (ohne Bild) für QRA53/55600587Im Shop suchenPDF S. 26
14.16Anschlusskabel 2 x 0,75, 1000 mm lang18127412022Im Shop suchenPDF S. 26
14.17Steckerkabel für QRA55600579Im Shop suchenPDF S. 26
14.18Bride für RAR / QRA600601Im Shop suchenPDF S. 26
RAR / QRA (flach)600602Im Shop suchenPDF S. 26
QRA (gewölbt)600600Im Shop suchenPDF S. 26
QRB24105001032Im Shop suchenPDF S. 26
14.20Ionisationsleitung 600 mm lang21710417022Im Shop suchenPDF S. 26
14.21FeuerungsmanagerW-FM 100 230V 50-60Hz21770612862Im Shop suchenPDF S. 26
14.21FeuerungsmanagerW-FM 100 230V Serie B mit Leistungsregler21770612872Im Shop suchenPDF S. 26
14.21FeuerungsmanagerW-FM 200 230V 50-60Hz mit Leistungs-600463Im Shop suchenPDF S. 26
14.22Anzeige und Bedieneinheit (ABE)für W-FM 100/200600439Im Shop suchenPDF S. 26
14.23O2-Modul für W-FM 200600350Im Shop suchenPDF S. 26
14.24Trafo für W-FM 100/200 AGG 5.220600331Im Shop suchenPDF S. 26
14.25Flammenfühler QRI 2 B2.B180B600652Im Shop suchenPDF S. 26

15. Zündgerät Ignition unit Allumeur électronique

5 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF

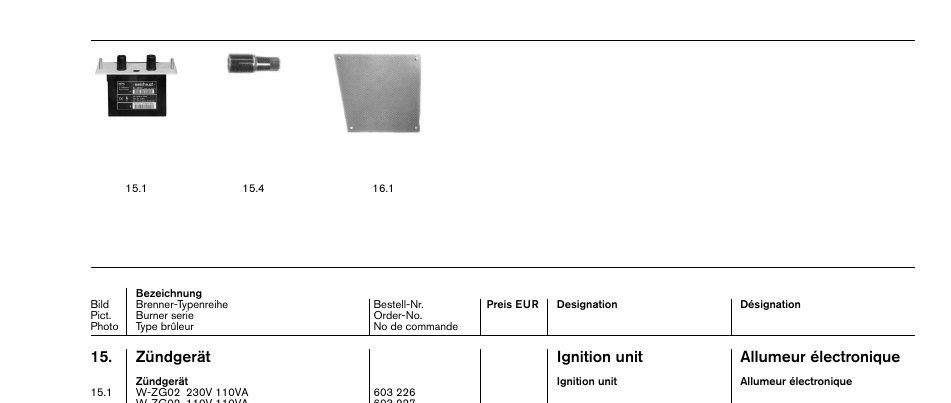

Zündgerät Ignition unit Allumeur électronique
Ersatzteilbilder aus PDF-Seite 27
Pos.Ersatzteil / ZuordnungBestell-Nr.
15.1ZündgerätW-ZG02 230V 110VA603226Im Shop suchenPDF S. 27
15.1ZündgerätW-ZG02 110V 110VA603227Im Shop suchenPDF S. 27
15.2Dichtungsring 44 x 18 x 421116311027Im Shop suchenPDF S. 27
15.3Zündkabel 1250 mm silikonfrei603158Im Shop suchenPDF S. 27
15.4Zündstecker D6,4 / 14 120 °C 1000 Ohm716501Im Shop suchenPDF S. 27

16. Einbauklemmleiste

5 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Einbauklemmleiste
Ersatzteilbilder aus PDF-Seite 27
Pos.Ersatzteil / ZuordnungBestell-Nr.
16.1Abdeckhaube 30-5021140417022Im Shop suchenPDF S. 27
Abdeckplatte 6021160417022Im Shop suchenPDF S. 27
16.1Abdeckplatte 607018127417022Im Shop suchenPDF S. 27
16.1Abdeckplatte 60230V, 50 Hz709586Im Shop suchenPDF S. 27
16.1Abdeckplatte 60230V, 60 Hz709587Im Shop suchenPDF S. 27

17. Ölvorwärmer EV2D

22 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF

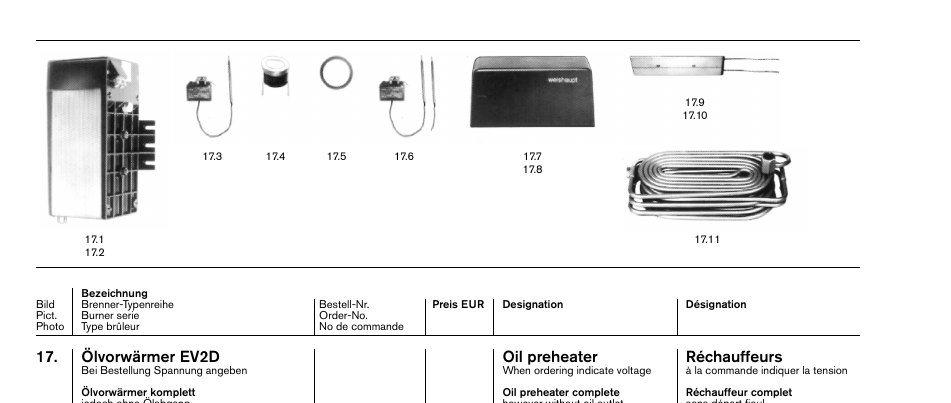

Ölvorwärmer EV2D Oil preheater Réchauffeurs
Ersatzteilbilder aus PDF-Seite 28
Pos.Ersatzteil / ZuordnungBestell-Nr.
17.1EV2D bis 160 °C 380-400V51124001000Im Shop suchenPDF S. 28
17.2EV2D 380-400V51124501000Im Shop suchenPDF S. 28
EV2D/R 380-400V liegend angeb.51124601000Im Shop suchenPDF S. 28
EV2D 240/415V51124531000Im Shop suchenPDF S. 28
EV2D/R 240/415V liegend angeb.51124631000Im Shop suchenPDF S. 28
EV2D 254/440V51124541000Im Shop suchenPDF S. 28
EV2D/R 254/440V liegend angeb.51124641000Im Shop suchenPDF S. 28
17.3EMFf 23691119Im Shop suchenPDF S. 28
17.4F 55 - 17690166Im Shop suchenPDF S. 28
17.5Scheibe533001Im Shop suchenPDF S. 28
17.6Temperaturbegrenzer EMF - 5u691115Im Shop suchenPDF S. 28
17.7Haube für EV2D511240Im Shop suchenPDF S. 28
17.8Haube EV2D kpl. Schiff mit Kantenschutz511240Im Shop suchenPDF S. 28
EV2D 230 2200511210Im Shop suchenPDF S. 28
17.8EV2D 230 2200240 2200511210Im Shop suchenPDF S. 28
17.8EV2D 230 2200254 2200511220Im Shop suchenPDF S. 28
17.8EV2D 230 2200290 2200511220Im Shop suchenPDF S. 28
17.8EV2D 230 2200400 2200511240Im Shop suchenPDF S. 28
17.10EV2D 230 2200511210Im Shop suchenPDF S. 28
17.10EV2D 230 2200240 2200511210Im Shop suchenPDF S. 28
17.10EV2D 230 2200254 2200511210Im Shop suchenPDF S. 28
17.11Ölwendel komplett EV2D511240Im Shop suchenPDF S. 28

18. Ölvorwärmer WEV 2.2/01,

44 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF

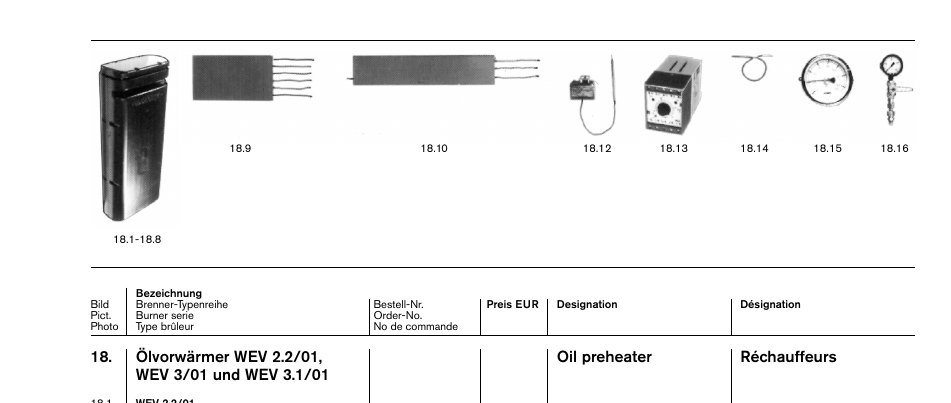

Ölvorwärmer WEV 2.2/01, Oil preheater Réchauffeurs
Ersatzteilbilder aus PDF-Seite 29
Pos.Ersatzteil / ZuordnungBestell-Nr.
380-400V380-400V51222001020Im Shop suchenPDF S. 29
240/415V240/415V51222031020Im Shop suchenPDF S. 29
254/440V254/440V51222041020Im Shop suchenPDF S. 29
290/500V290/500V51222051020Im Shop suchenPDF S. 29
380-400V380-400V51230001020Im Shop suchenPDF S. 29
240/415V240/415V51230031020Im Shop suchenPDF S. 29
254/440V254/440V51230041020Im Shop suchenPDF S. 29
290/500V290/500V51230051020Im Shop suchenPDF S. 29
380-400V380-400V51231001020Im Shop suchenPDF S. 29
240/415V240/415V51231031020Im Shop suchenPDF S. 29
254/440V254/440V51231041020Im Shop suchenPDF S. 29
290/500V290/500V51231051020Im Shop suchenPDF S. 29
in Schiffsausführung380-400V51222501020Im Shop suchenPDF S. 29
in Schiffsausführung254/440V51222541020Im Shop suchenPDF S. 29
in Schiffsausführung290/500V51222551020Im Shop suchenPDF S. 29
in Schiffsausführung380-400V51222901020Im Shop suchenPDF S. 29
in Schiffsausführung254/440V51222941020Im Shop suchenPDF S. 29
in Schiffsausführung290/500V51222951020Im Shop suchenPDF S. 29
in Schiffsausführung380-400V51230501020Im Shop suchenPDF S. 29
in Schiffsausführung254/440V51230541020Im Shop suchenPDF S. 29
in Schiffsausführung290/500V51230551020Im Shop suchenPDF S. 29
in Schiffsausführung380-400V51230901020Im Shop suchenPDF S. 29
in Schiffsausführung254/440V51230941020Im Shop suchenPDF S. 29
in Schiffsausführung290/500V51230951020Im Shop suchenPDF S. 29
in Schiffsausführung380-400V51231901020Im Shop suchenPDF S. 29
in Schiffsausführung254/440V51231941020Im Shop suchenPDF S. 29
in Schiffsausführung290/500V51231951020Im Shop suchenPDF S. 29
Heizeinsatz230V 6900 W51221001227Im Shop suchenPDF S. 29
Heizeinsatz240V 6900 W51221001287Im Shop suchenPDF S. 29
Heizeinsatz254V 6900 W51221001237Im Shop suchenPDF S. 29
Heizeinsatz290V 6900 W51221001247Im Shop suchenPDF S. 29
Heizeinsatz230V 5600 W51230001267Im Shop suchenPDF S. 29
Heizeinsatz240V 5600 W51230001327Im Shop suchenPDF S. 29
Heizeinsatz254V 5600 W51230001277Im Shop suchenPDF S. 29
Heizeinsatz290V 5600 W51230001287Im Shop suchenPDF S. 29
Heizeinsatz230V 4250 W51231001017Im Shop suchenPDF S. 29
Heizeinsatz240V 4250 W51231001027Im Shop suchenPDF S. 29
Heizeinsatz254V 4250 W51231001037Im Shop suchenPDF S. 29
Heizeinsatz290V 4250 W51231001047Im Shop suchenPDF S. 29
18.12Temperaturbegrenzer691115Im Shop suchenPDF S. 29
18.13Temperaturregler DR 100691126Im Shop suchenPDF S. 29
18.14Fühler PT10051221001527Im Shop suchenPDF S. 29
18.15Thermometer 0-160°C642009Im Shop suchenPDF S. 29
18.16Thermometer 0-160°CManometer 0-40 bar12136485020Im Shop suchenPDF S. 29

19. Ölvorwärmer MV9C, MV10A

13 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF

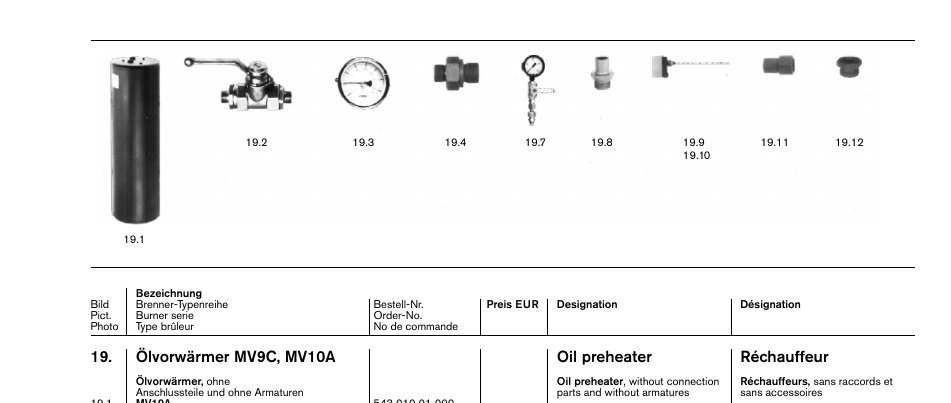

Ölvorwärmer MV9C, MV10A Oil preheater Réchauffeur
Ersatzteilbilder aus PDF-Seite 31
Pos.Ersatzteil / ZuordnungBestell-Nr.
19.1Anschlussteile und ohne ArmaturenMV10A54301001000Im Shop suchenPDF S. 31
19.2Kugelhahn M18 x 1,5 PN 100454040Im Shop suchenPDF S. 31
19.2Kugelhahn M18 x 1,5 PN 100G 3/4” PN 175454182Im Shop suchenPDF S. 31
19.3Thermometer 0-160°C642009Im Shop suchenPDF S. 31
19.3Thermometer 0-160°Cfür Thermometer58510100027Im Shop suchenPDF S. 31
19.5Schneidring (ohne Bild) DPR 12-L452413Im Shop suchenPDF S. 31
19.6Überwurfmutter (ohne Bild) M12-L452836Im Shop suchenPDF S. 31
19.7Überwurfmutter (ohne Bild) M12-LManometer 0-40 bar12136485020Im Shop suchenPDF S. 31
19.8Einschraubstutzen 22 x G3/4” x 4812146406027Im Shop suchenPDF S. 31
19.9Temperaturregler ATH-2690247Im Shop suchenPDF S. 31
19.10Temperaturregler AMTHFS-23 x690248Im Shop suchenPDF S. 31
19.11Einschraubstutzen G 1/2 x 2212236400707Im Shop suchenPDF S. 31
19.12Reduzierschraube M20 x 1,5 x M12523920Im Shop suchenPDF S. 31

20. Ersatzteile für Brenner Spare parts for burners

166 Ersatzteil-Zuordnungen
Sachgruppe in Original-PDF
Ersatzteile für Brenner Spare parts for burners Pièces de rechange
Ersatzteilbilder aus PDF-Seite 32
Pos.Ersatzteil / ZuordnungBestell-Nr.
20.1FeuerungsmanagerW-FM 100 230V21770612862Im Shop suchenPDF S. 32
20.2FeuerungsmanagerW-FM 100 230V mit Leistungsregler21770612872Im Shop suchenPDF S. 32
20.2FeuerungsmanagerW-FM 100 110V-120V mit Leistungsregler21770612882Im Shop suchenPDF S. 32
20.2Feuerungsmanagermit Leistungsregler und Drehzahlmodul600463Im Shop suchenPDF S. 32
20.2Feuerungsmanagermit Leistungsregler und Drehzahlmodul600464Im Shop suchenPDF S. 32
20.3.1Stecker-Set für W-FM 100/200, lose mitgel.21770612332Im Shop suchenPDF S. 32
20.3.1Stecker-Set für W-FM 100/200, lose mitgel.Westeuropa 1: GB; D; F; I; E; P600439Im Shop suchenPDF S. 32
20.3.1Stecker-Set für W-FM 100/200, lose mitgel.Westeuropa 2: GB; NL; DK; S; N; FIN600440Im Shop suchenPDF S. 32
Osteuropa 1: GB; PL; H; CS; KRO; SLO600441Im Shop suchenPDF S. 32
Kyril. Osteuropa 2: GB; RUS; D; TR; RO; BG)600442Im Shop suchenPDF S. 32
Chinesisch27070612052Im Shop suchenPDF S. 32
20.6O2-Modul für W-FM 200 230V600350Im Shop suchenPDF S. 32
20.7Trafo für W-FM 100/200 AGG 5.220 230V600331Im Shop suchenPDF S. 32
20.7Trafo für W-FM 100/200 AGG 5.220 230VW-FM 100/200 AGG 5.210 110V600345Im Shop suchenPDF S. 32
20.8Flammenfühler QRI 2 B2.B180B600652Im Shop suchenPDF S. 32
20.9Flansch für QRI221770612097Im Shop suchenPDF S. 32
20.10Stellantrieb SQM 45.291 B9 WH 3 Nm651501Im Shop suchenPDF S. 32
20.11Stellantrieb SQM 48.497 B9 20 Nm651503Im Shop suchenPDF S. 32
SQM 48.697 B9 35 Nm651502Im Shop suchenPDF S. 32
20.13X3-01 Motor ein716300Im Shop suchenPDF S. 32
20.14X3-02 Luftdruckwächter716301Im Shop suchenPDF S. 32
20.15X3-03 Brennerflansch-Endschalter716302Im Shop suchenPDF S. 32
20.16X3-04 Netz und Sicherheitskette716303Im Shop suchenPDF S. 32
20.16X3-04 Netz und SicherheitsketteGebläserückmeldung und Reset716304Im Shop suchenPDF S. 32
20.18X4-02 Zündgerät716305Im Shop suchenPDF S. 32
20.19X4-03 Magnetventil716306Im Shop suchenPDF S. 32
20.20X5-01 Öl- min- Druck DSA58716307Im Shop suchenPDF S. 32
20.21X5-02 Öl- max-Druck DSA46716308Im Shop suchenPDF S. 32
20.22X5-03 Regelkreis Leistungsregler716309Im Shop suchenPDF S. 32
20.23X6-01 Startfreigabe Schwerölstart716310Im Shop suchenPDF S. 32
20.24X6-02 Magnetkupplung-Ölpumpe716311Im Shop suchenPDF S. 32
20.25X6-03 Öl-Sicherheitsventil extern716312Im Shop suchenPDF S. 32
20.26X7-01 Ölventil-Stufe 2716313Im Shop suchenPDF S. 32
20.27X7-02 Ölventil-Stufe 3716314Im Shop suchenPDF S. 32
20.28X7-03 Startverhinderung Gas716315Im Shop suchenPDF S. 32
20.29X8-01 Öl- Gas- Anzeige716316Im Shop suchenPDF S. 32
20.30X8-02 Hubmagnet Magnetventil zusätzlich716317Im Shop suchenPDF S. 32
20.31X8-03 Öl- Ventil 1 2 x 110V716318Im Shop suchenPDF S. 32
20.32X9-01 Gas PV, V1, V2, SV716319Im Shop suchenPDF S. 32
X9-02 N, PE716320Im Shop suchenPDF S. 32
20.34X9-03 Gas- max/min, Ventilschließkontakt716321Im Shop suchenPDF S. 32
-01 Trafo 230/12V716322Im Shop suchenPDF S. 32
.02.1 Flammenfühler QRB, QRC716323Im Shop suchenPDF S. 32
20.34.02.1 Flammenfühler QRB, QRC10.02.2 Flammenfühler QRI716332Im Shop suchenPDF S. 32
-03 Ionisation716324Im Shop suchenPDF S. 32
20.38X50 CAN-Bus ABE716325Im Shop suchenPDF S. 32
20.39X51 CAN-Bus Stellantrieb Luftregler716326Im Shop suchenPDF S. 32
20.40X52 Trafo 2x 12V716327Im Shop suchenPDF S. 32
20.41X60 Temperaturfühler Kesseltemperatur716328Im Shop suchenPDF S. 32
20.42X61 Istwert U/I716329Im Shop suchenPDF S. 32
20.43X62 Sollwert U/I716330Im Shop suchenPDF S. 33
20.44X63 Ausgang 4-20mA716331Im Shop suchenPDF S. 33
20.45X63 Ausgang 4-20mA2-pol. für Berührungsschutz716337Im Shop suchenPDF S. 33
20.46X63 Ausgang 4-20mA3-pol. für Berührungsschutz716338Im Shop suchenPDF S. 33
20.47X63 Ausgang 4-20mA4-pol. für Berührungsschutz716339Im Shop suchenPDF S. 33
20.48X30-01 Trafo 230V716350Im Shop suchenPDF S. 33
20.49X30-02 Trafo716351Im Shop suchenPDF S. 33
20.50X30-03 Trafo 12V716352Im Shop suchenPDF S. 33
20.51X20-01716360Im Shop suchenPDF S. 33
20.52X20-02716361Im Shop suchenPDF S. 33
20.53X20-03716362Im Shop suchenPDF S. 33
20.54X21-01716363Im Shop suchenPDF S. 33
20.55X21-02716373Im Shop suchenPDF S. 33
20.56X22-01716364Im Shop suchenPDF S. 33
20.57X22-02716365Im Shop suchenPDF S. 33
20.58X22-03716366Im Shop suchenPDF S. 33
20.59X23-01716367Im Shop suchenPDF S. 33
20.60X23-02716368Im Shop suchenPDF S. 33
20.61X23-03716369Im Shop suchenPDF S. 33
20.62X24-01716370Im Shop suchenPDF S. 33
20.63X24-02716371Im Shop suchenPDF S. 33
20.64X24-03716372Im Shop suchenPDF S. 33
20.65X24-03für Stellantrieb SQM4.716390Im Shop suchenPDF S. 33
20.66X70716333Im Shop suchenPDF S. 33
20.67X71716334Im Shop suchenPDF S. 33
20.68X72716335Im Shop suchenPDF S. 33
20.69X73716336Im Shop suchenPDF S. 33
20.70Steuerleitung CAN- Bus ABE, Stellantrieb743192Im Shop suchenPDF S. 33
20.71Abschirmblech AGG 5.110794030Im Shop suchenPDF S. 33
20.72Stecker-Set für O2-Modul21770612382Im Shop suchenPDF S. 33
20.73Zündgerät W-ZG02 für W-FM 230V21770411052Im Shop suchenPDF S. 33
20.74Ölmengenregler für W-FM21170415202Im Shop suchenPDF S. 33
20.75Zwischengehäuse für Ölregler21170415272Im Shop suchenPDF S. 33
20.76Zwischengehäuse für Gasdrossel21770425022Im Shop suchenPDF S. 33
20.77Antriebshebel kompl. Gr. 30-50 W-FM21730415072Im Shop suchenPDF S. 33
20.78Antriebshebel kompl. Gr. 60-70 W-FM21770415062Im Shop suchenPDF S. 33
20.79Federstegkupplung SQM4521770415107Im Shop suchenPDF S. 33
20.80SteckerkabelW-FM Trafo 230V/12V21710412502Im Shop suchenPDF S. 33
20.81Trafo 12-0-12V21770612022Im Shop suchenPDF S. 33
20.82Trafo 12-0-12VLuftdruckwächter21770612032Im Shop suchenPDF S. 33
20.83Trafo 12-0-12VLitze für Netz und21770612042Im Shop suchenPDF S. 33
20.84Trafo 12-0-12VLuftdruckwächtertest21770612052Im Shop suchenPDF S. 33
20.85Trafo 12-0-12VMagnetventil21770612072Im Shop suchenPDF S. 33
20.86Trafo 12-0-12VLitze für Temperaturfühler Kesseltemperatur21770612082Im Shop suchenPDF S. 33
20.87Trafo 12-0-12VW-FM ABE21770612102Im Shop suchenPDF S. 33
20.88Stellantrieb Luftregler 1300 mm21760512212Im Shop suchenPDF S. 33
20.89SQM4... zu SQM4... 500 mm21760512062Im Shop suchenPDF S. 33
20.90SQM4... zu SQM4... 600 mm21760512072Im Shop suchenPDF S. 33
20.91SQM4... zu SQM4... 900 mm21760512082Im Shop suchenPDF S. 33
20.92SQM4... zu SQM4...1000 mm21760512092Im Shop suchenPDF S. 33
20.93SQM4... zu SQM4...1200 mm21760512102Im Shop suchenPDF S. 33
20.94SQM4... zu SQM4...1500 mm21760512112Im Shop suchenPDF S. 33
20.95SQM4... zu SQM4...2000 mm21760512122Im Shop suchenPDF S. 33
20.96SQM4... zu SQM4...2200 mm21760512132Im Shop suchenPDF S. 33
20.97SQM4... zu SQM4...2500 mm21760512142Im Shop suchenPDF S. 33
20.98SQM4... zu SQM4...5000 mm21760512152Im Shop suchenPDF S. 33
E extern angebaut, 4 m lang21770612192Im Shop suchenPDF S. 33
20.98E extern angebaut, 4 m langlemmleiste-Stellantrieb 1300 mm21760512232Im Shop suchenPDF S. 33
nduktiver Näherungsschalter NJ 1,5 – 6,5-N795702Im Shop suchenPDF S. 33
Typ A 4-polig Ventil DMV/W-MF o. Bund716652Im Shop suchenPDF S. 35
– GW 50 A5/1 5-50 mbar691378Im Shop suchenPDF S. 35
– GW 150 A5/1 5-150 mbar691379Im Shop suchenPDF S. 35
– GW 500 A5/1 100-500 mbar691380Im Shop suchenPDF S. 35
– ohne GW-max21770426332Im Shop suchenPDF S. 35
– mit GW-max21770426342Im Shop suchenPDF S. 35
– GW 50 A6/1 5-50 mbar691381Im Shop suchenPDF S. 35
– GW 150 A6/1 10-150 mbar691382Im Shop suchenPDF S. 35
– GW 500 A6/1 100-500 mbar691383Im Shop suchenPDF S. 35
DMV525/12 220-240V (Ab 07/2010)625038Im Shop suchenPDF S. 37
Typ A 4-polig Ventil DMV/W-MF o. Bund716652Im Shop suchenPDF S. 37
– GW 50 A5/1 5-50 mbar691378Im Shop suchenPDF S. 37
– GW 150 A5/1 5-150 mbar691379Im Shop suchenPDF S. 37
– GW 500 A5/1 100-500 mbar691380Im Shop suchenPDF S. 37
– GW 50 A6/1 5-50 mbar691381Im Shop suchenPDF S. 37
– GW 150 A6/1 10-150 mbar691382Im Shop suchenPDF S. 37
– GW 500 A6/1 100-500 mbar691383Im Shop suchenPDF S. 37
– Rp 1 1/2 DMV 525/12625030Im Shop suchenPDF S. 37
– Rp 2 DMV 525/12625031Im Shop suchenPDF S. 37
– ohne GW-max21770426332Im Shop suchenPDF S. 37
– mit GW-max21770426342Im Shop suchenPDF S. 37
DMV 5065/12; 220-240V625007Im Shop suchenPDF S. 39
DMV 5080/12 220-240V625009Im Shop suchenPDF S. 39
DMV 5100/12 220-240V625011Im Shop suchenPDF S. 39
20.98DMV 5100/12 220-240V5065/12; 220-240V625024Im Shop suchenPDF S. 39
20.98DMV 5100/12 220-240V5080/12; 220-240V625026Im Shop suchenPDF S. 39
20.98DMV 5100/12 220-240V5100/12; 220-240V625028Im Shop suchenPDF S. 39
– 77 x 127 x 2 (DN 65)441861Im Shop suchenPDF S. 39
– 90 x 142 x 2 (DN 80)441044Im Shop suchenPDF S. 39
– 115 x 162 x 2 (DN 100)441045Im Shop suchenPDF S. 39
Typ A 4-polig Ventil DMV/W-MF o. Bund716652Im Shop suchenPDF S. 39
– GW 50 A5/1 5-50 mbar691378Im Shop suchenPDF S. 39
– GW 150 A5/1 5-150 mbar691379Im Shop suchenPDF S. 39
– GW 500 A5/1 100-500 mbar691380Im Shop suchenPDF S. 39
– GW 50 A6/1 5-50 mbar691381Im Shop suchenPDF S. 39
– GW 150 A6/1 10-150 mbar691382Im Shop suchenPDF S. 39
– GW 500 A6/1 100-500 mbar691383Im Shop suchenPDF S. 39
– für Klemmk. DN 6521770426187Im Shop suchenPDF S. 39
– für Klemmk. DN 80 - DN 10021770426137Im Shop suchenPDF S. 39
– ohne GW-max21770426332Im Shop suchenPDF S. 39
– mit GW-max21770426342Im Shop suchenPDF S. 39
DMV-D../11 eco, /12 220-240605989Im Shop suchenPDF S. 39
– VGD40.125625518Im Shop suchenPDF S. 41
– VGD40.150625519Im Shop suchenPDF S. 41
Typ A 4-polig Ventil DMV/W-MF o. Bund716652Im Shop suchenPDF S. 41
– 141 x 192 x 2 (DN 125)441046Im Shop suchenPDF S. 41
– 169 x 218 x 2 (DN 150)441047Im Shop suchenPDF S. 41
– GW 50 A5/1 5-50 mbar691378Im Shop suchenPDF S. 41
– GW 150 A5/1 5-150 mbar691379Im Shop suchenPDF S. 41
– GW 500 A5/1 100-500 mbar691380Im Shop suchenPDF S. 41
– GW 50 A6/1 5-50 mbar691381Im Shop suchenPDF S. 41
– GW 150 A6/1 10-150 mbar691382Im Shop suchenPDF S. 41
– GW 500 A6/1 100-500 mbar691383Im Shop suchenPDF S. 41
– für Klemmk. DN 12521770426137Im Shop suchenPDF S. 41
– für Klemmk. W-FM DN 15021770426147Im Shop suchenPDF S. 41
– ohne GW-max21770426332Im Shop suchenPDF S. 41
– mit GW-max21770426342Im Shop suchenPDF S. 41

Sie haben noch Artikel im Warenkorb

Schließen Sie Ihren Einkauf jetzt bequem ab oder lassen Sie sich beraten:

Zum Warenkorb

Persönliche Beratung – wir sind für Sie da!

Unser Kundenservice hilft Ihnen gerne telefonisch weiter:

02307 – 9107897
Mo – Do 08:00 – 16:30 Uhr
Fr 08:00 – 13:30 Uhr

Außerhalb der Öffnungszeiten erreichen Sie uns über das Kontaktformular:

Kontaktformular öffnen

Kostenloser Versand für registrierte Shop-Kunden bei der ersten Bestellung.

Jetzt Newsletter abonnieren
