Weishaupt Brenner Größen 5 bis 11
Dokument 83021480. Ersatzteile mit Positionsnummer, Bestellnummer und direkter Shopsuche.
Zeichnungen und Übersichten
Die im PDF vorhandenen Übersichts- und Explosionszeichnungen. Innerhalb der Sachgruppen wird die jeweils passende Zeichnung bzw. der passende Ersatzteil-Bildbereich nochmals direkt angezeigt.
Keine passenden Ersatzteile gefunden.

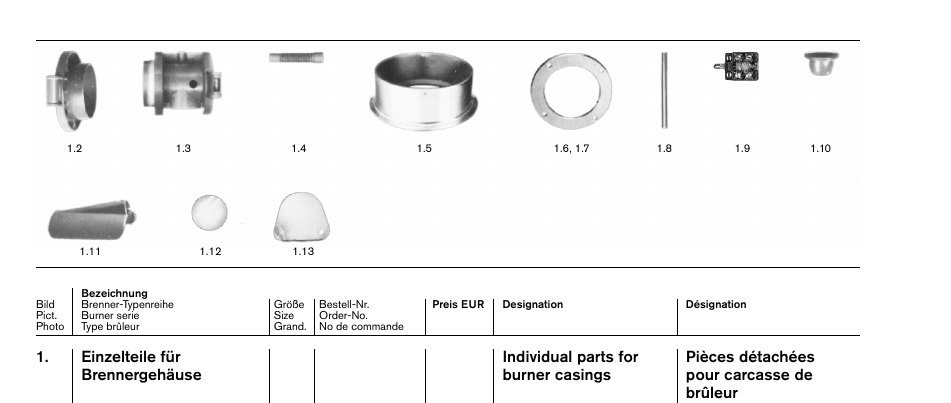

1. Einzelteile für Brennergehäuse
58 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 2
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 1.2 | Schwenkflansch Ø mmL, M, RL 140 · Größe 5 | 11155201027 | Im Shop suchenPDF S. 2 |
| 1.2 | Schwenkflansch Ø mmL 151 · Größe 5 LN | 11156401012 | Im Shop suchenPDF S. 2 |
| 1.2 | Schwenkflansch Ø mmL, MS, RL, RMS, 180 · Größe 7+8 | 11165201027 | Im Shop suchenPDF S. 2 |
| 1.2 | Schwenkflansch Ø mmL, MS, RL, RMS 220 · Größe 8/2 | 11186201017 | Im Shop suchenPDF S. 2 |
| 1.2 | Schwenkflansch Ø mmL, MS, RL, RMS 275 · Größe 9 + 10 | 11197401027 | Im Shop suchenPDF S. 2 |
| 1.2 | Schwenkflansch Ø mmRL, RMS 340 · Größe 11 | 18117401027 | Im Shop suchenPDF S. 2 |
| 1.3 | Schwenkflansch Ø mmG, GL, RGL 180 · Größe 5 | 15151801057 | Im Shop suchenPDF S. 2 |
| 1.3 | Schwenkflansch Ø mmG, GL, RGL 220 · Größe 7+8 | 15170701037 | Im Shop suchenPDF S. 2 |
| 1.3 | Schwenkflansch Ø mmG, GL, RGL 280 · Größe 9 + 10 | 15190701017 | Im Shop suchenPDF S. 2 |
| 1.3 | Schwenkflansch Ø mmG, RGL 326 · Größe 11 | 19110701017 | Im Shop suchenPDF S. 2 |
| 1.4 | KlemmschraubeG, GL, RGL · Größe 5 | 15151801077 | Im Shop suchenPDF S. 2 |
| 1.4 | KlemmschraubeG, GL, RGL · Größe 7 +8 | 15170701057 | Im Shop suchenPDF S. 2 |
| 1.4 | KlemmschraubeG, GL, RGL (G7-LN) · Größe 9 +10 | 15190701107 | Im Shop suchenPDF S. 2 |
| 1.4 | KlemmschraubeG, RGL · Größe 11 | 16130814997 | Im Shop suchenPDF S. 2 |
| 1.5 | FlammkopfhalterL, MS, RL, RMS 220 mm · Größe 9 | 11197401037 | Im Shop suchenPDF S. 2 |
| 1.5 | FlammkopfhalterRL, RMS, L · Größe 10 | 18107401017 | Im Shop suchenPDF S. 2 |
| 1.5 | FlammkopfhalterRL, RMS 318 mm · Größe 11 | 18117401037 | Im Shop suchenPDF S. 2 |
| 1.6 | Flanschdichtung Ø mmL, M, RL 242 x 160 · Größe 5 | 11155200127 | Im Shop suchenPDF S. 2 |
| 1.6 | Flanschdichtung Ø mmL, MS, RL, RMS 280,5 x 202 · Größe 7+8 | 11165200127 | Im Shop suchenPDF S. 2 |
| 1.6 | Flanschdichtung Ø mmL, MS, RL, RMS 350 x 255 · Größe 8/2 | 12126200037 | Im Shop suchenPDF S. 2 |
| 1.6 | Flanschdichtung Ø mmL, MS, RL, RMS 380 x 302,5 · Größe 9 + 10 | 11197400077 | Im Shop suchenPDF S. 2 |
| 1.6 | Flanschdichtung Ø mmRL, RMS 450 x 341,5 · Größe 11 | 18117400037 | Im Shop suchenPDF S. 2 |
| 1.7 | Flanschdichtung Ø mmG, GL, RGL, RGMS 260 x 202 · Größe 5 | 11161200107 | Im Shop suchenPDF S. 2 |
| 1.7 | Flanschdichtung Ø mmG, GL, RGL, RGMS 330 x 255 · Größe 7+8 | 15170700057 | Im Shop suchenPDF S. 2 |
| 1.7 | Flanschdichtung Ø mmG, GL, RGL, RGMS 380 x 302,5 · Größe 9 + 10 | 11197400077 | Im Shop suchenPDF S. 2 |
| 1.7 | Flanschdichtung Ø mmG, RGL, RGMS 450 x 350 · Größe 11 | 19110700037 | Im Shop suchenPDF S. 2 |
| 1.8 | SchwenkbolzenL, MS, RL, RMS, G, GL, RGL · Größe 5-8 | 11165201047 | Im Shop suchenPDF S. 2 |
| 1.8 | SchwenkbolzenL, MS, RL, RMS, G, GL, RGL · Größe 9-11 | 11197401057 | Im Shop suchenPDF S. 2 |
| 1.9 | Endschalter mit Anschlusskabel | 701251 | Im Shop suchenPDF S. 2 |
| 1.9 | Endschalter mit Anschlusskabelfür Bohrung Ø 14,7 | 11115100047 | Im Shop suchenPDF S. 2 |
| 1.9 | Endschalter mit AnschlusskabelØ 15,6 rot | 452873 | Im Shop suchenPDF S. 2 |
| 1.9 | Endschalter mit AnschlusskabelØ 15,6 schwarz | 446001 | Im Shop suchenPDF S. 2 |
| 1.9 | Endschalter mit AnschlusskabelØ 18,4 | 452847 | Im Shop suchenPDF S. 2 |
| 1.9 | Endschalter mit AnschlusskabelØ 20,0 | 11115100087 | Im Shop suchenPDF S. 2 |
| 1.9 | Endschalter mit AnschlusskabelØ 20,7 | 446004 | Im Shop suchenPDF S. 2 |
| 1.9 | Endschalter mit AnschlusskabelØ 6,5 | 11101101157 | Im Shop suchenPDF S. 2 |
| 1.9 | Endschalter mit AnschlusskabelØ 6,9 | 11151200077 | Im Shop suchenPDF S. 2 |
| 1.9 | Endschalter mit AnschlusskabelG 1/8” | 452859 | Im Shop suchenPDF S. 2 |
| 1.11 | Schaurohrdeckel mit SchauglasL, M, RL, G, GL, RGL · Größe 5 | 11155201022 | Im Shop suchenPDF S. 2 |
| 1.11 | Schaurohrdeckel mit SchauglasL, MS, RL, RMS, G, GL, RGL · Größe 7+8 | 11165201022 | Im Shop suchenPDF S. 2 |
| 1.11 | Schaurohrdeckel mit SchauglasL, MS, RL, RMS, G, GL, RGL · Größe 9-11 | 11197401022 | Im Shop suchenPDF S. 2 |
| 1.12 | Schauglas für Schaurohrdeckel | 11115101097 | Im Shop suchenPDF S. 2 |
| 1.13 | Abdeckblech | 11131101117 | Im Shop suchenPDF S. 2 |
| 1.14 | VerschlussdeckelL (Z+T) · Größe 5-10 | 11136100042 | Im Shop suchenPDF S. 3 |
| 1.15 | VerschlussdeckelRL, M, MS, RMS · Größe 5-11 | 11236100052 | Im Shop suchenPDF S. 3 |
| 1.15 | VerschlussdeckelGL · Größe 5-9 | 15532700022 | Im Shop suchenPDF S. 3 |
| 1.15 | VerschlussdeckelRGL · Größe 8-11 | 11236100052 | Im Shop suchenPDF S. 3 |
| 1.16 | VerschlussdeckelG · Größe 5-11 | 25130301077 | Im Shop suchenPDF S. 3 |
| 1.16 | VerschlussdeckelRGL (ohne Bild) · Größe 5-7 | 15632700012 | Im Shop suchenPDF S. 3 |
| 1.17 | Blinddeckel 1 x 40 x 60 (Gas)Größe 5-11 | 15151801087 | Im Shop suchenPDF S. 3 |
| 1.18 | TülleL, GL · Größe 5-9 | 11135100057 | Im Shop suchenPDF S. 3 |
| 1.19 | TülleL, GL · Größe 5-9 | 11135100067 | Im Shop suchenPDF S. 3 |
| 1.20 | TülleM, MS, RL, RMS, RGL · Größe 5-11 | 11235100107 | Im Shop suchenPDF S. 3 |
| 1.21 | TülleL, M, MS, RL, RMS · Größe 5 | 11155200097 | Im Shop suchenPDF S. 3 |
| 1.21 | TülleGröße 7+8 | 11165200087 | Im Shop suchenPDF S. 3 |
| 1.21 | TülleGröße 11 | 18117401057 | Im Shop suchenPDF S. 3 |
| 1.21 | TülleL-1LN, G, GL, RGL · Größe 5 | 11156401027 | Im Shop suchenPDF S. 3 |
| 1.21 | TülleRL 7-1 LN · Größe 7 | 11176204132 | Im Shop suchenPDF S. 3 |

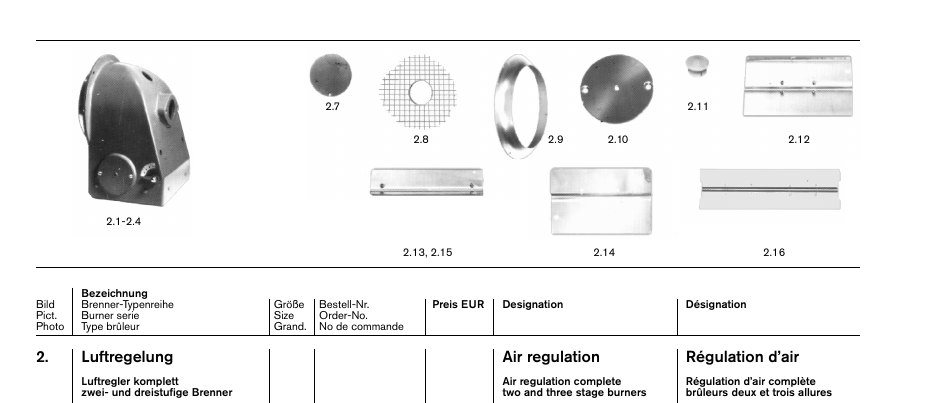

2. Luftregelung
65 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 4
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 2.1 | zwei- und dreistufige BrennerG · Größe 5 | 15151802050 | Im Shop suchenPDF S. 4 |
| 2.1 | zwei- und dreistufige BrennerGL · Größe 5 | 15551802010 | Im Shop suchenPDF S. 4 |
| 2.2 | (modulierend)RL · Größe 5 | 11158202020 | Im Shop suchenPDF S. 4 |
| 2.3 | (modulierend)G · Größe 5 | 15151802060 | Im Shop suchenPDF S. 4 |
| 2.3 | (modulierend)G, Ausf. ZMI · Größe 5 | 15151802040 | Im Shop suchenPDF S. 4 |
| 2.4 | (modulierend)GL, RGL · Größe 5 | 15551802020 | Im Shop suchenPDF S. 4 |
| 2.5 | (modulierend)Luftleitblech · Größe 5 LN | 11156402047 | Im Shop suchenPDF S. 4 |
| 2.6 | FedermutterGröße 5 LN | 412506 | Im Shop suchenPDF S. 4 |
| 2.7 | VerschlussdeckelL, MS, RL, RMS, G, GL, RGL · Größe 9 -11 | 11097402077 | Im Shop suchenPDF S. 4 |
| 2.8 | AnsauggitterL, M, RL, G, GL, RGL · Größe 5 | 11157402012 | Im Shop suchenPDF S. 4 |
| 2.8 | AnsauggitterL, MS, RL, RMS, G, GL, RGL · Größe 7+8/2 | 11177402012 | Im Shop suchenPDF S. 4 |
| 2.8 | AnsauggitterL, MS, RL, RMS, G, GL, RGL · Größe 9 -11 | 11197401072 | Im Shop suchenPDF S. 4 |
| 2.9 | EinlaufdüseL, M, RL, G, GL, RGL · Größe 5 | 11155202067 | Im Shop suchenPDF S. 4 |
| 2.9 | EinlaufdüseL, MS, RL, RMS, G, GL, RGL · Größe 7+8/2 | 11176204107 | Im Shop suchenPDF S. 4 |
| 2.9 | EinlaufdüseL, MS, RL, RMS, G, GL, RGL · Größe 9-11 | 11197401207 | Im Shop suchenPDF S. 4 |
| 2.10 | Abdeckblech mit LagerbuchseGröße 5-11 | 11165202042 | Im Shop suchenPDF S. 4 |
| 2.10 | Abdeckblech mit LagerbuchseGröße 7-8/2(T) | 11179404022 | Im Shop suchenPDF S. 4 |
| 2.11 | Stopfen Ø mmL, M, MS, RL, RMS, G, GL 15,6 · Größe 5-11 | 452873 | Im Shop suchenPDF S. 4 |
| 2.11 | Stopfen Ø mmL, MS, RL, RMS, G, GL, RGL 35,0 · Größe 5-8 | 11101102077 | Im Shop suchenPDF S. 4 |
| 2.11 | Stopfen Ø mmL, MS, RL, RMS, G, GL, RGL 20,0 · Größe 9 + 10 | 11115100087 | Im Shop suchenPDF S. 4 |
| 2.11 | Stopfen Ø mmG (Pumpenöffnung) 55,0 · Größe 5 -11 | 452854 | Im Shop suchenPDF S. 4 |
| 2.11 | Stopfen Ø mmR 1/8 · Größe 5 -11 | 452859 | Im Shop suchenPDF S. 4 |
| 2.12 | Stopfen Ø mmL,M,RL,G,GL,RGL 128 x 226 5 | 11156204032 | Im Shop suchenPDF S. 4 |
| 2.13 | Stopfen Ø mmL,M,RL,G,GL,RGL 60 x 227 5 | 11156204042 | Im Shop suchenPDF S. 4 |
| 2.14 | Stopfen Ø mmL,MS,RL,RMS,G,GL,RGL 150 x 240 7 + · Größe 8 | 11176204092 | Im Shop suchenPDF S. 4 |
| 2.15 | Stopfen Ø mmL,MS,RL,RMS,G,GL,RGL 64 x 240 7+8 | 11176204082 | Im Shop suchenPDF S. 4 |
| 2.16 | Stopfen Ø mmL,MS,RL,RMS,G,GL,RGL 107 x 370 9-1 · Größe 1 | 11197402032 | Im Shop suchenPDF S. 4 |
| zwei- und dreistufige BrennerL 8 x 283,0 · Größe 5 | 11156204067 | Im Shop suchenPDF S. 5 | |
| 2.16 | zwei- und dreistufige BrennerL, M 8 x 296,0 · Größe 5 | 11156404017 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerL, G, GL 6 x 261,5 · Größe 5 | 11158202067 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerG, GL, RL 8 x 289,0 · Größe 5 | 11158202217 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerG, GL 8 x 303,5 · Größe 7 - 8/2 | 11178202067 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerG, GL, L, MS 6 x 275,5 · Größe 7 - 8/2 | 11178202037 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerL, MS 8 x 308,0 · Größe 7 - 8/2 | 11176404017 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerL, MS 8 x 450,0 · Größe 9 + 10 | 11196404027 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerL, MS 8 x 424,0 · Größe 9-10T | 11197402107 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerRL, G, GL, RGL 8 x 289,0 · Größe 5 | 11158202217 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerRL, G, GL, RGL 6 x 261,5 · Größe 5 | 11158202067 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerRL, RMS, G, GL, RGL 6 x 275,5 · Größe 7-8/2 | 11178202037 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerRL, RMS, G, GL, RGL 8 x 303,5 · Größe 7-8/2 | 11178202067 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerRL, RMS, G, GL, RGL 8 x 424,0 · Größe 9-11 | 11197402107 | Im Shop suchenPDF S. 5 |
| 2.16 | zwei- und dreistufige BrennerRL, RMS, G, GL, RGL 8 x 434,0 · Größe 9-11 | 11197402137 | Im Shop suchenPDF S. 5 |
| 2.18 | zwei- und dreistufige BrennerL, M, MS, G, GL, RGL, RL, RMS · Größe 5-8 | 11158202077 | Im Shop suchenPDF S. 5 |
| 2.19 | zwei- und dreistufige BrennerRL, RMS, G, GL, RGL · Größe 5-8 | 11115102047 | Im Shop suchenPDF S. 5 |
| 2.20 | Distanzbuchse 7 x 22 x 17L, MS, RL, RMS, G, GL, RGL · Größe 9-11 | 11197402057 | Im Shop suchenPDF S. 5 |
| 2.21 | Nadelhülse HK1612 16 x 22 x 12L, MS, RL, RMS, G, GL, RGL · Größe 9-11 | 460067 | Im Shop suchenPDF S. 5 |
| 2.22 | zweistufige Brenner (ohne Bild)G, GL 7 x 15 · Größe 5-8 | 15151802117 | Im Shop suchenPDF S. 5 |
| 2.22 | zweistufige Brenner (ohne Bild)5,5 x 15 | 11158202177 | Im Shop suchenPDF S. 5 |
| 2.23 | zweistufige Brenner (ohne Bild)L, RL, RMS, G, GL, RGL 7,0 x 15 · Größe 5-11 | 11158202167 | Im Shop suchenPDF S. 5 |
| 2.24 | zweistufige Brenner (ohne Bild)L, RL, RMS, G, GL, RGL 5,5 x 15 · Größe 5-8 | 11158202177 | Im Shop suchenPDF S. 5 |
| 2.25 | zweistufige Brenner (ohne Bild)RL, RMS, G, GL, RGL 5,5 x 15 · Größe 5-8 | 11158202187 | Im Shop suchenPDF S. 5 |
| 2.26 | zweistufige Brenner (ohne Bild)RL, RMS, G, GL, RGL 7,0 x 15 · Größe 9-11 | 11158202197 | Im Shop suchenPDF S. 5 |
| 2.27 | VerbindungsleisteL, RL, G, GL, RGL · Größe 5 | 11158215047 | Im Shop suchenPDF S. 5 |
| 2.28 | VerbindungsleisteL, RL, RMS, G, GL, RGL · Größe 7+8 | 11178215037 | Im Shop suchenPDF S. 5 |
| 2.29 | VerbindungsleisteL, MS, RL, RMS, G, GL, RGL · Größe 9-11 | 11197415027 | Im Shop suchenPDF S. 5 |
| 2.30 | VerbindungsleisteL, RL, M, RMS, G, GL, RGL · Größe 5-11 | 11158202227 | Im Shop suchenPDF S. 5 |
| 2.31 | VerbindungsleisteGrenztaster · Größe 7-10T | 11179404032 | Im Shop suchenPDF S. 5 |
| 2.32 | SchaltringGröße 7-10T | 11138102017 | Im Shop suchenPDF S. 5 |
| 2.33 | Stellring 18 x 35 x 11Größe 7-10T | 11179404027 | Im Shop suchenPDF S. 5 |
| 2.34 | Einstellknopf mit Zeiger | 21115302127 | Im Shop suchenPDF S. 5 |
| 2.35 | Ring 10,2 x 17 x 6 | 21115302137 | Im Shop suchenPDF S. 5 |
| 2.36 | Antriebshebel Ausf. T 7 x 18 x 15Größe 7-10 | 11179404037 | Im Shop suchenPDF S. 5 |
| 2.37 | Schutzgitter-SetGröße 5 | 11156402502 | Im Shop suchenPDF S. 5 |
| 2.37 | Schutzgitter-SetGröße 7-8/2 | 11176402502 | Im Shop suchenPDF S. 5 |
| 2.37 | Schutzgitter-SetGröße 9-11 | 11196402502 | Im Shop suchenPDF S. 5 |

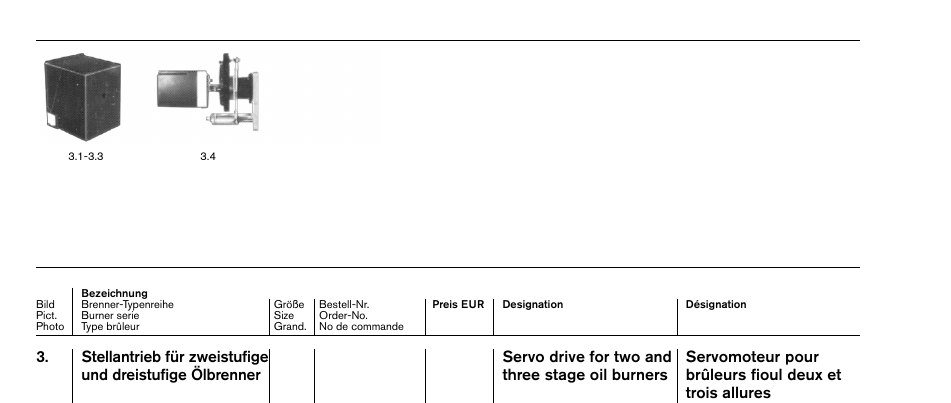

3. Stellantrieb für zweistufige Brenner
98 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 6
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| zweistufige Brenner110V 50 Hz | 11050000092 | Im Shop suchenPDF S. 6 | |
| zweistufige Brenner110V 60 Hz | 11050000102 | Im Shop suchenPDF S. 6 | |
| zweistufige Brenner230V 50 Hz | 11050000112 | Im Shop suchenPDF S. 6 | |
| zweistufige Brenner230V 60 Hz | 11050000122 | Im Shop suchenPDF S. 6 | |
| dreistufige Brenner110V 50-60 Hz | 11050000132 | Im Shop suchenPDF S. 6 | |
| dreistufige Brenner230V 50-60 Hz | 11050000142 | Im Shop suchenPDF S. 6 | |
| 3.3 | Abdeckhaube 1055/23, 1055/80 | 651399 | Im Shop suchenPDF S. 6 |
| 3.31 | StellantriebTyp 1055/80G, GL 230V/50Hz · Größe 5-8 | 15110115042 | Im Shop suchenPDF S. 7 |
| 3.32 | StellantriebTyp 1055/80110V 50-60 Hz · Größe 5-8 | 11050000132 | Im Shop suchenPDF S. 7 |
| 3.33 | StellantriebTyp 1055/80230V 50-60 Hz · Größe 5-8 | 11050000142 | Im Shop suchenPDF S. 7 |
| 3.34 | Abdeckhaube für Typ 1055/80 | 651399 | Im Shop suchenPDF S. 7 |
| 3.35 | ReglerscheibeGröße 5-8 | 15110115062 | Im Shop suchenPDF S. 7 |
| 3.36 | StahlbandGröße 5-8 | 15110115307 | Im Shop suchenPDF S. 7 |
| 3.37 | FührungsstückGröße 5-11 | 21137315147 | Im Shop suchenPDF S. 7 |
| 3.38 | BefestigungsstückGröße 5-8 | 15110115157 | Im Shop suchenPDF S. 7 |
| 3.40 | Platte | 15110115052 | Im Shop suchenPDF S. 7 |
| 3.41 | Reglerhebel | 25130315042 | Im Shop suchenPDF S. 7 |
| 3.42 | Sicherungsring A 10 x 1 | 435424 | Im Shop suchenPDF S. 7 |
| 3.43 | Sicherungsring A 10 x 1Welle 8 x 8 x 105 | 15110115147 | Im Shop suchenPDF S. 7 |
| 3.44 | Anschlusskabel (ohne Bild)9 x 0,75 x 1040 · Größe 1-8 | 11176204062 | Im Shop suchenPDF S. 7 |
| 3.44 | Anschlusskabel (ohne Bild)9 x 0,75 x 1420 · Größe 9-11 | 11196404032 | Im Shop suchenPDF S. 7 |
| 3.45 | Regelgestänge LuftG, GL – Z · Größe 5 | 15151615012 | Im Shop suchenPDF S. 7 |
| 3.45 | Regelgestänge LuftG, GL – Z · Größe 7-8 | 15171615022 | Im Shop suchenPDF S. 7 |
| 3.45 | Regelgestänge LuftG, GL – Z · Größe 5 | 15151615022 | Im Shop suchenPDF S. 7 |
| 3.45 | Regelgestänge LuftG, GL – Z · Größe 7-8 | 15171615032 | Im Shop suchenPDF S. 7 |
| 3.46 | Regelgestänge LuftM6 x 103 · Größe 5 | 15110115117 | Im Shop suchenPDF S. 7 |
| 3.46 | Regelgestänge LuftM6 x 143 · Größe 7-8 | 15110115127 | Im Shop suchenPDF S. 7 |
| 3.47 | Regelgestänge LuftGelenkkopf SFEV6 | 499001 | Im Shop suchenPDF S. 7 |
| 3.48 | Bundbolzen M6 x 63,0 | 15110115107 | Im Shop suchenPDF S. 7 |
| 3.48 | Bundbolzen M6 x 63,0M6 x 32,5 | 15132715077 | Im Shop suchenPDF S. 7 |
| 3.50 | zweistufige Brenner (ZM)G, GL 220-240 V Laufzeit 42 sek. · Größe 5-11 | 15132715102 | Im Shop suchenPDF S. 7 |
| 3.50 | zweistufige Brenner (ZM)G, GL 220-240 V Laufzeit 20 sek. · Größe 5-11 | 15132715182 | Im Shop suchenPDF S. 7 |
| 3.51 | Stellantrieb Typ SQM10220 -240V/50-60 Hz | 651418 | Im Shop suchenPDF S. 8 |
| (42 Sek. Laufzeit)110 V/50-60 Hz | 651417 | Im Shop suchenPDF S. 8 | |
| 3.51 | (42 Sek. Laufzeit)220 -240V/50-60 Hz | 651422 | Im Shop suchenPDF S. 8 |
| (mit 20 Sek. Laufzeit)110 V/50-60 Hz | 651423 | Im Shop suchenPDF S. 8 | |
| SQN 45.291 B9 WH 3 Nm | 651501 | Im Shop suchenPDF S. 8 | |
| SQN 48.497 B9 20 Nm | 651503 | Im Shop suchenPDF S. 8 | |
| 3.51 | SQN 48.497 B9 20 NmGL · Größe 5-9 | 15132715112 | Im Shop suchenPDF S. 8 |
| 3.51 | SQN 48.497 B9 20 Nmbis 70 kg/h Welle 00/0 RL · Größe 5 | 11157415012 | Im Shop suchenPDF S. 8 |
| 3.51 | SQN 48.497 B9 20 Nmbis 70 kg/h Welle 00/0 RGL · Größe 5 | 15651815102 | Im Shop suchenPDF S. 8 |
| 3.51 | SQN 48.497 B9 20 Nmbis 280 kg/h 1/2 RL · Größe 5+7 | 11177415012 | Im Shop suchenPDF S. 8 |
| 3.51 | SQN 48.497 B9 20 Nmbis 280 kg/h 1/2 RGL · Größe 5+7 | 15670715062 | Im Shop suchenPDF S. 8 |
| 3.51 | SQN 48.497 B9 20 Nmbis 280 kg/h 1/2 RMS/RGMS · Größe 7 | 11187415012 | Im Shop suchenPDF S. 8 |
| 3.51 | SQN 48.497 B9 20 Nmbis 280 kg/h 1/2 · Größe 8-10 | 11187415012 | Im Shop suchenPDF S. 8 |
| 3.51 | SQN 48.497 B9 20 Nmbis 420 kg/h 3/4 · Größe 10-11 | 18117415042 | Im Shop suchenPDF S. 8 |
| 3.51 | SQN 48.497 B9 20 Nmab 421 kg/h 4/5 · Größe 11 | 21160415022 | Im Shop suchenPDF S. 8 |
| 3.51 | SQN 48.497 B9 20 Nm22 Watt (ohne Bild) für Ölregler · Größe 7-11 | 794281 | Im Shop suchenPDF S. 8 |
| 3.55 | ReglerscheibeG · Größe 5-11 | 15132715062 | Im Shop suchenPDF S. 8 |
| 3.55 | ReglerscheibeGL · Größe 5-9 | 15132715062 | Im Shop suchenPDF S. 8 |
| 3.55 | ReglerscheibeRL, RGL, RMS, RGMS · Größe 5-11 | 12136221032 | Im Shop suchenPDF S. 8 |
| 3.56 | Führungsstück 18 x 20 | 21137315147 | Im Shop suchenPDF S. 8 |
| 3.57 | Sicherungsscheibe 4 | 431601 | Im Shop suchenPDF S. 8 |
| 3.58 | Verstellspindel M6/So.49 lang | 12136221787 | Im Shop suchenPDF S. 8 |
| 3.58 | Verstellspindel M6/So.55 lang | 12136221797 | Im Shop suchenPDF S. 8 |
| 3.58 | Verstellspindel M6/So.60 lang | 12136221807 | Im Shop suchenPDF S. 8 |
| 3.58 | Verstellspindel M6/So.65 lang | 12136221817 | Im Shop suchenPDF S. 8 |
| 3.58 | Verstellspindel M6/So.75 lang | 12136221827 | Im Shop suchenPDF S. 8 |
| 3.59 | Führungswinkel | 12136221967 | Im Shop suchenPDF S. 8 |
| 3.60 | Stahlband 16 x 0,8 x 212 | 11000437957 | Im Shop suchenPDF S. 8 |
| 3.61 | Paßscheibe | 12136221877 | Im Shop suchenPDF S. 8 |
| 3.62 | Befestigungswinkel | 12136221977 | Im Shop suchenPDF S. 8 |
| 3.63 | Hebel G, GL | 15132715177 | Im Shop suchenPDF S. 8 |
| 3.64 | Schraubbolzen | 12146421147 | Im Shop suchenPDF S. 8 |
| 3.65 | Kupplungsstück | 15132715277 | Im Shop suchenPDF S. 8 |
| 3.65 | Kupplungsstück66 mm (G, GL) | 15132715267 | Im Shop suchenPDF S. 8 |
| 3.65 | Kupplungsstück66 mm (RGL, RGMS) | 15632715077 | Im Shop suchenPDF S. 8 |
| 3.65 | Kupplungsstück142 mm | 15132715287 | Im Shop suchenPDF S. 8 |
| 3.65 | Kupplungsstück212 mm | 15632715047 | Im Shop suchenPDF S. 8 |
| 3.67 | Scheibenfeder5 x 6,5 | 490151 | Im Shop suchenPDF S. 8 |
| 3.67 | Scheibenfeder3 x 3,7 | 490157 | Im Shop suchenPDF S. 8 |
| 3.68 | ScheibenfederGrundplatte · Größe 5-11 | 15132715387 | Im Shop suchenPDF S. 8 |
| 3.69 | Buchse | 12146421127 | Im Shop suchenPDF S. 9 |
| 3.70 | BuchseGleitlager | 499089 | Im Shop suchenPDF S. 9 |
| 3.71 | BuchseLagerbuchse G-ZMA, ZMI | 15132715122 | Im Shop suchenPDF S. 9 |
| 3.72 | Buchse | 15632715057 | Im Shop suchenPDF S. 9 |
| 3.73 | Hebel 127 mm | 15632715067 | Im Shop suchenPDF S. 9 |
| 3.74 | Reglerhebel | 21137315152 | Im Shop suchenPDF S. 9 |
| 3.75 | Reglerhebel | 15151815072 | Im Shop suchenPDF S. 9 |
| 3.76 | ReglerhebelLaufrolle | 21730415052 | Im Shop suchenPDF S. 9 |
| 3.76 | Reglerhebelfür Reglerhebel 0,5 x 4,4 x 12 | 23230025067 | Im Shop suchenPDF S. 9 |
| 3.78 | ReglerhebelLeiste | 15132715337 | Im Shop suchenPDF S. 9 |
| 3.79 | Regelgestänge (Luft)G, GL, RL, RGL, RMS, RGMS · Größe 5 | 15151815082 | Im Shop suchenPDF S. 9 |
| 3.79 | Regelgestänge (Luft)G, GL, RL, RGL, RMS, RGMS · Größe 7-8 | 15170715032 | Im Shop suchenPDF S. 9 |
| 3.79 | Regelgestänge (Luft)G, GL, RL, RGL, RMS, RGMS · Größe 9-11 | 15190715052 | Im Shop suchenPDF S. 9 |
| 3.80 | Regelgestänge (Gas)G, GL · Größe 5 | 15151815092 | Im Shop suchenPDF S. 9 |
| 3.80 | Regelgestänge (Gas)G, GL · Größe 7-8 | 15170715042 | Im Shop suchenPDF S. 9 |
| 3.80 | Regelgestänge (Gas)G, GL · Größe 9-11 | 15190715062 | Im Shop suchenPDF S. 9 |
| 3.80 | Regelgestänge (Gas)RGL · Größe 5 | 15651815072 | Im Shop suchenPDF S. 9 |
| 3.80 | Regelgestänge (Gas)RGL, RGMS · Größe 7-8/2 | 15670715032 | Im Shop suchenPDF S. 9 |
| 3.80 | Regelgestänge (Gas)RGL, RGMS · Größe 9-10 | 15690715022 | Im Shop suchenPDF S. 9 |
| 3.80 | Regelgestänge (Gas)RGL, RGMS · Größe 11 | 19610715032 | Im Shop suchenPDF S. 9 |
| 3.81 | Regelgestänge (Gas)Gelenkkopf SFEV6 | 499001 | Im Shop suchenPDF S. 9 |
| 3.81 | Regelgestänge (Gas)9 x 0,75 x 1040 | 11176204062 | Im Shop suchenPDF S. 9 |
| 3.81 | Regelgestänge (Gas)12 x 0,75 x 1300 (ohne Bild) | 18127415072 | Im Shop suchenPDF S. 9 |
| ASZ8 .733 220 Ohm | 651434 | Im Shop suchenPDF S. 9 | |
| ASZ12.733 1000 Ohm | 651435 | Im Shop suchenPDF S. 9 | |
| 3.84 | Abdeckhaube für SQM10 (ohne Bild) | 651428 | Im Shop suchenPDF S. 9 |

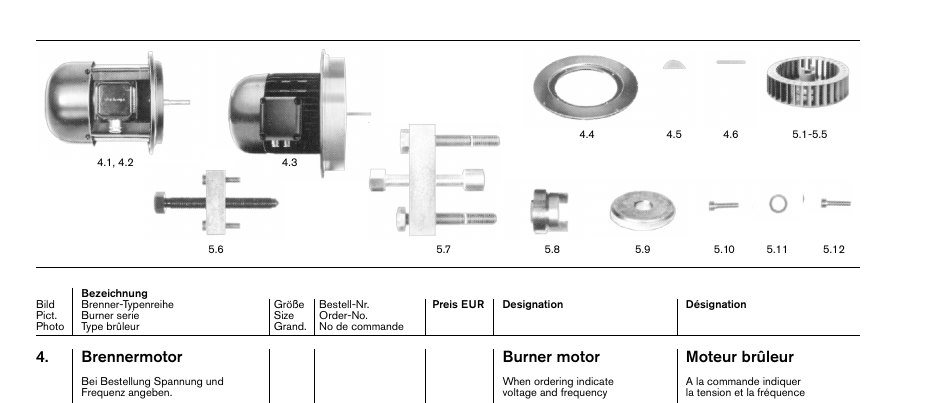

4. Brennermotor
14 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 10
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 4.1 | - W-D90/110-2/1 K5Größe 5 | 25151307210 | Im Shop suchenPDF S. 10 |
| 4.2 | - W-D112/140-2/3 K0 380-415 VGröße 7+ | 25171707310 | Im Shop suchenPDF S. 10 |
| - W-D112/140-2/3 K0Größe 7+ | 25171707350 | Im Shop suchenPDF S. 10 | |
| - W-D112/170-2/5 K0Größe 8+8/2 | 25181707230 | Im Shop suchenPDF S. 10 | |
| - W-D112/170-2/5 K0 380-415 VGröße 8+8/2 | 25181707210 | Im Shop suchenPDF S. 10 | |
| 4.3 | - W-D132/170-2/6 K5 380-415 VGröße 9 | 25191707010 | Im Shop suchenPDF S. 10 |
| - W-D132/210-2/10 K0 380-415 VGröße 10 | 25191007100 | Im Shop suchenPDF S. 10 | |
| - W-D132/210-2/12 K0 380-415 VGröße 11 | 25191107100 | Im Shop suchenPDF S. 10 | |
| 4.4 | ZwischenringL, MS, RL, RMS, G-ZMI · Größe 5 | 11155201037 | Im Shop suchenPDF S. 10 |
| 4.5 | Scheibenfeder 5 x 6,5Größe 5 | 490151 | Im Shop suchenPDF S. 10 |
| 4.6 | Paßfeder 6 x 6 x 45Größe 7-8/2 | 490316 | Im Shop suchenPDF S. 10 |
| 4.7 | Kabelverschraubung M20 x 1,5Größe 5 | 730602 | Im Shop suchenPDF S. 10 |
| 4.8 | Kabelverschraubung M25 x 1,5Größe 7-8/2 | 730603 | Im Shop suchenPDF S. 10 |
| 4.9 | Kabelverschraubung M32 x 1,5Größe 9-11 | 730604 | Im Shop suchenPDF S. 10 |
5. Gebläse
20 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 10
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 5.1 | TS-S 248 x 104 S1 50 HzGröße 5 | 11155208081 | Im Shop suchenPDF S. 10 |
| TS-S 248 x 104 S1 rot (60 Hz)Größe 5 | 11155208091 | Im Shop suchenPDF S. 10 | |
| 5.2 | TS-S 267 x 104,5 S1 50 HzGröße 7+8 | 11161208141 | Im Shop suchenPDF S. 10 |
| TS-S 248 x 104 S1 rot (60 Hz)Größe 7+8 | 11161208151 | Im Shop suchenPDF S. 10 | |
| 5.3 | TS-S 330 x 104,5 S1 grün (50 Hz)Größe 9 | 11197408201 | Im Shop suchenPDF S. 10 |
| TS-S 330 x 104,5 S1 rot (60 Hz)Größe 9 | 11197408211 | Im Shop suchenPDF S. 10 | |
| 5.4 | TS-S 345 x 104,5 S1 blau (50 Hz)Größe 10 | 21150408141 | Im Shop suchenPDF S. 10 |
| TS-S 331 x 104,5 S1 rot (60 Hz)Größe 10 | 11197408221 | Im Shop suchenPDF S. 10 | |
| 5.5 | TS-S 345 x 104,5 S1 blau (50 Hz)Größe 11 | 21150408141 | Im Shop suchenPDF S. 10 |
| TS-S 330 x 104,5 S1 rot (60 Hz)Größe 11 | 21150408151 | Im Shop suchenPDF S. 10 | |
| 5.6 | Abziehvorrichtung für GebläseradGröße 5-8 | 11111100012 | Im Shop suchenPDF S. 10 |
| 5.7 | Abziehvorrichtung für GebläseradWM 50 · Größe 9-11 | 25051400012 | Im Shop suchenPDF S. 10 |
| 5.8 | Kupplungsstück D132Größe 9-11 | 11197408117 | Im Shop suchenPDF S. 10 |
| 5.9 | Unterlegscheibefür Gebläseradbefestigung · Größe 5 | 11151208037 | Im Shop suchenPDF S. 10 |
| 5.9 | UnterlegscheibeGröße 7+8 | 11161208097 | Im Shop suchenPDF S. 10 |
| 5.10 | Schraube M10 x 40 linksGröße 9-11 | 402630 | Im Shop suchenPDF S. 10 |
| 5.11 | Sicherungsscheibe S6Größe 5 | 490003 | Im Shop suchenPDF S. 10 |
| 5.12 | Schraube M6 x 25Größe 5 | 402371 | Im Shop suchenPDF S. 10 |
| 5.12 | Schraube M6 x 25M8 x 20 · Größe 7+8 | 404414 | Im Shop suchenPDF S. 10 |
| 5.13 | Sicherungsscheibe S10 (ohne Bild)Größe 9-11 | 490006 | Im Shop suchenPDF S. 10 |

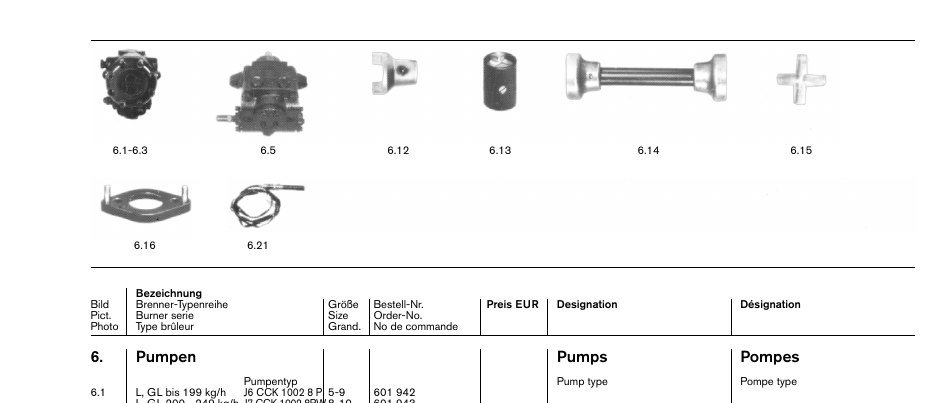

6. Pumpen
82 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 11
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 6.1 | PumpentypL, GL bis 199 kg/h J6 CCK 1002 8 P 5- · Größe 9 | 601942 | Im Shop suchenPDF S. 11 |
| 6.1 | PumpentypL, GL 200 - 249 kg/h, J7 CCK 1002 8PW 8- · Größe 10 | 601943 | Im Shop suchenPDF S. 11 |
| 6.2 | PumpentypM, E4 NCK 1069 8P 5 | 601944 | Im Shop suchenPDF S. 11 |
| 6.2 | PumpentypMS E6 NCK 1069 8P 7 | 601945 | Im Shop suchenPDF S. 11 |
| 6.2 | PumpentypMS E7 NCK 1069 8P 8-9 | 601946 | Im Shop suchenPDF S. 11 |
| 6.3 | PumpentypRL, RGL J6 CCK 1002 8 P 5 | 601942 | Im Shop suchenPDF S. 11 |
| 6.5 | R7+ (G) L8-10 ab 250 kg/hGröße TA2 | 601050 | Im Shop suchenPDF S. 11 |
| 6.5 | R7+ (G) L8-10 ab 250 kg/hR TA3 · Größe 8-10 | 601051 | Im Shop suchenPDF S. 11 |
| 6.5 | R7+ (G) L8-10 ab 250 kg/hR TA4 · Größe 11 | 601052 | Im Shop suchenPDF S. 11 |
| 6.6 | J6, J7 L, GLGröße 5-9 | 11156406022 | Im Shop suchenPDF S. 11 |
| TA2 LGröße 10T | 18109406032 | Im Shop suchenPDF S. 11 | |
| E4 MGröße 5 | 11256406022 | Im Shop suchenPDF S. 11 | |
| E6/E7 MSGröße 7-9 | 11276406052 | Im Shop suchenPDF S. 11 | |
| E7, J6 RL, RGLGröße 5 | 11157406022 | Im Shop suchenPDF S. 11 | |
| TA 2 RMS, RGMSGröße 7 | 11177406032 | Im Shop suchenPDF S. 11 | |
| TA2, TA3 RGröße 8-10 | 11177406032 | Im Shop suchenPDF S. 11 | |
| TA4 RGröße 11 | 18117406022 | Im Shop suchenPDF S. 11 | |
| TA2 RL, RGLGröße 7 | 11177406042 | Im Shop suchenPDF S. 11 | |
| 6.8 | C und Deckeldichtung Set für J-Pumpe | 601939 | Im Shop suchenPDF S. 11 |
| Sieb-N und Deckeldichtung | 601955 | Im Shop suchenPDF S. 11 | |
| 6.11 | Set für E-PumpeWellendichtung für Pumpe J | 601060 | Im Shop suchenPDF S. 11 |
| E | 601059 | Im Shop suchenPDF S. 11 | |
| TA | 601027 | Im Shop suchenPDF S. 11 | |
| 6.12 | PumpenkupplungL, M, MS, GL · Größe 5-10 | 11101109022 | Im Shop suchenPDF S. 11 |
| 6.12 | PumpenkupplungRL, RGL · Größe 5 | 11101109022 | Im Shop suchenPDF S. 11 |
| 6.13 | PumpenkupplungRL, RMS · Größe 7-11 | 11178209012 | Im Shop suchenPDF S. 11 |
| 6.13 | PumpenkupplungRGL, RGMS · Größe 9-11 | 11178209012 | Im Shop suchenPDF S. 11 |
| 6.13 | PumpenkupplungL 10 T mit TA2 · Größe 10T | 11178209012 | Im Shop suchenPDF S. 11 |
| 6.13 | PumpenkupplungRGL, RGMS · Größe 7+8 | 15570709082 | Im Shop suchenPDF S. 11 |
| 6.14 | Kupplungsmittelstück Länge mmL,M,RL,GL 141 · Größe 5 | 21136309032 | Im Shop suchenPDF S. 11 |
| 6.14 | Kupplungsmittelstück Länge mmRGL, GL mit WMK 162 · Größe 5 | 21115309032 | Im Shop suchenPDF S. 11 |
| 6.14 | Kupplungsmittelstück Länge mmL,MS,RL,RMS,GL 188,5 · Größe 7+8 | 11176409032 | Im Shop suchenPDF S. 11 |
| 6.14 | Kupplungsmittelstück Länge mmL mit Pumpe J, MS 208,5 · Größe 9 | 11196409032 | Im Shop suchenPDF S. 11 |
| 6.14 | Kupplungsmittelstück Länge mmRL 208,5 · Größe 7-LN | 11196409032 | Im Shop suchenPDF S. 11 |
| 6.14 | Kupplungsmittelstück Länge mmRL,RMS,GL 200 · Größe 9-11 | 11197409012 | Im Shop suchenPDF S. 11 |
| 6.14 | Kupplungsmittelstück Länge mmRGL, RGMS 200 · Größe 7-11 | 11197409012 | Im Shop suchenPDF S. 11 |
| 6.14 | Kupplungsmittelstück Länge mmL mit Pumpe TA 2 200 · Größe 9, 10T | 11197409012 | Im Shop suchenPDF S. 11 |
| 6.15 | Kupplungskreuz,Größe 5-11 | 11115109017 | Im Shop suchenPDF S. 11 |
| 6.15 | Kupplungskreuz,GL mit J-Pumpe 7-9 | 11188206012 | Im Shop suchenPDF S. 11 |
| 6.21 | Heizpatrone 110 V/ 80 W E | 794284 | Im Shop suchenPDF S. 11 |
| 6.21 | Heizpatrone 110 V/ 80 W E110 V/110 W TA | 794285 | Im Shop suchenPDF S. 11 |
| 6.21 | Heizpatrone 110 V/ 80 W E230 V/ 88 W E | 794290 | Im Shop suchenPDF S. 11 |
| 6.21 | Heizpatrone 110 V/ 80 W E230 V/110 W TA | 794291 | Im Shop suchenPDF S. 11 |
| 6.22 | Zwischenstutzen M16 x 1,5 x 25 | 730900 | Im Shop suchenPDF S. 11 |
| 6.41 | Zwischenstutzen M16 x 1,5 x 25WMK 10, 230 V GL, RGL · Größe 5 | 21811409052 | Im Shop suchenPDF S. 12 |
| 6.41 | Zwischenstutzen M16 x 1,5 x 25WMK 20, 230 V GL · Größe 7-9 | 21820409052 | Im Shop suchenPDF S. 12 |
| 6.41 | Zwischenstutzen M16 x 1,5 x 25WMK 20/1, 230 V RGL, RGMS · Größe 7-11 | 21821409052 | Im Shop suchenPDF S. 12 |
| 6.41 | Zwischenstutzen M16 x 1,5 x 25WMK 10, 110 V | 21811409062 | Im Shop suchenPDF S. 12 |
| 6.41 | Zwischenstutzen M16 x 1,5 x 25WMK 20, 110 V | 21820409062 | Im Shop suchenPDF S. 12 |
| 6.41 | Zwischenstutzen M16 x 1,5 x 25WMK 20/1, 110 V | 21821409062 | Im Shop suchenPDF S. 12 |
| 6.42 | Steckerkabel mit GleichrichterGröße 5-11 | 25010109022 | Im Shop suchenPDF S. 12 |
| 6.43 | Steckerkabel mit GleichrichterGL, RGL · Größe 5 | 15551809012 | Im Shop suchenPDF S. 12 |
| 6.43 | Steckerkabel mit GleichrichterGL, RGL, RGMS · Größe 7-8 | 15570709012 | Im Shop suchenPDF S. 12 |
| 6.43 | Steckerkabel mit GleichrichterGL, RGL, RGMS · Größe 9-11 | 15590709012 | Im Shop suchenPDF S. 12 |
| 6.44 | HaltescheibeGL, RGL · Größe 5-11 | 15510109037 | Im Shop suchenPDF S. 12 |
| 6.45 | DistanzscheibeGL, RGL · Größe 5 | 15510109047 | Im Shop suchenPDF S. 12 |
| 6.46 | PumpenflanschGL, RGL · Größe 5 | 15510106017 | Im Shop suchenPDF S. 12 |
| 6.46 | PumpenflanschGL, RGL · Größe 7-11 | 15590706017 | Im Shop suchenPDF S. 12 |
| 6.47 | AbziehvorrichtungGröße 5-11 | 15590700022 | Im Shop suchenPDF S. 12 |
| 6.51 | Ansaug- und RücklaufschlauchL, GL G 1/2 13 1000 5-9 | 491019 | Im Shop suchenPDF S. 12 |
| 6.51 | Ansaug- und RücklaufschlauchL, GL G 1/2 13 1300 5-9 | 491031 | Im Shop suchenPDF S. 12 |
| 6.51 | Ansaug- und RücklaufschlauchRL, RGL G 1/2 13 1000 5 | 491019 | Im Shop suchenPDF S. 12 |
| 6.51 | Ansaug- und RücklaufschlauchRL, RGL G 1/2 13 1300 5 | 491031 | Im Shop suchenPDF S. 12 |
| 6.51 | Ansaug- und RücklaufschlauchRL, RGL M30x1,5 20 1000 7 · Größe -10 | 491137 | Im Shop suchenPDF S. 12 |
| 6.51 | Ansaug- und RücklaufschlauchRL, RGL M30x1,5 20 1300 7 · Größe -10 | 491033 | Im Shop suchenPDF S. 12 |
| 6.51 | Ansaug- und RücklaufschlauchRL, RGL M38x1,5 25 1300 1 · Größe 1 | 491035 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)M G 1/2 12 700 · Größe 5 | 491119 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)M, MS G 1/2 12 1300 | 491094 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)M, MS G 1/2 12 1000 · Größe 5 | 491093 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)MS M30x1,5 20 1000 · Größe 7-10 | 491095 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)MS M30x1,5 20 1300 · Größe 7-10 | 491096 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)RMS M30x1,5 20 1000 · Größe 7-10 | 491095 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)RMS M30x1,5 20 1300 · Größe 7-10 | 491096 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)RMS M38x1,5 25 1150 · Größe 11 | 491097 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)RMS M38x1,5 25 1500 · Größe 11 | 491109 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)G1/2” x G1/2” x 37 DN13 | 11151200037 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)M30 x 1,5 x G1 x 41 DN20 | 11215100057 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)M38 x 1,5 x G1 x 43 DN25 | 12236200077 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)G 3/8 x G 3/8 DN 8 | 11101100067 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)DN 13 | 453250 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)DN 20 | 453251 | Im Shop suchenPDF S. 12 |
| 6.52 | und MS bis max. 150 °C (Edelstahl)DN 25 | 453252 | Im Shop suchenPDF S. 12 |

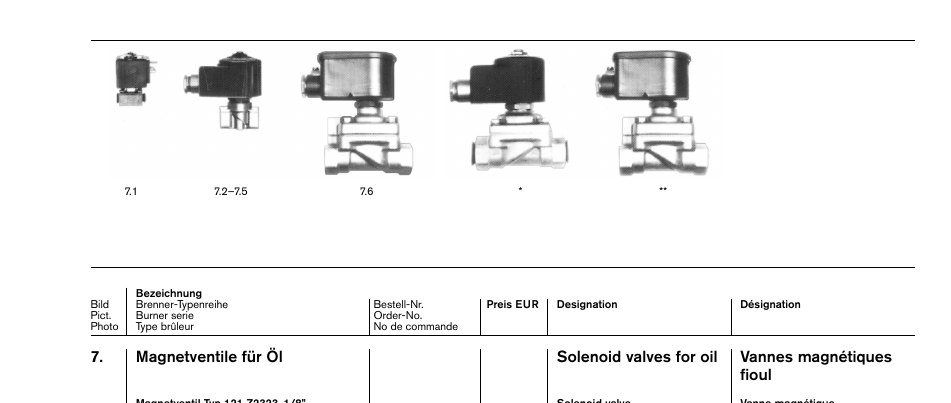

7. Magnetventile für Öl
172 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 13
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 7.1 | stromlos geschlossen230 V 50 Hz, 240 V 60 Hz | 604480 | Im Shop suchenPDF S. 13 |
| 7.1 | stromlos geschlossen110 V/50 Hz/ 115 V 60 Hz | 604481 | Im Shop suchenPDF S. 13 |
| 7.1 | stromlos geschlossen220V60Hz | 604482 | Im Shop suchenPDF S. 13 |
| 7.1 | stromlos geschlossen240V50Hz | 604480 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen55 V/60Hz*, | 604611 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen58 V/50 Hz*, 60 V/60 Hz* | 604601 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen110 V/60Hz*, | 604612 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen115 V/50 Hz*, 120 V/60 Hz* | 604602 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen220 V/60Hz*, | 604613 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen230 V/50 Hz*, 240 V/60 Hz* | 604603 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen55 V/60Hz*, | 604614 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen58 V/50 Hz**, 60 V/60 Hz** | 604604 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen110 V/60Hz**, | 604615 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen115 V/50 Hz**, 120 V/60 Hz** | 604605 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen220 V/60Hz**, | 604616 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen230 V/50 Hz**, 240 V/60 Hz** | 604606 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen120 V/50 Hz* | 604609 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen120 V/50 Hz* | 604607 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen240 V50 Hz* | 604608 | Im Shop suchenPDF S. 13 |
| 7.2 | stromlos geschlossen240 V50 Hz** | 604610 | Im Shop suchenPDF S. 13 |
| 7.3 | stromlos offen110 V/60Hz*, | 604676 | Im Shop suchenPDF S. 13 |
| 7.3 | stromlos offen115 V/50 Hz*, 120V/60 Hz* | 604597 | Im Shop suchenPDF S. 13 |
| 7.3 | stromlos offen220 V/60Hz*, | 604677 | Im Shop suchenPDF S. 13 |
| 7.3 | stromlos offen230 V/50 Hz*, 240V/60 Hz* | 604598 | Im Shop suchenPDF S. 13 |
| 7.3 | stromlos offen110 V/60Hz**, | 604678 | Im Shop suchenPDF S. 13 |
| 7.3 | stromlos offen115 V/50 Hz**, 120V/60 Hz** | 604599 | Im Shop suchenPDF S. 13 |
| 7.3 | stromlos offen220 V/60Hz**, | 604679 | Im Shop suchenPDF S. 13 |
| 7.3 | stromlos offen230 V/50 Hz**, 240V/60 Hz** | 604600 | Im Shop suchenPDF S. 13 |
| 7.3 | stromlos offen240 V/50 Hz* | 604568 | Im Shop suchenPDF S. 13 |
| 7.3 | stromlos offen240 V/50Hz** | 604570 | Im Shop suchenPDF S. 13 |
| 7.4 | stromlos geschlossen55 V/60Hz*, | 604630 | Im Shop suchenPDF S. 13 |
| 7.4 | stromlos geschlossen58 V/50 Hz*, 60V/60 Hz* | 604512 | Im Shop suchenPDF S. 13 |
| 7.4 | stromlos geschlossen110 V/60Hz*, | 604631 | Im Shop suchenPDF S. 13 |
| 7.4 | stromlos geschlossen115 V/50 Hz*, 120V/60 Hz* | 604513 | Im Shop suchenPDF S. 13 |
| 7.4 | stromlos geschlossen220 V/60Hz*, | 604632 | Im Shop suchenPDF S. 13 |
| 7.4 | stromlos geschlossen230 V/50 Hz*, 240V/60 Hz* | 604514 | Im Shop suchenPDF S. 13 |
| 7.4 | stromlos geschlossen120 V/50Hz* | 604571 | Im Shop suchenPDF S. 13 |
| 7.4 | stromlos geschlossen240V/50Hz* | 604572 | Im Shop suchenPDF S. 13 |
| 7.5 | stromlos geschlossen55 V/60Hz**, | 604633 | Im Shop suchenPDF S. 13 |
| 7.5 | stromlos geschlossen58 V/50 Hz**, 60V/60 Hz | 604515 | Im Shop suchenPDF S. 13 |
| 7.5 | stromlos geschlossen110 V/60Hz**, | 604634 | Im Shop suchenPDF S. 13 |
| 7.5 | stromlos geschlossen115 V/50 Hz**, 120V/60 Hz | 604516 | Im Shop suchenPDF S. 13 |
| 7.5 | stromlos geschlossen220 V/60Hz**, | 604635 | Im Shop suchenPDF S. 13 |
| 7.5 | stromlos geschlossen230 V/50 Hz**, 240V/60 Hz | 604517 | Im Shop suchenPDF S. 13 |
| 7.5 | stromlos geschlossen120V/50Hz** | 604573 | Im Shop suchenPDF S. 13 |
| 7.6 | stromlos geschlossen55 V/60 Hz* | 604643 | Im Shop suchenPDF S. 13 |
| 7.6 | stromlos geschlossen58 V/50 Hz*, 60 V/60 Hz* | 604530 | Im Shop suchenPDF S. 13 |
| 7.6 | stromlos geschlossen110 V/60 Hz* | 604644 | Im Shop suchenPDF S. 13 |
| 7.6 | stromlos geschlossen115 V/50 Hz*, 120 V/60 Hz* | 604531 | Im Shop suchenPDF S. 13 |
| 7.6 | stromlos geschlossen220 V/60 Hz* | 604645 | Im Shop suchenPDF S. 13 |
| 7.6 | stromlos geschlossen230 V/50 Hz*, 240 V/60 Hz* | 604532 | Im Shop suchenPDF S. 13 |
| 7.6 | stromlos geschlossen120V/50Hz* | 604583 | Im Shop suchenPDF S. 13 |
| 7.7 | stromlos geschlossen55 V/60 Hz** | 604646 | Im Shop suchenPDF S. 14 |
| 7.7 | stromlos geschlossen58 V/50 Hz**, 60 V/60 Hz** | 604533 | Im Shop suchenPDF S. 14 |
| 7.7 | stromlos geschlossen110 V/60 Hz** | 604647 | Im Shop suchenPDF S. 14 |
| 7.7 | stromlos geschlossen115 V/50 Hz**, 120 V/60 Hz** | 604534 | Im Shop suchenPDF S. 14 |
| 7.7 | stromlos geschlossen220 V/60 Hz** | 604648 | Im Shop suchenPDF S. 14 |
| 7.7 | stromlos geschlossen230 V/50 Hz**, 240 V/60 Hz** | 604535 | Im Shop suchenPDF S. 14 |
| 7.8 | stromlos geschlossen55 V/60 Hz* | 604660 | Im Shop suchenPDF S. 14 |
| 7.8 | stromlos geschlossen58 V/50 Hz*, 60 V/60 Hz* | 604518 | Im Shop suchenPDF S. 14 |
| 7.8 | stromlos geschlossen110 V/60 Hz* | 604661 | Im Shop suchenPDF S. 14 |
| 7.8 | stromlos geschlossen115 V/50 Hz*, 120 V/60 Hz* | 604519 | Im Shop suchenPDF S. 14 |
| 7.8 | stromlos geschlossen220 V/60 Hz* | 604662 | Im Shop suchenPDF S. 14 |
| 7.8 | stromlos geschlossen230 V/50 Hz*, 240 V/60 Hz* | 604520 | Im Shop suchenPDF S. 14 |
| 7.8 | stromlos geschlossen120V/50Hz* | 604575 | Im Shop suchenPDF S. 14 |
| 7.9 | stromlos geschlossen55 V/60 Hz** | 604663 | Im Shop suchenPDF S. 14 |
| 7.9 | stromlos geschlossen58 V/50 Hz**, 60 V/60 Hz** | 604521 | Im Shop suchenPDF S. 14 |
| 7.9 | stromlos geschlossen110 V/60 Hz** | 604664 | Im Shop suchenPDF S. 14 |
| 7.9 | stromlos geschlossen115 V/50 Hz**, 120 V/60 Hz** | 604522 | Im Shop suchenPDF S. 14 |
| 7.9 | stromlos geschlossen220 V/60 Hz** | 604665 | Im Shop suchenPDF S. 14 |
| 7.9 | stromlos geschlossen230 V/50 Hz**, 240 V/60 Hz** | 604523 | Im Shop suchenPDF S. 14 |
| Typ 483 764, 9 Watt110V/50 Hz, 115V/60 Hz | 604452 | Im Shop suchenPDF S. 14 | |
| 7.9 | Typ 483 764, 9 Watt230V50 Hz, 240 V 60 Hz | 604453 | Im Shop suchenPDF S. 14 |
| 7.9 | Typ 483 764, 9 Watt240V/50Hz | 604453 | Im Shop suchenPDF S. 14 |
| 7.9 | Typ 483 764, 9 Watt220V/60Hz | 604471 | Im Shop suchenPDF S. 14 |
| 7.11 | Typ 483 824, 19 Watt 55V/60 Hz | 604620 | Im Shop suchenPDF S. 14 |
| 7.11 | Typ 483 824, 19 Watt 55V/60 Hz58V/50 Hz, 60V/60 Hz | 604551 | Im Shop suchenPDF S. 14 |
| 7.11 | Typ 483 824, 19 Watt 55V/60 Hz110V/60Hz | 604621 | Im Shop suchenPDF S. 14 |
| 7.11 | Typ 483 824, 19 Watt 55V/60 Hz115V/50 Hz, 120 V/60 Hz | 604552 | Im Shop suchenPDF S. 14 |
| 7.11 | Typ 483 824, 19 Watt 55V/60 Hz120V/50Hz | 604593 | Im Shop suchenPDF S. 14 |
| 7.11 | Typ 483 824, 19 Watt 55V/60 Hz220V/60Hz | 604622 | Im Shop suchenPDF S. 14 |
| 7.11 | Typ 483 824, 19 Watt 55V/60 Hz230V/50 Hz, 240 V/60 Hz | 604553 | Im Shop suchenPDF S. 14 |
| 7.11 | Typ 483 824, 19 Watt 55V/60 Hz240V/50 Hz | 604594 | Im Shop suchenPDF S. 14 |
| 7.12 | Typ 483 541, 20 Watt 55V/60Hz | 604638 | Im Shop suchenPDF S. 14 |
| 7.12 | Typ 483 541, 20 Watt 55V/60Hz58V/50 Hz, 60V/60 Hz | 604554 | Im Shop suchenPDF S. 14 |
| 7.12 | Typ 483 541, 20 Watt 55V/60Hz110V/60Hz | 604639 | Im Shop suchenPDF S. 14 |
| 7.12 | Typ 483 541, 20 Watt 55V/60Hz115V/50 Hz, 120 V/60 Hz | 604555 | Im Shop suchenPDF S. 14 |
| 7.12 | Typ 483 541, 20 Watt 55V/60Hz120V/50 Hz | 604595 | Im Shop suchenPDF S. 14 |
| 7.12 | Typ 483 541, 20 Watt 55V/60Hz220V/60Hz | 604640 | Im Shop suchenPDF S. 14 |
| 7.12 | Typ 483 541, 20 Watt 55V/60Hz230V/50 Hz, 240 V/60 Hz | 604556 | Im Shop suchenPDF S. 14 |
| 7.12 | Typ 483 541, 20 Watt 55V/60Hz240V/50 Hz | 604596 | Im Shop suchenPDF S. 14 |
| 7.12 | Typ 483 541, 20 Watt 55V/60HzG3/8”, PN 50 | 499042 | Im Shop suchenPDF S. 15 |
| 7.16 | Steckdose mit Kabel 1100 mm | 716536 | Im Shop suchenPDF S. 15 |
| (ohne Bild)RL, RGL · Größe 5-7 | 11176413022 | Im Shop suchenPDF S. 15 | |
| 7.16 | (ohne Bild)MS, RMS, RGMS · Größe 5-8 | 11215113077 | Im Shop suchenPDF S. 15 |
| 7.19 | (ohne Bild)MS, RGL · Größe 9-11 | 11226113057 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RMS · Größe 9-11 | 11296413017 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RL8, RL8/2, RGL8-RGL10 | 11177413052 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RL9-RL11, RGL11 | 11197413042 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)M · Größe 5 | 11256413022 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)MS · Größe 7-9 | 11276413012 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RMS · Größe 7-10 | 11257413052 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)Größe 9-11 | 18217413012 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RL5-RL8/2, RGL8-RGL10 | 11157413037 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RL9-RL11, RGL11 | 11197413047 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)M, MS · Größe 5-9 | 11256413012 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RMS · Größe 7-8/2 | 21237413017 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)Größe 9-11 | 11297413027 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RL5-RL8/2, RGL8-RGL10 | 11157413052 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RL9-RL11, RGL11 | 11197413032 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)M · Größe 5 | 11256413062 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)MS · Größe 7-9 | 11276413022 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RMS · Größe 7-8/2 | 11257413062 | Im Shop suchenPDF S. 15 |
| 7.20 | (ohne Bild)RMS · Größe 9-11 | 11297413042 | Im Shop suchenPDF S. 15 |
| 7.24 | Thermometer 0-160 °C | 642011 | Im Shop suchenPDF S. 15 |
| 7.24 | Thermometer 0-160 °C6LL M 10 x 1 x G 1/8” x 71 | 11215113177 | Im Shop suchenPDF S. 16 |
| 7.24 | Thermometer 0-160 °C6LL M 10 x 1 x G 1/8” x 23 | 11157413077 | Im Shop suchenPDF S. 16 |
| 7.24 | Thermometer 0-160 °C8LL M 12 x 1 x G 1/8” x 23,5 · Größe 5-11 | 11138113077 | Im Shop suchenPDF S. 16 |
| 7.24 | Thermometer 0-160 °C8LL M 12 x 1 x G 1/8” x 25 · Größe 7-11 | 11157413087 | Im Shop suchenPDF S. 16 |
| 7.24 | Thermometer 0-160 °C8LL M 12 x 1 x G 1/8” x 71 · Größe 7-10 | 11226113107 | Im Shop suchenPDF S. 16 |
| 7.24 | Thermometer 0-160 °C10LL M 16 x 1,5 x G 1/4” x 35 · Größe 5-11 | 11157413017 | Im Shop suchenPDF S. 16 |
| 7.24 | Thermometer 0-160 °C10LL M 16 x 1,5 x G 1/4” x 71,5 · Größe 9-11 | 11197413027 | Im Shop suchenPDF S. 16 |
| 7.24 | Thermometer 0-160 °C12 x G 1/4” x 42 | 12146485032 | Im Shop suchenPDF S. 16 |
| 7.24 | Thermometer 0-160 °C12 x G 3/8” x 46 | 12146485042 | Im Shop suchenPDF S. 16 |
| 7.24 | Thermometer 0-160 °C12LL M 18 x 1,5 x G 1/4” x 35 · Größe 5-10 | 11157413027 | Im Shop suchenPDF S. 16 |
| 7.24 | Thermometer 0-160 °C12LL M 18 x 1,5 x G 3/8” x 36,5 · Größe 9-11 | 11197413037 | Im Shop suchenPDF S. 16 |
| 7.26 | Bundschraube G 1/8” (ohne Bild)Größe 5-11 | 11157413097 | Im Shop suchenPDF S. 16 |
| 7.28 | Aufnahmehülse für HeizpatroneGröße 5-9 | 11256413047 | Im Shop suchenPDF S. 16 |
| 7.28 | Aufnahmehülse für Heizpatrone10,0 x 14 x 1,5 · Größe 5-11 | 440034 | Im Shop suchenPDF S. 16 |
| 7.28 | Aufnahmehülse für Heizpatrone13,5 x 17 x 1,5 · Größe 5-11 | 440010 | Im Shop suchenPDF S. 16 |
| 7.28 | Aufnahmehülse für Heizpatrone13,5 x 25 x 2,0 · Größe 5-11 | 440014 | Im Shop suchenPDF S. 16 |
| 7.28 | Aufnahmehülse für Heizpatrone16,0 x 20 x 1,5 · Größe 5-11 | 440048 | Im Shop suchenPDF S. 16 |
| 7.28 | Aufnahmehülse für Heizpatrone17,0 x 21 x 1,5 · Größe 5-11 | 440003 | Im Shop suchenPDF S. 16 |
| 7.28 | Aufnahmehülse für Heizpatrone21,0 x 26 x 1,5 · Größe 5-11 | 440020 | Im Shop suchenPDF S. 16 |
| 7.28 | Aufnahmehülse für Heizpatrone22,0 x 27 x 1,5 · Größe 5-11 | 440004 | Im Shop suchenPDF S. 16 |
| 7.30 | Schneidring M 10Größe 5-11 | 452412 | Im Shop suchenPDF S. 16 |
| 7.30 | Schneidring M 10M 12 · Größe 5-11 | 452413 | Im Shop suchenPDF S. 16 |
| 7.31 | Überwurfmutter M 10Größe 5-11 | 452828 | Im Shop suchenPDF S. 16 |
| 7.31 | Überwurfmutter M 10M 12 · Größe 5-11 | 452836 | Im Shop suchenPDF S. 16 |
| 7.32 | Heizpatrone komplett, 22 WattGröße 5-11 | 11238113042 | Im Shop suchenPDF S. 16 |
| 7.33 | Heizpatrone 230V/22WGröße 5-11 | 794281 | Im Shop suchenPDF S. 16 |
| 7.34 | Verschraubung-MagnetventilGröße L5-9 | 11116313058 | Im Shop suchenPDF S. 16 |
| 7.35 | Ventilträger | 27940531057 | Im Shop suchenPDF S. 16 |
| 7.36 | Federklammer | 27940531067 | Im Shop suchenPDF S. 16 |
| Typ DSB 146 F931 1 - 10 bar | 21000013070 | Im Shop suchenPDF S. 16 | |
| Typ DSB 158 F931 0 - 25 bar | 21000013080 | Im Shop suchenPDF S. 16 | |
| 7.38 | Temperaturschalter 60 °C, RMS7-11 | 11277413212 | Im Shop suchenPDF S. 16 |
| 7.38 | Temperaturschalter 60 °C, RMS7-11für Druckwächter | 17010510092 | Im Shop suchenPDF S. 16 |
| DMV-D 512/11 1 230V | 605206 | Im Shop suchenPDF S. 17 | |
| DMV-D 520/11 1 1/2-2 230V | 605208 | Im Shop suchenPDF S. 17 | |
| DMV-D 5080/11, eco DN80 230V | 625104 | Im Shop suchenPDF S. 17 | |
| DMV-D 5100/11, eco DN100 230V | 625108 | Im Shop suchenPDF S. 17 | |
| Typ A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 17 | |
| Rp 1/2” für DMV 507 | 605226 | Im Shop suchenPDF S. 17 | |
| Rp 3/4” für DMV 507 | 605227 | Im Shop suchenPDF S. 17 | |
| Rp 1 für DMV 507 | 605233 | Im Shop suchenPDF S. 17 | |
| Rp 1” für DMV 512 | 605228 | Im Shop suchenPDF S. 17 | |
| Rp 1 1/2 für DMV 520 | 605230 | Im Shop suchenPDF S. 17 | |
| Rp 2 für DMV 520 | 605231 | Im Shop suchenPDF S. 17 | |
| DMV 5100/11 | 605239 | Im Shop suchenPDF S. 17 | |
| DMV-D 512/11 1211 220-240V | 605942 | Im Shop suchenPDF S. 17 | |
| DMV-D 520/11 1212 220-240V | 605943 | Im Shop suchenPDF S. 17 | |
| DMV525/12 (Ab 07/2010) 220-240V | 625038 | Im Shop suchenPDF S. 17 | |
| DMV-D 5080/11, eco 1511/2P 220-240V | 625024 | Im Shop suchenPDF S. 17 | |
| DMV-D 5100/11, eco 1611/2P 220-240V | 625026 | Im Shop suchenPDF S. 17 | |
| 7.38 | DMV-D 5100/11, eco 1611/2P 220-240V10,5 x 2,25 Zündgasfl. DMV 507, 512, 520 | 445512 | Im Shop suchenPDF S. 17 |
| 7.38 | DMV-D 5100/11, eco 1611/2P 220-240V27 x 1,5 Zündgasfl. DMV 5065 - 5100 | 445517 | Im Shop suchenPDF S. 17 |
| 7.38 | DMV-D 5100/11, eco 1611/2P 220-240V57 x 3 Anschlussfl. DMV 507 | 445519 | Im Shop suchenPDF S. 17 |
| 7.38 | DMV-D 5100/11, eco 1611/2P 220-240V75 x 3,5 Anschlussfl. DMV 512, 520 | 445520 | Im Shop suchenPDF S. 17 |
| DMV 507 | 605996 | Im Shop suchenPDF S. 17 | |
| DMV 512 + 520 | 605997 | Im Shop suchenPDF S. 17 | |
| DMV-D../11 eco, /12 220-240 | 605989 | Im Shop suchenPDF S. 17 |

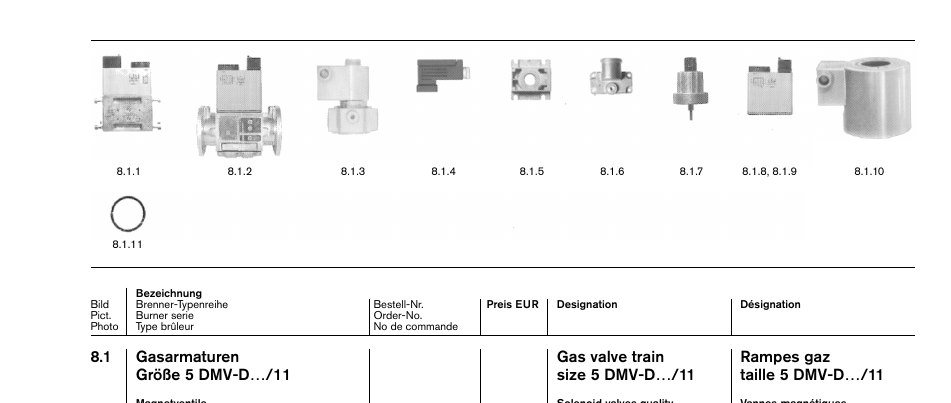

8. Gasarmaturen
42 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 17
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 8.1.1 | DMV-D 507/11 1/2-3/4 230V | 605204 | Im Shop suchenPDF S. 17 |
| 8.1.2 | DMV-D 5065/11, eco DN65 230V | 625100 | Im Shop suchenPDF S. 17 |
| 8.1.3 | SV-D 507 Rp 3/4” mbar, 230V | 605550 | Im Shop suchenPDF S. 17 |
| 8.1.6 | Zündgasflansch für DMV507 - DMV520 | 605232 | Im Shop suchenPDF S. 17 |
| 8.1.7 | Hydraulikbremse Set für DMV 507/11 | 605237 | Im Shop suchenPDF S. 17 |
| 8.1.8 | DMV-D 507/11 1111 220-240V | 605941 | Im Shop suchenPDF S. 17 |
| 8.1.9 | DMV525/12 (Bis 06/2010) 220-240V | 625022 | Im Shop suchenPDF S. 17 |
| 8.1.10 | DMV-D 5100/11, eco 1611/2P 220-240VMagnetspule Nr. 20 mit eingebautem | 605274 | Im Shop suchenPDF S. 17 |
| 8.1.12 | Verschlussschraube flach G1/8 mit O-Ring | 409040 | Im Shop suchenPDF S. 17 |

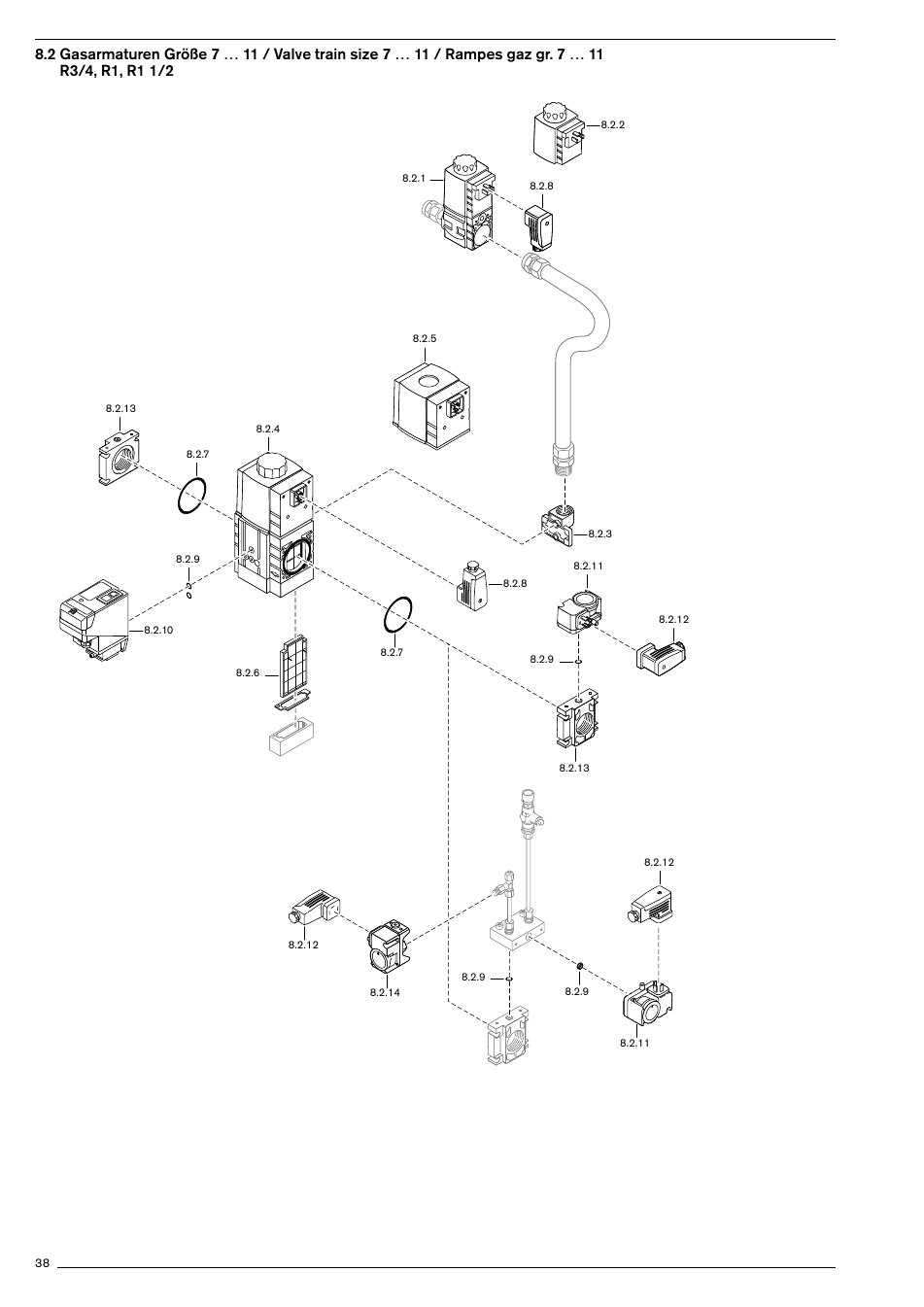

| 8.2.1 | R3/4, R1, R1 1/2Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 39 |
| 8.2.2 | R3/4, R1, R1 1/2Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 39 |
| 8.2.3 | Zündgasflansch G1/2" | 605232 | Im Shop suchenPDF S. 39 |
| 8.2.7 | O-Ring 75 x 3,5 | 445520 | Im Shop suchenPDF S. 39 |
| 8.2.9 | O-Ring 10,5 x 2,25 | 445512 | Im Shop suchenPDF S. 39 |
| 8.2.10 | Dichtheitskontrolle VPS 504 S04; 230V | 605580 | Im Shop suchenPDF S. 39 |
| 8.2.12 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 39 |

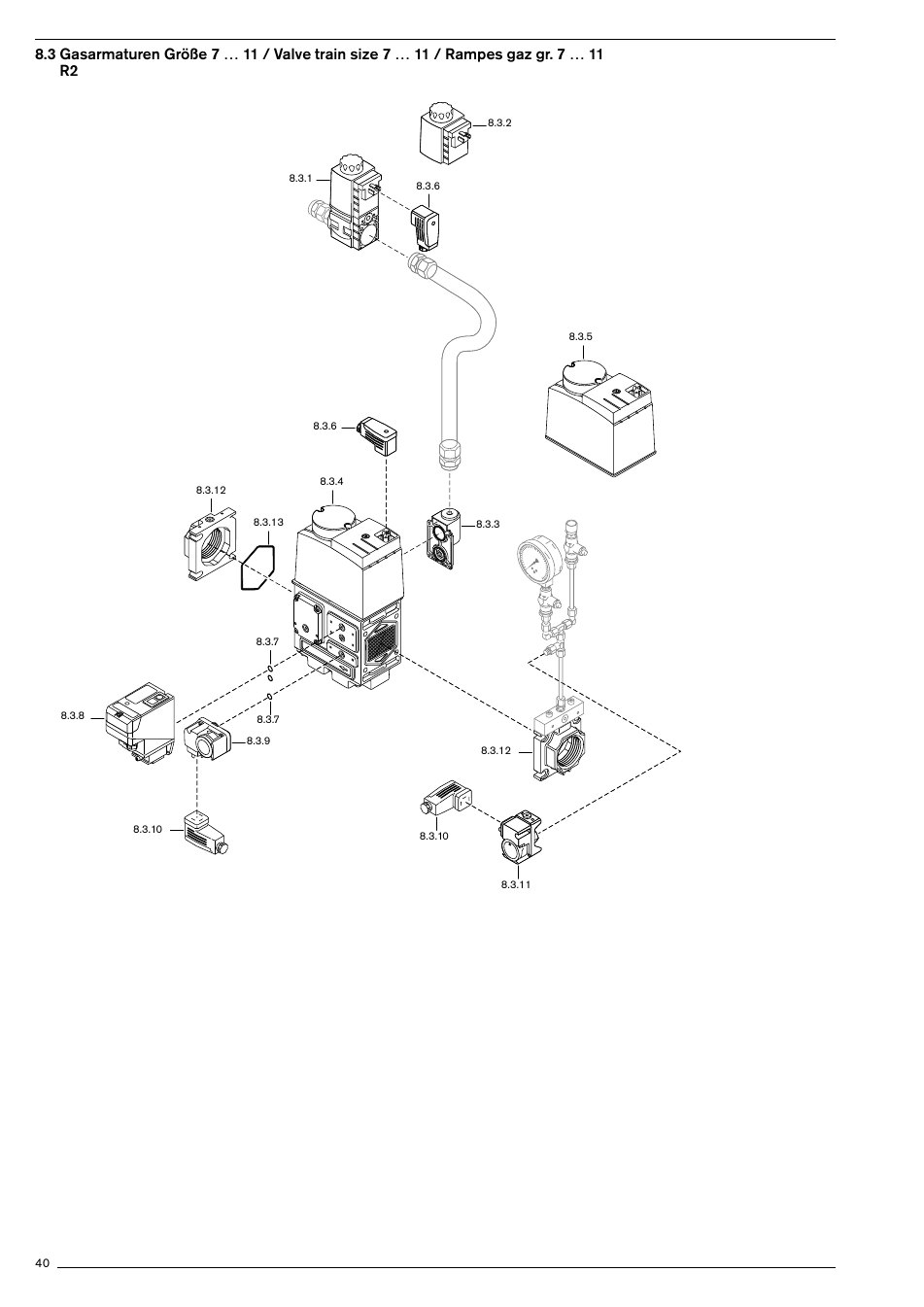

| 8.3.1 | R2Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 41 |
| 8.3.2 | R2Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 41 |
| 8.3.3 | Zündgasflansch G3/4" | 625032 | Im Shop suchenPDF S. 41 |
| 8.3.4 | Zündgasflansch G3/4"Magnetventil DMV 525/12; 220-240V | 625040 | Im Shop suchenPDF S. 41 |
| 8.3.5 | Zündgasflansch G3/4"Magnet DMV525/12 (Bis 06/2010) 220-240V | 625022 | Im Shop suchenPDF S. 41 |
| 8.3.7 | O-Ring 10,5 x 2,25 | 445512 | Im Shop suchenPDF S. 41 |
| 8.3.8 | Dichtheitskontrolle VPS 504 S04; 230V | 605580 | Im Shop suchenPDF S. 41 |
| 8.3.10 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 41 |
| 8.3.13 | Dichtungsset für Flansch DMV 525/12 | 625033 | Im Shop suchenPDF S. 41 |

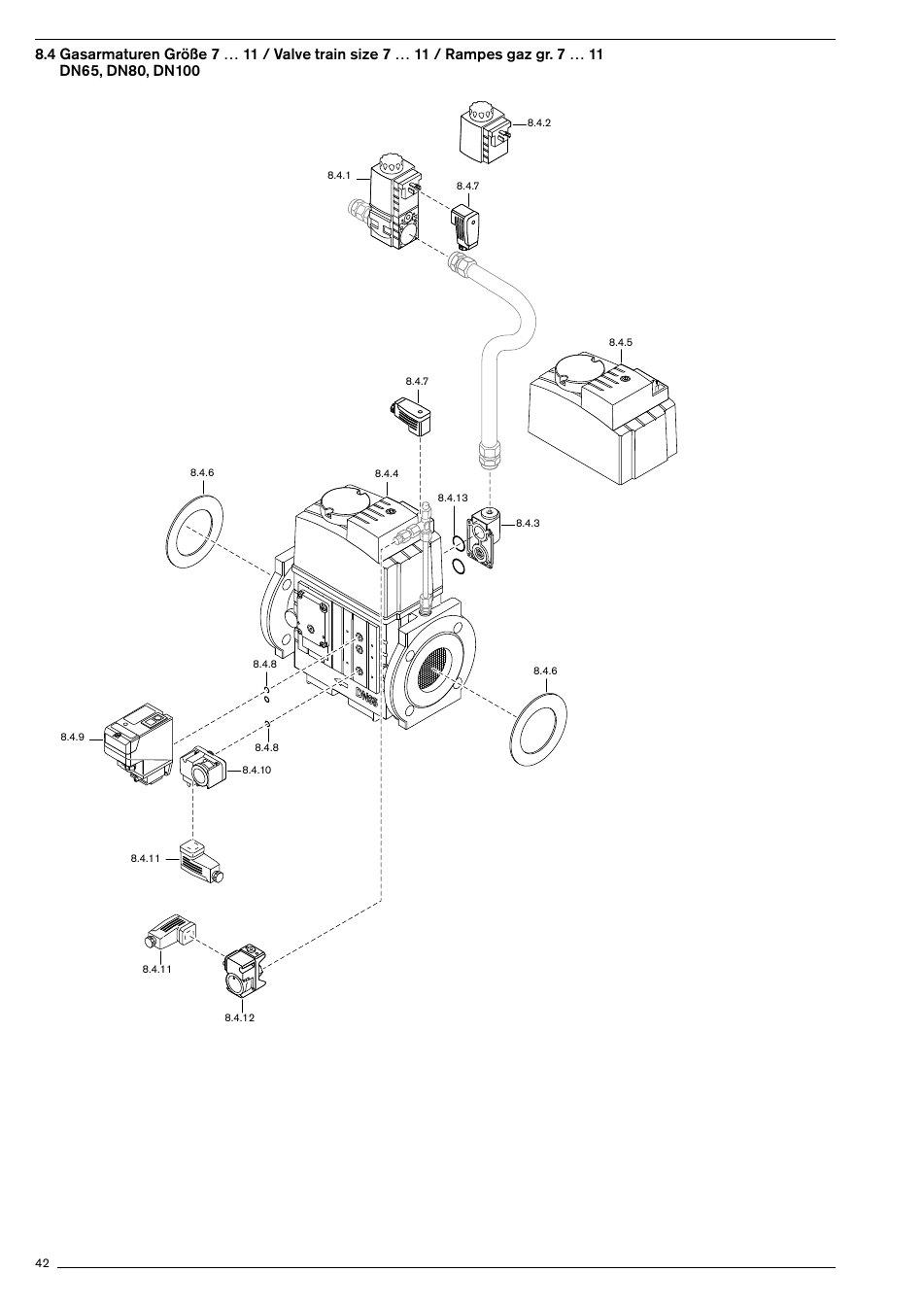

| 8.4.1 | DN65, DN80, DN100Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 43 |
| 8.4.2 | DN65, DN80, DN100Magnetspule SV-D 507; 230V IP65 Nr. 20 | 605274 | Im Shop suchenPDF S. 43 |
| 8.4.3 | Zündgasflansch G3/4" | 625032 | Im Shop suchenPDF S. 43 |
| 8.4.8 | O-Ring 10,5 x 2,25 | 445512 | Im Shop suchenPDF S. 43 |
| 8.4.9 | Dichtheitskontrolle VPS 504 S04; 230V | 605580 | Im Shop suchenPDF S. 43 |
| 8.4.11 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 43 |
| 8.4.13 | O-Ring 27 x 1,5 | 445517 | Im Shop suchenPDF S. 43 |
| 8.4.14 | O-Ring 27 x 1,5Leiterplatte DMV-D../11 eco, /12 220-240 | 605989 | Im Shop suchenPDF S. 43 |

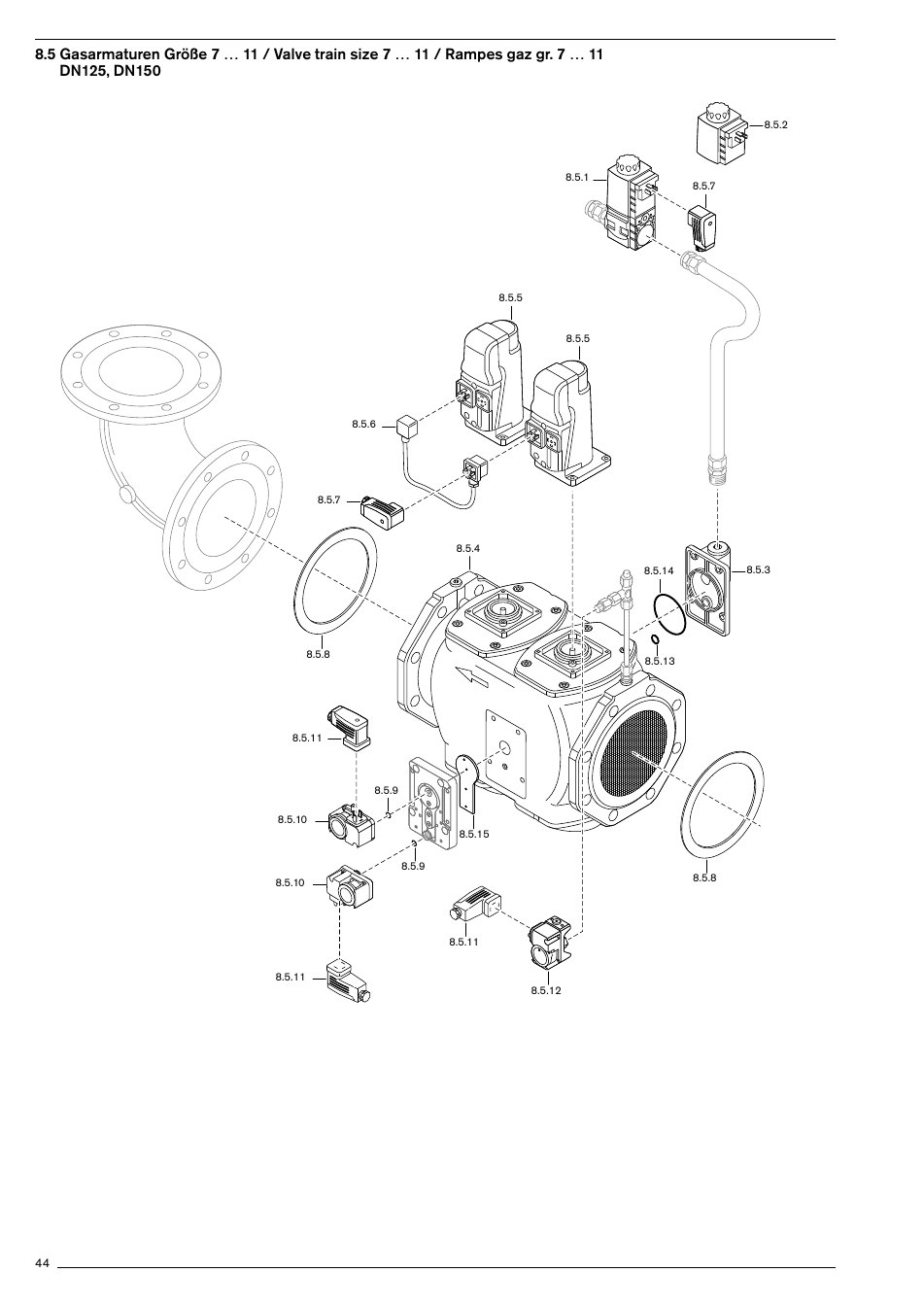

| 8.5.1 | DN125, DN150Magnetventil SV-D 507 Rp 3/4; 230V IP65 | 605550 | Im Shop suchenPDF S. 45 |
| 8.5.2 | DN125, DN150Magnetspule SV-D 507; 230V IP65 Nr.20 | 605274 | Im Shop suchenPDF S. 45 |
| 8.5.5 | Stellantrieb SKP15.004E2 220-240V | 625521 | Im Shop suchenPDF S. 45 |
| 8.5.6 | Zwischenstecker AGA62.000A00 | 625504 | Im Shop suchenPDF S. 45 |
| 8.5.9 | O-Ring 10,5 x 2,25 | 445512 | Im Shop suchenPDF S. 45 |
| 8.5.11 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 45 |
| 8.5.13 | O-Ring 10,7 x 2,6 | 445157 | Im Shop suchenPDF S. 45 |
| 8.5.14 | O-Ring 61,6 x 2,6 | 445158 | Im Shop suchenPDF S. 45 |
| 8.5.15 | Dichtung | 625508 | Im Shop suchenPDF S. 45 |

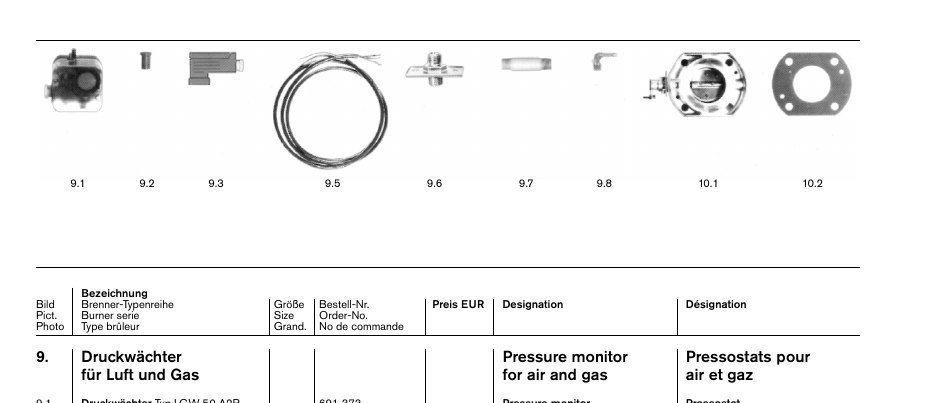

9. Druckwächter
16 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 18
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 9.1 | Druckwächter Typ LGW 50 A2P | 691373 | Im Shop suchenPDF S. 18 |
| Typ GW 50 A5/1 | 691378 | Im Shop suchenPDF S. 18 | |
| Typ GW 150 A5/1 | 691379 | Im Shop suchenPDF S. 18 | |
| Typ GW 500 A5/1 | 691380 | Im Shop suchenPDF S. 18 | |
| Typ GW 50 A6/1 | 691381 | Im Shop suchenPDF S. 18 | |
| Typ GW 150 A6/1 | 691382 | Im Shop suchenPDF S. 18 | |
| Typ GW 500 A6/1 | 691383 | Im Shop suchenPDF S. 18 | |
| 9.2 | Kappe für LGW | 446011 | Im Shop suchenPDF S. 18 |
| 9.3 | Stecker Typ A 4-polig GW m. Bund | 716653 | Im Shop suchenPDF S. 18 |
| 9.4 | O-Ring 10,5 x 2,25 für GW | 445512 | Im Shop suchenPDF S. 18 |
| 9.5 | Anschlusskabel 4 x 0,75 x 1000 | 25110324012 | Im Shop suchenPDF S. 18 |
| 9.6 | Rohrflansch komplett | 15131324022 | Im Shop suchenPDF S. 18 |
| 9.7 | Doppelnippel R 1/4” x 50 (Gas) | 13900026017 | Im Shop suchenPDF S. 18 |
| 9.8 | Einbauschraubstutzen R1/8” | 453003 | Im Shop suchenPDF S. 18 |
| 9.9 | Silikonschlauch 3,5 x 2 (ohne Bild) | 750418 | Im Shop suchenPDF S. 18 |
| 9.10 | Schlauchklemme | 790218 | Im Shop suchenPDF S. 18 |
10. Gasdrossel
23 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 18
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 10.1 | G, GL, RGL 50G, GL, RGL 50 · Größe 5 | 15151825060 | Im Shop suchenPDF S. 18 |
| G, GL, RGL 65G, GL, RGL 65 · Größe 7+8 | 15170725060 | Im Shop suchenPDF S. 18 | |
| G, GL, RGL 80G, GL, RGL 80 · Größe 9 + 10 | 15190725060 | Im Shop suchenPDF S. 18 | |
| G, RGL 100G, RGL 100 · Größe 11 | 19110725060 | Im Shop suchenPDF S. 18 | |
| G, GL, RGL 50/25G, GL, RGL 50/25 · Größe 5 | 15151825080 | Im Shop suchenPDF S. 18 | |
| G, GL, RGL 50/40G, GL, RGL 50/40 · Größe 5 | 15151825070 | Im Shop suchenPDF S. 18 | |
| G, GL, RGL, RGMS 65/40G, GL, RGL, RGMS 65/40 · Größe 7+8 | 15170725080 | Im Shop suchenPDF S. 18 | |
| G, GL, RGL, RGMS 65/50G, GL, RGL, RGMS 65/50 · Größe 7+8 | 15170725070 | Im Shop suchenPDF S. 18 | |
| G, GL, RGL, RGMS 80/50G, GL, RGL, RGMS 80/50 · Größe 9+10 | 15190725080 | Im Shop suchenPDF S. 18 | |
| G, GL, RGL, RGMS 80/65G, GL, RGL, RGMS 80/65 · Größe 9+10 | 15190725070 | Im Shop suchenPDF S. 18 | |
| G, Ausf. ZMI 80G, Ausf. ZMI 80 · Größe 9+10 | 15190725090 | Im Shop suchenPDF S. 18 | |
| G, Ausf. ZMI 100G, Ausf. ZMI 100 · Größe 11 | 19110725090 | Im Shop suchenPDF S. 18 | |
| G, RGL, RGMS 100/65G, RGL, RGMS 100/65 · Größe 11 | 19110725080 | Im Shop suchenPDF S. 18 | |
| G, RGL, RGMS 100/80G, RGL, RGMS 100/80 · Größe 11 | 19110725070 | Im Shop suchenPDF S. 18 | |
| G, Ausf. ZMI 50G, Ausf. ZMI 50 · Größe 5 | 15151825090 | Im Shop suchenPDF S. 18 | |
| 6565 · Größe 7 | 15170725090 | Im Shop suchenPDF S. 18 | |
| 10.2 | Dichtung für GasdrosselG, GL, RGL 50 · Größe 5 | 15151800127 | Im Shop suchenPDF S. 18 |
| 10.2 | Dichtung für GasdrosselG, GL, RGL 65 · Größe 7+8 | 15170700027 | Im Shop suchenPDF S. 18 |
| 10.2 | Dichtung für GasdrosselG, GL, RGL 80 · Größe 9 + 10 | 15190700017 | Im Shop suchenPDF S. 18 |
| 10.2 | Dichtung für GasdrosselG, RGL 100 · Größe 11 | 17720500037 | Im Shop suchenPDF S. 18 |
| 10.3 | AntriebsnabeGröße 5-11 | 15110125042 | Im Shop suchenPDF S. 18 |
| 10.4 | VerstellhebelGröße 5-11 | 16120825307 | Im Shop suchenPDF S. 18 |
| 10.5 | Drehfeder 0,8 x 10Größe 5-11 | 15110125087 | Im Shop suchenPDF S. 18 |

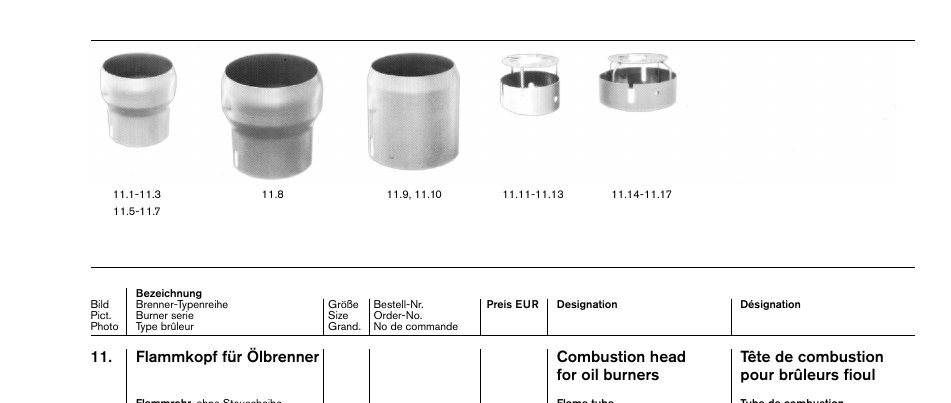

11. Flammkopf für Ölbrenner
71 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 19
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 11.1 | FlammrohrtypL, M, RL M5/1a · Größe 5 | 11151214127 | Im Shop suchenPDF S. 19 |
| 11.2 | FlammrohrtypL, MS, RL, RMS M6/1a · Größe 7 | 11161214017 | Im Shop suchenPDF S. 19 |
| 11.2 | FlammrohrtypL, MS, RL, RMS M7/1a · Größe 7+8 | 11176214047 | Im Shop suchenPDF S. 19 |
| 11.2 | FlammrohrtypL, MS, RL, RMS M8/1a · Größe 8 | 11186214037 | Im Shop suchenPDF S. 19 |
| (ohne Bild) M7/2aGröße 7 LN | 11176214432 | Im Shop suchenPDF S. 19 | |
| 11.3 | (ohne Bild) M7/2aL, MS, RL, RMS G7/2a · Größe 8/2 | 11186214057 | Im Shop suchenPDF S. 19 |
| 11.3 | (ohne Bild) M7/2aM9/1A | 11196414047 | Im Shop suchenPDF S. 19 |
| 11.5 | (z. B.: schamottierte Brennkammern)L, M, RL H1M5/1a · Größe 5 | 11151214157 | Im Shop suchenPDF S. 19 |
| 11.5 | (z. B.: schamottierte Brennkammern)L, M, RL H1M5/2a · Größe 5 | 11151214167 | Im Shop suchenPDF S. 19 |
| 11.6 | (z. B.: schamottierte Brennkammern)L, MS, RL, RMS H1M6/1a · Größe 7 | 11161214087 | Im Shop suchenPDF S. 19 |
| 11.6 | (z. B.: schamottierte Brennkammern)L, MS, RL, RMS H1M7/1a · Größe 7+8 | 11176214067 | Im Shop suchenPDF S. 19 |
| 11.6 | (z. B.: schamottierte Brennkammern)L, MS, RL, RMS H1M8/1a · Größe 8 | 11186214047 | Im Shop suchenPDF S. 19 |
| 11.7 | (z. B.: schamottierte Brennkammern)L, MS, RL, RMS H1G7/2a · Größe 8/2 | 11186214057 | Im Shop suchenPDF S. 19 |
| 11.7 | (z. B.: schamottierte Brennkammern)L, MS, RL, RMS H1U2/1 · Größe 8/2 | 11186214052 | Im Shop suchenPDF S. 19 |
| 11.9 | (z. B.: schamottierte Brennkammern)RL, RMS H1M10/2 · Größe 10 | 18107414042 | Im Shop suchenPDF S. 19 |
| 11.10 | (z. B.: schamottierte Brennkammern)RL, RMS H1M11/1 · Größe 11 | 12136614122 | Im Shop suchenPDF S. 19 |
| 11.11 | Stauscheibe, komplettM5/1a, M5/2a 125 x 40 · Größe 5 | 11151214072 | Im Shop suchenPDF S. 19 |
| 11.11 | Stauscheibe, komplettM5/1a 145 x 40 · Größe 5 | 11151214112 | Im Shop suchenPDF S. 19 |
| 11.12 | Stauscheibe, komplettM6/1a 145 x 40 · Größe 7 | 11161414052 | Im Shop suchenPDF S. 19 |
| 11.12 | Stauscheibe, komplettM6/1a, M7/1a, M8/1a 155 x 50 · Größe 7+8 | 11161414032 | Im Shop suchenPDF S. 19 |
| 11.12 | Stauscheibe, komplettM6/1a, M7/1a, M8/1a 165 x 50 · Größe 7+8 | 11161414042 | Im Shop suchenPDF S. 19 |
| 11.12 | Stauscheibe, komplettM6/1a, M7/1a, M8/1a 175 x 50 · Größe 7+8 | 11186214012 | Im Shop suchenPDF S. 19 |
| (ohne Bild) 160 x 29Größe 7 LN | 11176214382 | Im Shop suchenPDF S. 19 | |
| 11.13 | (ohne Bild) 160 x 29G7/2a, U2/1 155 x 50 · Größe 8/2 | 12126214082 | Im Shop suchenPDF S. 19 |
| 11.13 | (ohne Bild) 160 x 29G7/2a, U2/1, M9/1a 165 x 50 · Größe 8/2 | 12126214112 | Im Shop suchenPDF S. 19 |
| 11.13 | (ohne Bild) 160 x 29G7/2a, U2/1 175 x 50 · Größe 8/2 | 12126214122 | Im Shop suchenPDF S. 19 |
| 11.13 | (ohne Bild) 160 x 29M9/1a 185 x 50 · Größe 8/2 | 12126255012 | Im Shop suchenPDF S. 19 |
| 11.15 | (ohne Bild) 160 x 29M10/2 185 x 50 · Größe 10 | 18107414012 | Im Shop suchenPDF S. 19 |
| 11.16 | (ohne Bild) 160 x 29M10/2 200 x 50 · Größe 10 | 18107414022 | Im Shop suchenPDF S. 19 |
| 11.17 | (ohne Bild) 160 x 29M11/1 245 x 70 · Größe 11 | 18117414022 | Im Shop suchenPDF S. 19 |
| 11.17 | (ohne Bild) 160 x 29260 x 70 · Größe 11 | 18117414032 | Im Shop suchenPDF S. 19 |
| 11.31 | Verlängerung 100 mmL5Z | 11000029012 | Im Shop suchenPDF S. 20 |
| 11.31 | Verlängerung 100 mmRL5 | 11000981012 | Im Shop suchenPDF S. 20 |
| 11.31 | Verlängerung 100 mmL5T | 11059414012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8Z | 11000034012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZL8Z/2 | 11000046012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZL9Z | 11000675012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZRL7 | 11001059012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZRL8 | 11000242012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZRL8/2 | 11000246012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZRL9 | 11000676012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZRL10 | 18000046012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZRL11 | 18000024012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZL7T, L8T | 11000593012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZL8/2T | 11000595012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZL9T | 11000597012 | Im Shop suchenPDF S. 20 |
| 11.32 | Verlängerung 150 mm L7Z, L8ZL10T | 18000044012 | Im Shop suchenPDF S. 20 |
| 11.33 | Verlängerung 200mm L5T | 11059414042 | Im Shop suchenPDF S. 20 |
| 11.33 | Verlängerung 200mm L5TL5Z | 11000037012 | Im Shop suchenPDF S. 20 |
| 11.33 | Verlängerung 200mm L5TRL5 | 11000983012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8Z | 11000042012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZL8Z/2 | 11000043012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZL9Z | 11000043022 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZRL7 | 11001061012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZRL8 | 11000244012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZRL8/2 | 11000724012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZRL9 | 11000287012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZRL10 | 18000047012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZL7T, L8T | 11000594012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZL8T/2 | 11000596012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZL9T | 11000598012 | Im Shop suchenPDF S. 20 |
| 11.34 | Verlängerung 250 mm L7Z/L8ZL10T | 18000045012 | Im Shop suchenPDF S. 20 |
| 11.35 | Verlängerung 300 mm RL11 | 18000001072 | Im Shop suchenPDF S. 20 |
| 11.35 | Verlängerung 300 mm RL11RMS 11 | 18000087012 | Im Shop suchenPDF S. 20 |
| 11.36 | Stauscheibe (ohne Bild)M5/1a, M5/2a 125 x 40 | 11151283042 | Im Shop suchenPDF S. 20 |
| 11.36 | Stauscheibe (ohne Bild)135 x 40 | 11151283062 | Im Shop suchenPDF S. 20 |
| 11.36 | Stauscheibe (ohne Bild)M5/1a 145 x 40 | 11151283052 | Im Shop suchenPDF S. 20 |
| 11.36 | Stauscheibe (ohne Bild)M6/1a 145 x 40 | 11176283032 | Im Shop suchenPDF S. 20 |
| 11.36 | Stauscheibe (ohne Bild)M6/1a, M7/1a, M8/1a 155 x 50 | 11176283022 | Im Shop suchenPDF S. 20 |
| 11.36 | Stauscheibe (ohne Bild)M6/1a, M7/1a, M8/1a 165 x 50 | 11176283042 | Im Shop suchenPDF S. 20 |
| 11.36 | Stauscheibe (ohne Bild)M6/1a, M7/1a, M8/1a 175 x 50 | 11186283022 | Im Shop suchenPDF S. 20 |
12. Flammkopf für Gasbrenner
222 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 21
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 12.1 | GG · Größe 5/1 | 15151814212 | Im Shop suchenPDF S. 21 |
| 12.1 | GG · Größe 5/2 | 25150514012 | Im Shop suchenPDF S. 21 |
| 12.1 | GG · Größe 5-LN | 15151814282 | Im Shop suchenPDF S. 21 |
| 12.1 | GG · Größe 7 | 15170714132 | Im Shop suchenPDF S. 21 |
| 12.1 | GG · Größe 7-LN | 15170714282 | Im Shop suchenPDF S. 21 |
| 12.1 | GG · Größe 8 | 15180714072 | Im Shop suchenPDF S. 21 |
| 12.1 | GG · Größe 9 + 10 | 15190714012 | Im Shop suchenPDF S. 21 |
| 12.1 | GG · Größe 11 | 19110714012 | Im Shop suchenPDF S. 21 |
| 12.2 | GLGL · Größe 5 | 15551814072 | Im Shop suchenPDF S. 21 |
| 12.2 | GLGL · Größe 7 | 15570714052 | Im Shop suchenPDF S. 21 |
| 12.2 | GLGL · Größe 8 | 15580714032 | Im Shop suchenPDF S. 21 |
| 12.2 | GLGL · Größe 8-T | 15580814032 | Im Shop suchenPDF S. 21 |
| 12.2 | GLGL · Größe 9 | 15590714012 | Im Shop suchenPDF S. 21 |
| 12.2 | GLGL · Größe 9-T | 15590814012 | Im Shop suchenPDF S. 21 |
| RGLRGL · Größe 5 | 15651814062 | Im Shop suchenPDF S. 21 | |
| 12.2 | RGLRGL · Größe 7 | 15670714062 | Im Shop suchenPDF S. 21 |
| 12.2 | RGLRGL · Größe 8 | 15680714012 | Im Shop suchenPDF S. 21 |
| 12.2 | RGLRGL · Größe 9 + 10 | 15690714012 | Im Shop suchenPDF S. 21 |
| 12.2 | RGLRGL · Größe 11 | 19610714012 | Im Shop suchenPDF S. 21 |
| G, GL, RGL 110 x 50G, GL, RGL 110 x 50 · Größe 5/1 | 15132714172 | Im Shop suchenPDF S. 21 | |
| G 115 K x 40G 115 K x 40 · Größe 5/2 | 15051867092 | Im Shop suchenPDF S. 21 | |
| G 162 x 50G 162 x 50 · Größe 5-LN | 15151814537 | Im Shop suchenPDF S. 21 | |
| G, GL, RGL 110 x 50G, GL, RGL 110 x 50 · Größe 7 | 15132714172 | Im Shop suchenPDF S. 21 | |
| G 190 x 60G 190 x 60 · Größe 7-LN | 21730414197 | Im Shop suchenPDF S. 21 | |
| G, GL, RGL 120 x 50G, GL, RGL 120 x 50 · Größe 8 | 15170714212 | Im Shop suchenPDF S. 21 | |
| G, GL, RGL 130 x 70G, GL, RGL 130 x 70 · Größe 9-10 | 15190714052 | Im Shop suchenPDF S. 21 | |
| G, RGL 155 x 70G, RGL 155 x 70 · Größe 11 | 19110714022 | Im Shop suchenPDF S. 21 | |
| 12.4 | G, GL, RGL 173 x 100G, GL, RGL 173 x 100 · Größe 5/1 | 15151814252 | Im Shop suchenPDF S. 21 |
| G 173 x 104G 173 x 104 · Größe 5/2 | 25150514032 | Im Shop suchenPDF S. 21 | |
| G, GL, RGL 213 x 110G, GL, RGL 213 x 110 · Größe 7 | 15170714102 | Im Shop suchenPDF S. 21 | |
| G, GL, RGL 213 x 120G, GL, RGL 213 x 120 · Größe 8 | 15170714202 | Im Shop suchenPDF S. 21 | |
| RGMS 213 x 50RGMS 213 x 50 · Größe 7+8 | 15870714082 | Im Shop suchenPDF S. 21 | |
| G, GL, RGL 270 x 130G, GL, RGL 270 x 130 · Größe 9 + 10 | 15190714062 | Im Shop suchenPDF S. 21 | |
| RGMS 270 x 70RGMS 270 x 70 · Größe 9 + 10 | 15890714032 | Im Shop suchenPDF S. 21 | |
| G, RGL 315 x 155G, RGL 315 x 155 · Größe 11 | 16130814442 | Im Shop suchenPDF S. 21 | |
| RGMS 315 x 90RGMS 315 x 90 · Größe 11 | 16830814042 | Im Shop suchenPDF S. 21 | |
| G, GL, RGL 96 x 30 x 3G, GL, RGL 96 x 30 x 3 · Größe 5/1 | 15151814277 | Im Shop suchenPDF S. 21 | |
| G 96 x 38 x 3G 96 x 38 x 3 · Größe 5/2 | 25150514047 | Im Shop suchenPDF S. 21 | |
| G, GL, RGL 105,8 x 30 x 3G, GL, RGL 105,8 x 30 x 3 · Größe 7 | 15170714137 | Im Shop suchenPDF S. 21 | |
| G, GL, RGL 115,8 x 30 x 3G, GL, RGL 115,8 x 30 x 3 · Größe 8 | 15170714337 | Im Shop suchenPDF S. 21 | |
| G, GL, RGL 126 x 35 x 3G, GL, RGL 126 x 35 x 3 · Größe 9 + 10 | 16120814547 | Im Shop suchenPDF S. 21 | |
| G, RGL 151,8 x 35 x 3G, RGL 151,8 x 35 x 3 · Größe 11 | 16130814847 | Im Shop suchenPDF S. 21 | |
| 12.10 | Hülse G, GL, RGLGröße 5 | 15132714537 | Im Shop suchenPDF S. 22 |
| 12.10 | Hülse G, GL, RGLG, GL, RGL · Größe 7 | 15170714257 | Im Shop suchenPDF S. 22 |
| 12.10 | Hülse G, GL, RGLG, GL, RGL · Größe 8 | 15170714437 | Im Shop suchenPDF S. 22 |
| 12.10 | Hülse G, GL, RGLG, GL, RGL · Größe 9 + 10 | 15190714207 | Im Shop suchenPDF S. 22 |
| 12.10 | Hülse G, GL, RGLG, RGL · Größe 11 | 16140814297 | Im Shop suchenPDF S. 22 |
| seneinsatz (ohne Bild) GGröße 5-LN | 15050114037 | Im Shop suchenPDF S. 22 | |
| 12.10 | seneinsatz (ohne Bild) GG · Größe 7-LN | 15170714517 | Im Shop suchenPDF S. 22 |
| 12.11 | DüsenringGröße 5/1 | 15151814477 | Im Shop suchenPDF S. 22 |
| 12.11 | DüsenringGröße 5/2 | 25150514057 | Im Shop suchenPDF S. 22 |
| 12.11 | DüsenringGröße 7 | 15170714457 | Im Shop suchenPDF S. 22 |
| 12.11 | DüsenringGröße 8 | 15180714057 | Im Shop suchenPDF S. 22 |
| 12.11 | DüsenringGröße 9 + 10 | 15190714217 | Im Shop suchenPDF S. 22 |
| 12.11 | DüsenringGröße 11 | 16130814747 | Im Shop suchenPDF S. 22 |
| 12.12 | Elektrodenhalter, komplett GGröße 5 | 15151814222 | Im Shop suchenPDF S. 22 |
| 12.12 | Elektrodenhalter, komplett GG · Größe 7 | 15170714062 | Im Shop suchenPDF S. 22 |
| 12.12 | Elektrodenhalter, komplett GG · Größe 8 | 15170714192 | Im Shop suchenPDF S. 22 |
| 12.12 | Elektrodenhalter, komplett GG · Größe 9 + 10 | 15190714022 | Im Shop suchenPDF S. 22 |
| 12.12 | Elektrodenhalter, komplett GG · Größe 11 | 16130814422 | Im Shop suchenPDF S. 22 |
| 12.13 | Düsenkopf, komplett GLGröße 5 | 15551814082 | Im Shop suchenPDF S. 22 |
| 12.13 | Düsenkopf, komplett GLGL · Größe 7 | 15570714062 | Im Shop suchenPDF S. 22 |
| 12.13 | Düsenkopf, komplett GLGL · Größe 8 | 15570714082 | Im Shop suchenPDF S. 22 |
| 12.13 | Düsenkopf, komplett GLGL · Größe 9 | 15590714022 | Im Shop suchenPDF S. 22 |
| 12.13 | Düsenkopf, komplett GLGL, Ausf. T · Größe 8 | 15580814022 | Im Shop suchenPDF S. 22 |
| 12.13 | Düsenkopf, komplett GLGL, Ausf. T · Größe 9 | 15590814022 | Im Shop suchenPDF S. 22 |
| 12.14 | Düsenkopf, komplett GLRGL · Größe 5 | 15651814072 | Im Shop suchenPDF S. 22 |
| 12.14 | Düsenkopf, komplett GLRGL · Größe 7 | 15670714072 | Im Shop suchenPDF S. 22 |
| 12.14 | Düsenkopf, komplett GLRGL · Größe 8 | 15670714092 | Im Shop suchenPDF S. 22 |
| 12.14 | Düsenkopf, komplett GLRGL · Größe 9 + 10 | 15690714022 | Im Shop suchenPDF S. 22 |
| 12.14 | Düsenkopf, komplett GLRGL · Größe 11 | 19610714022 | Im Shop suchenPDF S. 22 |
| 12.14 | Düsenkopf, komplett GLRGMS · Größe 7+8 | 15870714102 | Im Shop suchenPDF S. 22 |
| 12.14 | Düsenkopf, komplett GLRGMS · Größe 9 + 10 | 15890714062 | Im Shop suchenPDF S. 22 |
| 12.14 | Düsenkopf, komplett GLRGMS · Größe 11 | 19810714032 | Im Shop suchenPDF S. 22 |
| 12.15 | Verschlusskörper, GGröße 9-10 | 15190714067 | Im Shop suchenPDF S. 22 |
| 12.15 | Verschlusskörper, GGröße 11 | 16130814577 | Im Shop suchenPDF S. 22 |
| (ohne Bild) RGLGröße 5-7 | 15632714032 | Im Shop suchenPDF S. 22 | |
| 12.15 | (ohne Bild) RGLmit Absperrvorrichtung RGL · Größe 8-11 | 11138110092 | Im Shop suchenPDF S. 22 |
| 12.15 | (ohne Bild) RGLRGMS · Größe 7-11 | 11138110092 | Im Shop suchenPDF S. 22 |
| 12.18 | ZündelektrodenGL links · Größe 5-9 | 15132714337 | Im Shop suchenPDF S. 22 |
| 12.18 | ZündelektrodenGL rechts · Größe 5-9 | 15532714207 | Im Shop suchenPDF S. 22 |
| 12.18 | ZündelektrodenRGL · Größe 5-7 | 15132714337 | Im Shop suchenPDF S. 22 |
| 12.18 | ZündelektrodenRGL links · Größe 8-11 | 11197410077 | Im Shop suchenPDF S. 22 |
| 12.18 | ZündelektrodenRGL rechts · Größe 8-11 | 11197410087 | Im Shop suchenPDF S. 22 |
| 12.18 | ZündelektrodenRGMS links · Größe 7-11 | 11197410077 | Im Shop suchenPDF S. 22 |
| 12.18 | ZündelektrodenRGMS rechts · Größe 7-11 | 11197410087 | Im Shop suchenPDF S. 22 |
| 12.19 | Fühlerelektrode GGröße 5-LN | 23210014207 | Im Shop suchenPDF S. 22 |
| 12.19 | Fühlerelektrode GG · Größe 7-LN | 13210114047 | Im Shop suchenPDF S. 22 |
| 12.19 | Fühlerelektrode G85 x 150, G · Größe 5-7 | 15132714347 | Im Shop suchenPDF S. 22 |
| 12.19 | Fühlerelektrode G85 x 200, G · Größe 8 | 15132714357 | Im Shop suchenPDF S. 22 |
| 12.19 | Fühlerelektrode G200 x 220, G · Größe 9-11 | 15132714197 | Im Shop suchenPDF S. 22 |
| 12.19 | Fühlerelektrode GG, GL · Größe 5-9 | 15132714367 | Im Shop suchenPDF S. 22 |
| 12.19 | Fühlerelektrode GG, RGL · Größe 9-11 | 11101110127 | Im Shop suchenPDF S. 22 |
| 12.19 | Fühlerelektrode GGL, RGL · Größe 5-7 | 15510314047 | Im Shop suchenPDF S. 22 |
| 12.23 | Elektrodenhalter G, GLGröße 5-7 | 25110314017 | Im Shop suchenPDF S. 22 |
| (Elektrodenstern) GL Ausführung TGröße 8+9 | 15580814017 | Im Shop suchenPDF S. 22 | |
| (Düsenhalter) RGLGröße 5-7 | 15632714017 | Im Shop suchenPDF S. 22 | |
| 12.23 | (Düsenhalter) RGLG9, RGL8-10, RGMS 7+8 | 15190714097 | Im Shop suchenPDF S. 23 |
| 12.23 | (Düsenhalter) RGLG, GL · Größe 8 | 15590714067 | Im Shop suchenPDF S. 23 |
| 12.23 | (Düsenhalter) RGLGL · Größe 9 | 15590714067 | Im Shop suchenPDF S. 23 |
| 12.23 | (Düsenhalter) RGLG · Größe 11 | 16130814887 | Im Shop suchenPDF S. 23 |
| 12.23 | (Düsenhalter) RGLRGL, RGMS · Größe 11 | 19610714017 | Im Shop suchenPDF S. 23 |
| 12.23 | (Düsenhalter) RGLG, GL,RGL · Größe 5-7 | 15110114257 | Im Shop suchenPDF S. 23 |
| 12.23 | (Düsenhalter) RGLG, GL, RGL (ohne Bild) · Größe 8-10 | 15190714027 | Im Shop suchenPDF S. 23 |
| 12.23 | (Düsenhalter) RGLG, RGL (ohne Bild) · Größe 11 | 16130814827 | Im Shop suchenPDF S. 23 |
| 12.27 | Stehbolzen Länge mmG, GL 177 · Größe 5 | 15151814467 | Im Shop suchenPDF S. 23 |
| 12.27 | Stehbolzen Länge mmG, GL 219 · Größe 7 | 15170714427 | Im Shop suchenPDF S. 23 |
| 12.27 | Stehbolzen Länge mmG, GL 218 · Größe 8 | 15170714267 | Im Shop suchenPDF S. 23 |
| 12.27 | Stehbolzen Länge mmG, GL 236 · Größe 9 + 10 | 15590714017 | Im Shop suchenPDF S. 23 |
| 12.27 | Stehbolzen Länge mmRGL 118 · Größe 8 | 15670714077 | Im Shop suchenPDF S. 23 |
| 12.27 | Stehbolzen Länge mmRGL 116 x 100 · Größe 9+10 | 15190714057 | Im Shop suchenPDF S. 23 |
| 12.27 | Stehbolzen Länge mmG, RGL 192 · Größe 11 | 19610714027 | Im Shop suchenPDF S. 23 |
| 12.28 | Düsenkopf GLGröße 5 | 15551814092 | Im Shop suchenPDF S. 23 |
| 12.28 | Düsenkopf GLGL · Größe 7 | 15570714092 | Im Shop suchenPDF S. 23 |
| 12.28 | Düsenkopf GLGL · Größe 8-9 | 15532714142 | Im Shop suchenPDF S. 23 |
| 12.30 | DruckschlauchGL, RGL, RGMS DN 6 x 600/ 8mm 5-8 | 11155200672 | Im Shop suchenPDF S. 23 |
| 12.30 | DruckschlauchGL, RGL, RGMS DN 6 x 800/ 8mm 9-11 | 11155200702 | Im Shop suchenPDF S. 23 |
| 12.30 | DruckschlauchRGL, RGMS DN 8 x 640/10mm 11 | 11155200502 | Im Shop suchenPDF S. 23 |
| 12.33 | VerschraubungRGL GR10/8PL · Größe 11 | 452048 | Im Shop suchenPDF S. 23 |
| 12.34 | Zündrohr G, GL, RGLGröße 5 | 15151814407 | Im Shop suchenPDF S. 23 |
| 12.34 | Zündrohr G, GL, RGLG, GL, RGL · Größe 7 | 15170714247 | Im Shop suchenPDF S. 23 |
| 12.34 | Zündrohr G, GL, RGLG, GL, RGL · Größe 8 | 15000744017 | Im Shop suchenPDF S. 23 |
| 12.35 | Zündrohr G, GL, RGLGröße 9 + 10 | 16120814667 | Im Shop suchenPDF S. 23 |
| 12.35 | Zündrohr G, GL, RGLG, RGL · Größe 11 | 16130814957 | Im Shop suchenPDF S. 23 |
| 12.36 | Anschlussflansch G, GL, RGLGröße 8-11 | 16120814637 | Im Shop suchenPDF S. 23 |
| 12.37 | Anschlusswinkel G, GL, RGLGröße 7-8 | 15070701047 | Im Shop suchenPDF S. 23 |
| 12.37 | Anschlusswinkel G, GL, RGLG, GL, RGL · Größe 9-11 | 15090701047 | Im Shop suchenPDF S. 23 |
| 12.38 | Spannhülse G, GL, RGLGröße 8-11 | 16120814657 | Im Shop suchenPDF S. 23 |
| 12.39 | Spannhülse G, GL, RGLGasschlauch DN 12 x 350 · Größe 8-10 | 491202 | Im Shop suchenPDF S. 23 |
| 12.39 | Spannhülse G, GL, RGLDN 12 x 450 · Größe 11 | 491201 | Im Shop suchenPDF S. 23 |
| 12.40 | Verschlussstopfen G, GL, RGLGröße 5 | 15132714547 | Im Shop suchenPDF S. 23 |
| 12.40 | Verschlussstopfen G, GL, RGLG, GL, RGL · Größe 7+8 | 15190714197 | Im Shop suchenPDF S. 23 |
| 12.41 | Zündkopf G, GL, RGLGröße 5 | 15132714202 | Im Shop suchenPDF S. 23 |
| 12.41 | Zündkopf G, GL, RGLG, GL, RGL · Größe 7 | 15170714142 | Im Shop suchenPDF S. 23 |
| 12.41 | Zündkopf G, GL, RGLG, GL, RGL · Größe 8 | 15000744022 | Im Shop suchenPDF S. 23 |
| 12.41 | Zündkopf G, GL, RGLG, GL, RGL · Größe 9-10 | 16120814302 | Im Shop suchenPDF S. 23 |
| 12.41 | Zündkopf G, GL, RGLG, RGL · Größe 11 | 19110714042 | Im Shop suchenPDF S. 23 |
| 12.42 | Fixierbolzen G, GL, RGLGröße 5 | 15151814577 | Im Shop suchenPDF S. 23 |
| 12.42 | Fixierbolzen G, GL, RGLG, GL, RGL · Größe 7 | 15170714527 | Im Shop suchenPDF S. 23 |
| 12.42 | Fixierbolzen G, GL, RGLG, GL, RGL · Größe 8 | 15170714537 | Im Shop suchenPDF S. 23 |
| 12.42 | Fixierbolzen G, GL, RGLG, GL, RGL · Größe 9 + 10 | 15190714227 | Im Shop suchenPDF S. 23 |
| 12.42 | Fixierbolzen G, GL, RGLG, RGL · Größe 11 | 19110714037 | Im Shop suchenPDF S. 23 |
| (ohne Bild)300 mm lang · Größe 5 | 21710514572 | Im Shop suchenPDF S. 24 | |
| 12.42 | (ohne Bild)400 mm lang · Größe 7-11 | 21710514582 | Im Shop suchenPDF S. 24 |
| 12.42 | (ohne Bild)400 mm lang · Größe 5 LN | 21710514512 | Im Shop suchenPDF S. 24 |
| 12.42 | (ohne Bild)500 mm lang · Größe 7 LN | 21710514592 | Im Shop suchenPDF S. 24 |
| 12.45 | Flammrohr, ohne StauscheibeG G5/3-a · Größe 5-LN | 15151814322 | Im Shop suchenPDF S. 24 |
| 12.45 | Flammrohr, ohne StauscheibeG, GL, RGL, RGMS 200 G5/1a · Größe 5/1 | 11161214017 | Im Shop suchenPDF S. 24 |
| 12.45 | Flammrohr, ohne StauscheibeG 215 G5/2a · Größe 5/2 | 25150514027 | Im Shop suchenPDF S. 24 |
| 12.45 | Flammrohr, ohne StauscheibeG, GL, RGL, RGMS 250 G7/1a · Größe 7 | 15170714127 | Im Shop suchenPDF S. 24 |
| 12.45 | Flammrohr, ohne StauscheibeG G7/3-A · Größe 7-LN | 15170714272 | Im Shop suchenPDF S. 24 |
| 12.46 | (z. B.: schamottierte Brennkammern)G, GL, RGL 200 H1G5/1a 5 · Größe /1 | 11161214087 | Im Shop suchenPDF S. 24 |
| 12.46 | (z. B.: schamottierte Brennkammern)G, GL, RGL 215 H1G5/2a 5 · Größe /2 | 25150514027 | Im Shop suchenPDF S. 24 |
| 12.46 | (z. B.: schamottierte Brennkammern)G, GL, RGL, RGMS 250 H1G7/1a 7 | 15170714307 | Im Shop suchenPDF S. 24 |
| 12.46 | (z. B.: schamottierte Brennkammern)G, GL, RGL, RGMS 265 H1G7/2a 8 | 11186214057 | Im Shop suchenPDF S. 24 |
| 12.46 | (z. B.: schamottierte Brennkammern)G, GL, RGL, RGMS 325 H1UG2/1a 9 + 10 | 16120814717 | Im Shop suchenPDF S. 24 |
| 12.46 | (z. B.: schamottierte Brennkammern)G, RGL, RGMS H1UG3/1a · Größe 11 | 16130914017 | Im Shop suchenPDF S. 24 |
| 12.51 | Verlängerung 100 mm GGröße 5 | 15000309012 | Im Shop suchenPDF S. 24 |
| 12.51 | Verlängerung 100 mm GG · Größe 5-LN | 15051814062 | Im Shop suchenPDF S. 24 |
| 12.51 | Verlängerung 100 mm GG · Größe 7 | 15000311012 | Im Shop suchenPDF S. 24 |
| 12.51 | Verlängerung 100 mm GG · Größe 7-LN | 15070714222 | Im Shop suchenPDF S. 24 |
| 12.51 | Verlängerung 100 mm GG · Größe 8 | 15000760012 | Im Shop suchenPDF S. 24 |
| 12.51 | Verlängerung 100 mm GG · Größe 9 + 10 | 15000244012 | Im Shop suchenPDF S. 24 |
| 12.52 | Verlängerung 100 mm GGL · Größe 5 | 15000310012 | Im Shop suchenPDF S. 24 |
| 12.52 | Verlängerung 100 mm GGL · Größe 7 | 15000312012 | Im Shop suchenPDF S. 24 |
| 12.52 | Verlängerung 100 mm GGL · Größe 8 | 15000768012 | Im Shop suchenPDF S. 24 |
| 12.52 | Verlängerung 100 mm GGL · Größe 9 | 15000250012 | Im Shop suchenPDF S. 24 |
| 12.52 | Verlängerung 100 mm GGL, Ausf. T · Größe 8 | 15000776012 | Im Shop suchenPDF S. 24 |
| 12.52 | Verlängerung 100 mm GGL, Ausf. T · Größe 9 | 15000697012 | Im Shop suchenPDF S. 24 |
| 12.52 | Verlängerung 100 mm GRGL · Größe 5 | 15000632012 | Im Shop suchenPDF S. 24 |
| 12.52 | Verlängerung 100 mm GRGL · Größe 7 | 15000635012 | Im Shop suchenPDF S. 24 |
| 12.52 | Verlängerung 100 mm GRGL · Größe 8 | 15000784012 | Im Shop suchenPDF S. 24 |
| 12.52 | Verlängerung 100 mm GRGL · Größe 9 + 10 | 15000256012 | Im Shop suchenPDF S. 24 |
| 12.53 | Verlängerung 200 mm GGröße 5 | 15000109012 | Im Shop suchenPDF S. 24 |
| 12.53 | Verlängerung 200 mm GG · Größe 5-LN | 15051814072 | Im Shop suchenPDF S. 24 |
| 12.53 | Verlängerung 200 mm GG · Größe 7 | 15000110012 | Im Shop suchenPDF S. 24 |
| 12.53 | Verlängerung 200 mm GG · Größe 7-LN | 15070714232 | Im Shop suchenPDF S. 24 |
| 12.53 | Verlängerung 200 mm GG · Größe 8 | 15000761012 | Im Shop suchenPDF S. 24 |
| 12.53 | Verlängerung 200 mm GG · Größe 9 + 10 | 15000245012 | Im Shop suchenPDF S. 24 |
| 12.53 | Verlängerung 200 mm GG · Größe 11 | 19000014012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GGL · Größe 5 | 15000114012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GGL · Größe 7 | 15000115012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GGL · Größe 8 | 15000769012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GGL · Größe 9 | 15000251012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GGL, Ausf. T · Größe 8 | 15000777012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GGL, Ausf. T · Größe 9 | 15000689012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GRGL · Größe 5 | 15000633012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GRGL · Größe 7 | 15000636012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GRGL · Größe 8 | 15000785012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GRGL · Größe 9 + 10 | 15000257012 | Im Shop suchenPDF S. 24 |
| 12.54 | Verlängerung 200 mm GRGL · Größe 11 | 19000016012 | Im Shop suchenPDF S. 24 |
| 12.55 | Verlängerung 300 mm GGröße 5 | 15000238012 | Im Shop suchenPDF S. 24 |
| 12.55 | Verlängerung 300 mm GG · Größe 5-LN | 15051814082 | Im Shop suchenPDF S. 24 |
| 12.55 | Verlängerung 300 mm GG · Größe 7 | 15000111012 | Im Shop suchenPDF S. 24 |
| 12.55 | Verlängerung 300 mm GG · Größe 7-LN | 15070714242 | Im Shop suchenPDF S. 24 |
| 12.55 | Verlängerung 300 mm GG · Größe 8 | 15000762012 | Im Shop suchenPDF S. 24 |
| 12.55 | Verlängerung 300 mm GG · Größe 9 + 10 | 15000127012 | Im Shop suchenPDF S. 24 |
| 12.55 | Verlängerung 300 mm GG · Größe 11 | 19000015012 | Im Shop suchenPDF S. 24 |
| 12.56 | Verlängerung 300 mm GGL · Größe 5 | 15000239012 | Im Shop suchenPDF S. 25 |
| 12.56 | Verlängerung 300 mm GGL · Größe 7 | 15000116012 | Im Shop suchenPDF S. 25 |
| 12.56 | Verlängerung 300 mm GGL · Größe 8 | 15000770012 | Im Shop suchenPDF S. 25 |
| 12.56 | Verlängerung 300 mm GGL · Größe 9 | 15000128012 | Im Shop suchenPDF S. 25 |
| 12.56 | Verlängerung 300 mm GGL, Ausf. T · Größe 8 | 15000778012 | Im Shop suchenPDF S. 25 |
| 12.56 | Verlängerung 300 mm GGL, Ausf. T · Größe 9 | 15000690012 | Im Shop suchenPDF S. 25 |
| 12.56 | Verlängerung 300 mm GRGL · Größe 5 | 15000634012 | Im Shop suchenPDF S. 25 |
| 12.56 | Verlängerung 300 mm GRGL · Größe 7 | 15000637012 | Im Shop suchenPDF S. 25 |
| 12.56 | Verlängerung 300 mm GRGL · Größe 8 | 15000786012 | Im Shop suchenPDF S. 25 |
| 12.56 | Verlängerung 300 mm GRGL · Größe 9 + 10 | 15000129012 | Im Shop suchenPDF S. 25 |
| 12.56 | Verlängerung 300 mm GRGL · Größe 11 | 19000017012 | Im Shop suchenPDF S. 25 |
| VerlängerungsrohrG, GL, RGL · Größe 5 | 15051814057 | Im Shop suchenPDF S. 25 | |
| 12.56 | VerlängerungsrohrG, GL, RGL, RGMS · Größe 7+8 | 15070714067 | Im Shop suchenPDF S. 25 |
| 12.56 | VerlängerungsrohrG, GL, RGL, RGMS · Größe 9 + 10 | 15090714217 | Im Shop suchenPDF S. 25 |
| 12.56 | VerlängerungsrohrG, GL, RGL · Größe 5 | 15051814067 | Im Shop suchenPDF S. 25 |
| 12.56 | VerlängerungsrohrG, GL, RGL, RGMS · Größe 7+8 | 15070714077 | Im Shop suchenPDF S. 25 |
| 12.56 | VerlängerungsrohrG, GL, RGL, RGMS · Größe 9 + 10 | 15090714227 | Im Shop suchenPDF S. 25 |
| 12.56 | VerlängerungsrohrG, RGL, RGMS · Größe 11 | 16000131017 | Im Shop suchenPDF S. 25 |
| 12.56 | VerlängerungsrohrG, GL, RGL · Größe 5 | 15051814077 | Im Shop suchenPDF S. 25 |
| 12.56 | VerlängerungsrohrG, GL, RGL, RGMS · Größe 7+8 | 15070714087 | Im Shop suchenPDF S. 25 |
| 12.56 | VerlängerungsrohrG, GL, RGL, RGMS · Größe 9 + 10 | 15090714237 | Im Shop suchenPDF S. 25 |
| 12.56 | VerlängerungsrohrG, RGL, RGMS · Größe 11 | 16000101017 | Im Shop suchenPDF S. 25 |
| 12.60 | Ionisationskabel (ohne Bild)700 mm für Verlängerung bis 300 mm · Größe 5-11 | 21710514612 | Im Shop suchenPDF S. 25 |
| 12.61 | Ionisationskabel (ohne Bild)800 mm für Verlängerung bis 300 mm · Größe 5-7 LN | 21710514552 | Im Shop suchenPDF S. 25 |
13. Flammkopf / Brennerkopf
56 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 25
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 13.1 | Düsenkreuz Ø140 L · Größe 5 | 11155210017 | Im Shop suchenPDF S. 25 |
| 13.2 | Düsenkreuz Ø180 L · Größe 7+8 | 11165210027 | Im Shop suchenPDF S. 25 |
| 13.3 | Düsenkreuz Ø180 L · Größe 8/2 | 11186210017 | Im Shop suchenPDF S. 25 |
| 13.4 | Düsenkreuz Ø234 L · Größe 9 | 11196410017 | Im Shop suchenPDF S. 25 |
| 13.5 | Düsenkreuz Ø140 RL · Größe 5 | 11155210017 | Im Shop suchenPDF S. 25 |
| 13.6 | Düsenkreuz Ø180 RL · Größe 7 | 11165210027 | Im Shop suchenPDF S. 25 |
| 13.6 | Düsenkreuz Ø180 RL, RMS · Größe 8+8/2 | 11178210017 | Im Shop suchenPDF S. 25 |
| 13.6 | Düsenkreuz Ø180 RMS · Größe 7 | 11178210017 | Im Shop suchenPDF S. 25 |
| 13.7 | Düsenkreuz Ø234 RL, RMS · Größe 9+10 | 11197410017 | Im Shop suchenPDF S. 25 |
| 13.8 | Düsenkreuz Ø234 RL, RMS · Größe 11 | 18117410017 | Im Shop suchenPDF S. 25 |
| 13.9 | Düsenkreuz, Bohrung 55 ØM · Größe 5 | 11256410037 | Im Shop suchenPDF S. 25 |
| 13.9 | Düsenkreuz, Bohrung 55 ØMS · Größe 7+8 | 11276410037 | Im Shop suchenPDF S. 25 |
| 13.9 | Düsenkreuz, Bohrung 55 ØMS · Größe 8/2 | 11286610037 | Im Shop suchenPDF S. 25 |
| 13.10 | DüsenkopfL–Z (zweistufig) mit Düsenkreuz · Größe 5 | 11156210032 | Im Shop suchenPDF S. 25 |
| und ZündelektrodenGröße 7+8 | 11176210012 | Im Shop suchenPDF S. 25 | |
| 13.10 | und ZündelektrodenGröße 8/2 | 11186210022 | Im Shop suchenPDF S. 25 |
| 13.10 | und ZündelektrodenGröße 9 | 11196410022 | Im Shop suchenPDF S. 25 |
| 13.10 | und ZündelektrodenL–T (dreistufig) ohne Bild · Größe 5 | 11059410012 | Im Shop suchenPDF S. 25 |
| 13.10 | und ZündelektrodenGröße 7+8 | 11179410012 | Im Shop suchenPDF S. 25 |
| 13.10 | und ZündelektrodenGröße 8/2 | 11189610012 | Im Shop suchenPDF S. 25 |
| 13.10 | und ZündelektrodenGröße 9+10 | 11199410012 | Im Shop suchenPDF S. 25 |
| 13.11 | und ZündelektrodenRL ohne Absperrventil · Größe 5-7 | 11127310012 | Im Shop suchenPDF S. 25 |
| 13.12 | und ZündelektrodenRL mit Absperrvorrichtung · Größe 8-11 | 11138110092 | Im Shop suchenPDF S. 25 |
| 13.12 | und ZündelektrodenRMS mit Absperrvorrichtung · Größe 7-11 | 11138110092 | Im Shop suchenPDF S. 25 |
| 13.13 | und ZündelektrodenMS (beheizte Ausführung) · Größe 5-9 | 21216310012 | Im Shop suchenPDF S. 25 |
| DN4 350 mm (ohne Bild)M, MS (zweistufig) 2,5 bar · Größe 5-9 | 11226110162 | Im Shop suchenPDF S. 26 | |
| Steinen-DüsenM, MS (zweistufig) 2,5 bar · Größe 5-9 | 11226110172 | Im Shop suchenPDF S. 26 | |
| 13.13 | Steinen-Düsen44 Watt, 230V für Düsenkopf · Größe 5-9 | 11256410112 | Im Shop suchenPDF S. 26 |
| 13.19 | Heizpatrone 44 Watt, 230V RMSGröße 7-11 | 11257410052 | Im Shop suchenPDF S. 26 |
| 13.21 | ZündelektrodenL (Z) links · Größe 5 | 11156410017 | Im Shop suchenPDF S. 26 |
| rechts | 11156410027 | Im Shop suchenPDF S. 26 | |
| 13.21 | rechtsL (Z) links · Größe 7+8 | 11176410037 | Im Shop suchenPDF S. 26 |
| 13.21 | rechts | 11176410047 | Im Shop suchenPDF S. 26 |
| 13.21 | rechtsL (Z) links · Größe 9 | 21116310117 | Im Shop suchenPDF S. 26 |
| 13.21 | rechts | 21116310127 | Im Shop suchenPDF S. 26 |
| 13.22 | rechtsL (T) links · Größe 5-8 | 11179410047 | Im Shop suchenPDF S. 26 |
| 13.22 | rechts | 11179410057 | Im Shop suchenPDF S. 26 |
| 13.22 | rechtsL (T) links · Größe 9+10 | 11199410047 | Im Shop suchenPDF S. 26 |
| 13.22 | rechts | 11199410057 | Im Shop suchenPDF S. 26 |
| 13.23 | rechtsM/MS links · Größe 5-9 | 21216310207 | Im Shop suchenPDF S. 26 |
| 13.23 | rechts | 21216310217 | Im Shop suchenPDF S. 26 |
| 13.24 | rechtsRL links · Größe 5 | 12136410067 | Im Shop suchenPDF S. 26 |
| 13.24 | rechts | 12136410077 | Im Shop suchenPDF S. 26 |
| 13.24 | rechtslinks · Größe 7 | 21140410207 | Im Shop suchenPDF S. 26 |
| 13.24 | rechts | 21140410217 | Im Shop suchenPDF S. 26 |
| 13.24 | rechtsGröße 7LN | 11176214407 | Im Shop suchenPDF S. 26 |
| 13.24 | rechtsRL 8-11, RMS 7-11 links | 11197410077 | Im Shop suchenPDF S. 26 |
| 13.24 | rechts | 11197410087 | Im Shop suchenPDF S. 26 |
| 13.24 | rechtsfür Zündelektroden | 11101110127 | Im Shop suchenPDF S. 26 |
| 13.26 | Halter für Ölleitungen, schwarzGröße 5 LN | 24121010057 | Im Shop suchenPDF S. 26 |
| 13.27 | FührungsrohrGröße 5 LN | 21136410012 | Im Shop suchenPDF S. 26 |
| 13.28 | FührungsrohrGleitfolie 7,8 x 134,8 · Größe 5 LN | 24130001027 | Im Shop suchenPDF S. 26 |
| 13.29 | Stellhebel OberteilGröße 5 LN | 24140010077 | Im Shop suchenPDF S. 26 |
| UnterteilGröße 5 LN | 24140010067 | Im Shop suchenPDF S. 26 | |
| 13.30 | BlendeGröße 5 LN | 11156414057 | Im Shop suchenPDF S. 26 |
| 13.30 | BlendeDN 4, 380 lg, Edelstahl · Größe 5 LN | 491130 | Im Shop suchenPDF S. 26 |
14. Düsen
218 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 27
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| Typ R - 45° Vollstrahl 3,50 | 602314 | Im Shop suchenPDF S. 27 | |
| Typ R - 60° Vollstrahl 3,50 | 602366 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,50 | 602014 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,504,00 | 602015 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,504,50 | 602016 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,505,00 | 602017 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,505,50 | 602018 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,506,00 | 602019 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,506,50 | 602020 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,507,00 | 602021 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,507,50 | 602022 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,508,50 | 602023 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 45° Halbstrahl 3,509,50 | 602024 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,50 | 602215 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,504,00 | 602216 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,504,50 | 602217 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,505,00 | 602218 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,505,50 | 602219 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,506,00 | 602220 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,506,50 | 602221 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,507,00 | 602222 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,507,50 | 602223 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,508,50 | 602224 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,509,50 | 602225 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5010,50 | 602226 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5012,00 | 602227 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5013,50 | 602228 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5015,50 | 602229 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5017,50 | 602230 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5019,50 | 602231 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5021,50 | 602232 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5024,00 | 602233 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5028,00 | 602234 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5030,00 | 602235 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5035,00 | 602236 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5040,00 | 602237 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5045,00 | 602238 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5050,00 | 602239 | Im Shop suchenPDF S. 27 | |
| Typ PLP - 60° Halbstrahl 3,5060,00 | 602240 | Im Shop suchenPDF S. 27 | |
| Typ S - 45° Vollstrahl 3,50 | 612021 | Im Shop suchenPDF S. 27 | |
| Typ S - 45° Vollstrahl 3,504,00 | 612022 | Im Shop suchenPDF S. 27 | |
| Typ S - 60° Vollstrahl 3,50 | 612220 | Im Shop suchenPDF S. 27 | |
| Typ S - 60° Vollstrahl 3,504,00 | 612221 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,50 | 612023 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,505,00 | 612024 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,505,50 | 612025 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,506,00 | 612026 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,506,50 | 612027 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,507,00 | 612028 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,507,50 | 612029 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,508,00 | 612030 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,509,00 | 612032 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5010,00 | 612034 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5011,00 | 612035 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5012,00 | 612036 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5013,00 | 612037 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5014,00 | 612038 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5015,00 | 612039 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5016,00 | 612040 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5018,00 | 612041 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5020,00 | 612042 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5022,00 | 612043 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5024,00 | 612044 | Im Shop suchenPDF S. 27 | |
| Typ SS - 45° Halbvollstrahl 4,5026,00 | 612045 | Im Shop suchenPDF S. 27 | |
| Typ SS - 60° Halbvollstrahl 4,50 | 612222 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,505,00 | 612223 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,505,50 | 612224 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,506,00 | 612225 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,506,50 | 612226 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,507,00 | 612227 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,507,50 | 612228 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,508,00 | 612229 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,509,00 | 612231 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5010,00 | 612233 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5011,00 | 612234 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5012,00 | 612235 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5013,00 | 612236 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5014,00 | 612237 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5015,00 | 612238 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5016,00 | 612239 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5018,00 | 612240 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5020,00 | 612241 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5022,00 | 612242 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5024,00 | 612243 | Im Shop suchenPDF S. 28 | |
| Typ SS - 60° Halbvollstrahl 4,5026,00 | 612244 | Im Shop suchenPDF S. 28 | |
| Typ H- 45° Hohlstrahl 6,00 | 602693 | Im Shop suchenPDF S. 28 | |
| Typ H- 45° Hohlstrahl 6,006,50 | 602694 | Im Shop suchenPDF S. 28 | |
| Typ H- 45° Hohlstrahl 6,007,00 | 602695 | Im Shop suchenPDF S. 28 | |
| Typ H- 45° Hohlstrahl 6,007,50 | 602696 | Im Shop suchenPDF S. 28 | |
| Typ H- 45° Hohlstrahl 6,008,00 | 602697 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen2,25 GPH | 602600 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen2,50 GPH | 602601 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen3,00 GPH | 602602 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen3,50 GPH | 602603 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen4,00 GPH | 602604 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen4,50 GPH | 602605 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen5,00 GPH | 602606 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen5,50 GPH | 602607 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen6,00 GPH | 602608 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen6,50 GPH | 602609 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen7,00 GPH | 602610 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen7,50 GPH | 602611 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen8,00 GPH | 602624 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen8,50 GPH | 602612 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen9,50 GPH | 602613 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen10,50 GPH | 602614 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen12,00 GPH | 602615 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen13,50 GPH | 602616 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen15,50 GPH | 602617 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen17,50 GPH | 602618 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen19,50 GPH | 602619 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen24,00 GPH | 602621 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen28,00 GPH | 602622 | Im Shop suchenPDF S. 28 | |
| Schweröldüsen30,00 GPH | 602623 | Im Shop suchenPDF S. 28 | |
| Fabrikat Monarch, Typ PL-HO, 60°2,25 GPH | 602650 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°2,50 GPH | 602651 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°3,00 GPH | 602652 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°3,50 GPH | 602653 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°4,00 GPH | 602654 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°4,50 GPH | 602655 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°5,00 GPH | 602656 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°5,50 GPH | 602657 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°6,00 GPH | 602658 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°6,50 GPH | 602659 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°7,00 GPH | 602660 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°7,50 GPH | 602661 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°8,00 GPH | 602648 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°8,50 GPH | 602662 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°9,50 GPH | 602663 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°10,50 GPH | 602664 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°12,00 GPH | 602665 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°13,50 GPH | 602666 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°15,50 GPH | 602667 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°17,50 GPH | 602668 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°19,50 GPH | 602669 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°21,50 GPH | 602670 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°24,00 GPH | 602671 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°28,00 GPH | 602672 | Im Shop suchenPDF S. 29 | |
| Fabrikat Monarch, Typ PL-HO, 60°30,00 GPH | 602673 | Im Shop suchenPDF S. 29 | |
| 14.11 | Typ K3 S2 50°V 15 kg/h | 602800 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h20 kg/h | 602801 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h25 kg/h | 602802 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h30 kg/h | 602803 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h35 kg/h | 602804 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h40 kg/h | 602805 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h45 kg/h | 602806 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h50 kg/h | 602807 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h55 kg/h | 602808 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h60 kg/h | 602809 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h65 kg/h | 602810 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h70 kg/h | 602811 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h80 kg/h | 602812 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h90 kg/h | 602813 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h100 kg/h | 602814 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h110 kg/h | 602815 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h120 kg/h | 602816 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h130 kg/h | 602817 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h140 kg/h | 602818 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h150 kg/h | 602819 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h160 kg/h | 602820 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h170 kg/h | 602821 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h180 kg/h | 602822 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h190 kg/h | 602823 | Im Shop suchenPDF S. 30 |
| 14.11 | Typ K3 S2 50°V 15 kg/h200 kg/h | 602824 | Im Shop suchenPDF S. 30 |
| 14.12 | Typ W 50°, Serie 4 40 kg/h | 612967 | Im Shop suchenPDF S. 30 |
| Hohlstrahl 45 kg/h | 612988 | Im Shop suchenPDF S. 30 | |
| (für Heizöl S) 50 kg/h | 612968 | Im Shop suchenPDF S. 30 | |
| 14.12 | (für Heizöl S) 50 kg/h55 kg/h | 612989 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h60 kg/h | 612969 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h70 kg/h | 612970 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h80 kg/h | 612971 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h90 kg/h | 612972 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h100 kg/h | 612973 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h110 kg/h | 612974 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h125 kg/h | 612975 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h140 kg/h | 612976 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h160 kg/h | 612977 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h180 kg/h | 612978 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h200 kg/h | 612979 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h225 kg/h | 612980 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h250 kg/h | 612981 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h275 kg/h | 612982 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h300 kg/h | 612983 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h330 kg/h | 612984 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h360 kg/h | 612985 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h390 kg/h | 612990 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h420 kg/h | 612991 | Im Shop suchenPDF S. 30 |
| 14.12 | (für Heizöl S) 50 kg/h460 kg/h | 612992 | Im Shop suchenPDF S. 30 |
| 14.13 | Typ W 50°, Serie 5 40 kg/h | 612801 | Im Shop suchenPDF S. 30 |
| Halb-Hohlstrahl 45 kg/h | 612802 | Im Shop suchenPDF S. 30 | |
| (für Heizöl EL) 50 kg/h | 612803 | Im Shop suchenPDF S. 30 | |
| 14.13 | (für Heizöl EL) 50 kg/h55 kg/h | 612804 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h60 kg/h | 612805 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h70 kg/h | 612806 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h80 kg/h | 612807 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h90 kg/h | 612808 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h100 kg/h | 612809 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h110 kg/h | 612810 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h125 kg/h | 612811 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h140 kg/h | 612812 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h160 kg/h | 612813 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h180 kg/h | 612814 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h200 kg/h | 612815 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h225 kg/h | 612816 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h250 kg/h | 612817 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h275 kg/h | 612818 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h300 kg/h | 612819 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h330 kg/h | 612820 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h360 kg/h | 612821 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h390 kg/h | 612822 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h420 kg/h | 612823 | Im Shop suchenPDF S. 30 |
| 14.13 | (für Heizöl EL) 50 kg/h460 kg/h | 612824 | Im Shop suchenPDF S. 30 |
| 14.15 | O-Ring 7 x 1,5 aus Viton für Regeldüse W | 445040 | Im Shop suchenPDF S. 31 |
| 14.16 | O-Ring 7 x 1,5 aus Viton für Regeldüse W4 x 1,5 aus Viton für Regeldüse K | 445134 | Im Shop suchenPDF S. 31 |
| 14.16 | O-Ring 7 x 1,5 aus Viton für Regeldüse W80 Maschen bis 125 kg/h, Düse W | 612966 | Im Shop suchenPDF S. 31 |
| 14.16 | O-Ring 7 x 1,5 aus Viton für Regeldüse W40 Maschen ab 140 kg/h, Düse W | 612965 | Im Shop suchenPDF S. 31 |
| 14.16 | O-Ring 7 x 1,5 aus Viton für Regeldüse W80 Maschen für Düse K3 über 70kg/h | 602543 | Im Shop suchenPDF S. 31 |
| 14.16 | O-Ring 7 x 1,5 aus Viton für Regeldüse W120 Machen für DüseWB3 bis 70kg/h | 602544 | Im Shop suchenPDF S. 31 |
15. Feuerungsautomaten
38 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 31
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 15.1 | Feuerungsautomat, 220-240V 50-60 HzLAL 2.14 | 600175 | Im Shop suchenPDF S. 31 |
| 15.1 | Feuerungsautomat, 220-240V 50-60 HzLAL 2.25 | 600177 | Im Shop suchenPDF S. 31 |
| 15.1 | Feuerungsautomat, 220-240V 50-60 HzLAL 2.65 | 600178 | Im Shop suchenPDF S. 31 |
| 15.1 | Feuerungsautomat, 220-240V 50-60 HzLAL 3.25 | 600179 | Im Shop suchenPDF S. 31 |
| 15.2 | Feuerungsautomat, 220-240V 50-60 HzLFL 1.122 | 600161 | Im Shop suchenPDF S. 31 |
| 15.2 | Feuerungsautomat, 220-240V 50-60 HzLFL 1.333 | 600255 | Im Shop suchenPDF S. 31 |
| 15.2 | Feuerungsautomat, 220-240V 50-60 HzLFL 1.335 | 600172 | Im Shop suchenPDF S. 31 |
| 15.2 | Feuerungsautomat, 220-240V 50-60 HzLFL 1.622 | 600165 | Im Shop suchenPDF S. 31 |
| 15.2 | Feuerungsautomat, 220-240V 50-60 HzLFL 1.635 | 600174 | Im Shop suchenPDF S. 31 |
| 15.3 | Feuerungsautomat, 220-240V 50-60 HzLOK 16.250 | 600192 | Im Shop suchenPDF S. 31 |
| 15.3 | Feuerungsautomat, 220-240V 50-60 HzLOK 16.650 | 600220 | Im Shop suchenPDF S. 31 |
| 15.4 | Feuerungsautomat, 220-240V 50-60 HzLGK 16.122 | 600200 | Im Shop suchenPDF S. 31 |
| 15.4 | Feuerungsautomat, 220-240V 50-60 HzLGK 16.333 | 600257 | Im Shop suchenPDF S. 31 |
| 15.4 | Feuerungsautomat, 220-240V 50-60 HzLGK 16.622 | 600201 | Im Shop suchenPDF S. 31 |
| 15.4 | Feuerungsautomat, 220-240V 50-60 HzLGK 16.335 | 600197 | Im Shop suchenPDF S. 31 |
| 15.5 | Steckerkabel AGM19 für LGK16/QRA55 | 600579 | Im Shop suchenPDF S. 31 |
| 15.6 | Klemmensockel LFL | 600516 | Im Shop suchenPDF S. 31 |
| 15.6 | Klemmensockel LFLLAL | 600517 | Im Shop suchenPDF S. 31 |
| 15.6 | Klemmensockel LFLLOK | 600521 | Im Shop suchenPDF S. 31 |
| 15.6 | Klemmensockel LFLLGK | 600523 | Im Shop suchenPDF S. 31 |
| 15.7 | QRB1A | 11196412012 | Im Shop suchenPDF S. 31 |
| 15.8 | RAR9 mit Anschlusskabel | 11197412012 | Im Shop suchenPDF S. 31 |
| RAR9 ohne Anschlusskabel | 600499 | Im Shop suchenPDF S. 31 | |
| 15.9 | QRA2 (UV-Zelle) | 600501 | Im Shop suchenPDF S. 31 |
| 15.10 | QRA 55 E27 | 600660 | Im Shop suchenPDF S. 31 |
| QRA 55 G27 für LN | 600661 | Im Shop suchenPDF S. 31 | |
| 15.11 | UV-Fühler für QRA55 (ohne Bild) | 600587 | Im Shop suchenPDF S. 31 |
| 15.12 | Bride für QRB1 | 600566 | Im Shop suchenPDF S. 31 |
| 15.13 | QRA und RAR | 600601 | Im Shop suchenPDF S. 31 |
| 15.14 | Flansch für QRB1 | 24105001032 | Im Shop suchenPDF S. 31 |
| 15.15 | QRA und RAR (gewölbt) | 600600 | Im Shop suchenPDF S. 31 |
| 15.16 | (flach) | 600602 | Im Shop suchenPDF S. 31 |
| 15.17 | Anschlusskabel für QRA2 | 12146412017 | Im Shop suchenPDF S. 31 |
| 15.17 | Anschlusskabel für QRA2W-FM 100 230V, 50-60 Hz | 21770612862 | Im Shop suchenPDF S. 31 |
| 15.17 | Anschlusskabel für QRA2W-FM 100 230V, Serie B mit Leistungregler | 21770612872 | Im Shop suchenPDF S. 31 |
| 15.19 | ABE für W-FM 100/200 | 600439 | Im Shop suchenPDF S. 31 |
| 15.20 | Trafo für W-FM 100/200 AGG 5.220 | 600331 | Im Shop suchenPDF S. 31 |
| 15.21 | Flammenfühler QRI 2 B2.B180B | 600652 | Im Shop suchenPDF S. 31 |
16. Zündgerät / Transformator
5 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 32
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 16.1 | Zündgerät, W-ZG 02/2W-ZG 02 230V 110 VA | 603226 | Im Shop suchenPDF S. 32 |
| 16.1 | Zündgerät, W-ZG 02/2W-ZG 02 110V 110 VA | 603227 | Im Shop suchenPDF S. 32 |
| 16.1 | Zündgerät, W-ZG 02/21250 mm, silikonfrei, schwarz | 603158 | Im Shop suchenPDF S. 32 |
| 16.3 | Zündstecker D6,4 / 14 120 °C 1000 Ohm | 716501 | Im Shop suchenPDF S. 32 |
| 16.4 | Dichtring 44 x 18 x 4 für Zündgerät | 21116311027 | Im Shop suchenPDF S. 32 |
17. Einbauklemmleisten und Einbauschaltteile
13 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 32
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| Spannung angeben.3RT 2016 230V 50/60 Hz | 703107 | Im Shop suchenPDF S. 32 | |
| Spannung angeben.3RT 2017 230V 50/60 Hz | 703108 | Im Shop suchenPDF S. 32 | |
| Spannung angeben.3RT 2017 230V 50/60 Hz | 703109 | Im Shop suchenPDF S. 32 | |
| Spannung angeben.3RT 2025 230V 50/60 Hz | 703110 | Im Shop suchenPDF S. 32 | |
| Spannung angeben.3RT 2026 230V 50/60 Hz | 703111 | Im Shop suchenPDF S. 32 | |
| Spannung angeben.3RT 2027 230V 50/60 Hz | 703112 | Im Shop suchenPDF S. 32 | |
| 17.3 | Schalter 1300 Ziffer 1 | 700914 | Im Shop suchenPDF S. 32 |
| 17.3 | Schalter 1300 Ziffer 11302 Ziffer 2 | 700916 | Im Shop suchenPDF S. 32 |
| 17.3 | Schalter 1300 Ziffer 11312 1-2 gelb | 700932 | Im Shop suchenPDF S. 32 |
| 17.4 | Zeitzähler 604.10.2 50 Hz | 709586 | Im Shop suchenPDF S. 32 |
| 17.4 | Zeitzähler 604.10.2 50 Hz60 Hz | 709587 | Im Shop suchenPDF S. 32 |
| 17.5 | Abdeckplattefür Einbauklemmleiste 7-8/2 | 11165201052 | Im Shop suchenPDF S. 32 |
| 17.6 | Abdeckplattefür Einbauschaltteil 7-8/2 | 11176422042 | Im Shop suchenPDF S. 32 |
18. Ölvorwärmer EV2B, EV2C, EV2D
136 Ersatzteil-Zuordnungen
Ersatzteilbilder aus PDF-Seite 33
| Pos. | Ersatzteil / Zuordnung | Bestell-Nr. | |
|---|---|---|---|
| 18.1 | EV2B/01 bis 160 °C 380/400V | 51122001010 | Im Shop suchenPDF S. 33 |
| EV2C bis 160 °C 380/400V | 51123001000 | Im Shop suchenPDF S. 33 | |
| EV2D bis 160 °C 380 400V | 51124001000 | Im Shop suchenPDF S. 33 | |
| 18.2 | EV2B/01 380/400V | 51122501010 | Im Shop suchenPDF S. 33 |
| EV2B/01 240/415V | 51122531010 | Im Shop suchenPDF S. 33 | |
| EV2B/01 254/440V | 51122541010 | Im Shop suchenPDF S. 33 | |
| EV2C 380/400V | 51123501000 | Im Shop suchenPDF S. 33 | |
| EV2C 240/415V | 51123531000 | Im Shop suchenPDF S. 33 | |
| EV2C 254/440V | 51123541000 | Im Shop suchenPDF S. 33 | |
| EV2D 380/400V | 51124501000 | Im Shop suchenPDF S. 33 | |
| EV2D/R 380/400V liegend angeb. | 51124601000 | Im Shop suchenPDF S. 33 | |
| EV2D 240/415V | 51124531000 | Im Shop suchenPDF S. 33 | |
| EV2D/R 240/415V liegend angeb. | 51124631000 | Im Shop suchenPDF S. 33 | |
| EV2D 254/440V | 51124541000 | Im Shop suchenPDF S. 33 | |
| EV2D/R 254/440V liegend angeb. | 51124641000 | Im Shop suchenPDF S. 33 | |
| EMFf-23 | 691119 | Im Shop suchenPDF S. 33 | |
| F 55 - 17 | 690166 | Im Shop suchenPDF S. 33 | |
| 18.5 | Scheibe | 533001 | Im Shop suchenPDF S. 33 |
| EMF-5 u | 691115 | Im Shop suchenPDF S. 33 | |
| 18.5 | EMF-5 ufür EV2B-EV2C | 511220 | Im Shop suchenPDF S. 33 |
| 18.5 | EMF-5 ufür EV2D | 511240 | Im Shop suchenPDF S. 33 |
| EV2B/C | 511220 | Im Shop suchenPDF S. 33 | |
| EV2D | 511240 | Im Shop suchenPDF S. 33 | |
| EV2B/01 230 1500 | 511230 | Im Shop suchenPDF S. 34 | |
| 18.5 | EV2B/01 230 1500240 1500 | 511220 | Im Shop suchenPDF S. 34 |
| 18.5 | EV2B/01 230 1500254 1500 | 511220 | Im Shop suchenPDF S. 34 |
| 18.5 | EV2B/01 230 1500290 1500 | 511220 | Im Shop suchenPDF S. 34 |
| EV2C, EV2D 230 2200 | 511210 | Im Shop suchenPDF S. 34 | |
| 18.5 | EV2C, EV2D 230 2200240 2200 | 511210 | Im Shop suchenPDF S. 34 |
| 18.5 | EV2C, EV2D 230 2200254 2200 | 511220 | Im Shop suchenPDF S. 34 |
| 18.5 | EV2C, EV2D 230 2200290 2200 | 511220 | Im Shop suchenPDF S. 34 |
| 18.17 | EV2B 230 1500 | 511220 | Im Shop suchenPDF S. 34 |
| 18.17 | EV2B 230 1500240 1500 | 511220 | Im Shop suchenPDF S. 34 |
| 18.17 | EV2B 230 1500254 1500 | 511220 | Im Shop suchenPDF S. 34 |
| EV2C, EV2D 230 2200 | 511210 | Im Shop suchenPDF S. 34 | |
| 18.17 | EV2C, EV2D 230 2200240 2200 | 511210 | Im Shop suchenPDF S. 34 |
| 18.17 | EV2C, EV2D 230 2200254 2200 | 511210 | Im Shop suchenPDF S. 34 |
| 18.18 | EV2B | 511220 | Im Shop suchenPDF S. 34 |
| EV2C | 511230 | Im Shop suchenPDF S. 34 | |
| EV2D | 511240 | Im Shop suchenPDF S. 34 | |
| 18.31 | EV2DWEV 2.2/01 380/400 V | 51222001020 | Im Shop suchenPDF S. 35 |
| 18.31 | EV2D240/415 V | 51222031020 | Im Shop suchenPDF S. 35 |
| 18.31 | EV2D254/440 V | 51222041020 | Im Shop suchenPDF S. 35 |
| 18.31 | EV2D290/500 V | 51222051020 | Im Shop suchenPDF S. 35 |
| 18.32 | EV2DWEV 3/01 380/400 V | 51230001020 | Im Shop suchenPDF S. 35 |
| 18.32 | EV2D240/415 V | 51230031020 | Im Shop suchenPDF S. 35 |
| 18.32 | EV2D254/440 V | 51230041020 | Im Shop suchenPDF S. 35 |
| 18.32 | EV2D290/500 V | 51230051020 | Im Shop suchenPDF S. 35 |
| in Schiffsausführung380/400 V | 51222501020 | Im Shop suchenPDF S. 35 | |
| 18.32 | in Schiffsausführung240/415 V | 51222531020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung254/440 V | 51222541020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung290/500 V | 51222551020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung380/400 V | 51222901020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung254/440 V | 51222941020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung290/500 V | 51222951020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung380/400 V | 51230501020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung254/440 V | 51230541020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung290/500 V | 51230551020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung380/400 V | 51230901020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung254/440 V | 51230941020 | Im Shop suchenPDF S. 35 |
| 18.32 | in Schiffsausführung290/500 V | 51230951020 | Im Shop suchenPDF S. 35 |
| 18.37 | HeizkörperWEV 2.2/01 230V 6900 W | 51221001227 | Im Shop suchenPDF S. 35 |
| 18.37 | Heizkörper240V 6900 W | 51221001287 | Im Shop suchenPDF S. 35 |
| 18.37 | Heizkörper254V 6900 W | 51221001237 | Im Shop suchenPDF S. 35 |
| 18.37 | Heizkörper290V 6900 W | 51221001247 | Im Shop suchenPDF S. 35 |
| 18.38 | HeizkörperWEV 3/01 230V 5600 W | 51230001267 | Im Shop suchenPDF S. 35 |
| 18.38 | Heizkörper240V 5600 W | 51230001327 | Im Shop suchenPDF S. 35 |
| 18.38 | Heizkörper254V 5600 W | 51230001277 | Im Shop suchenPDF S. 35 |
| 18.38 | Heizkörper290V 5600 W | 51230001287 | Im Shop suchenPDF S. 35 |
| 18.39 | Temperaturbegrenzer EMF-5U | 691115 | Im Shop suchenPDF S. 35 |
| 18.40 | Temperaturregler DR 100 | 691126 | Im Shop suchenPDF S. 35 |
| 18.41 | Fühler PT100 | 51221001527 | Im Shop suchenPDF S. 35 |
| 18.51 | ohne Anschlussteile und ohne ArmaturenMV10A | 54301001000 | Im Shop suchenPDF S. 36 |
| 18.52 | Kugelhahn ND64, PN100 M18 x 1,5 | 454040 | Im Shop suchenPDF S. 36 |
| 18.52 | Kugelhahn ND64, PN100 M18 x 1,5G 1/2”, PN 250 | 454181 | Im Shop suchenPDF S. 36 |
| 18.53 | Thermometer 0-160 °C | 642009 | Im Shop suchenPDF S. 36 |
| 18.53 | Thermometer 0-160 °Cfür Thermometer | 58510100027 | Im Shop suchenPDF S. 36 |
| 18.55 | Schneidring (ohne Bild) DPR 12-L | 452413 | Im Shop suchenPDF S. 36 |
| 18.56 | Überwurfmutter (ohne Bild) M12-L | 452836 | Im Shop suchenPDF S. 36 |
| 18.57 | Temperaturregler ATH-2 | 690247 | Im Shop suchenPDF S. 36 |
| 18.58 | Temperaturregler AMTHFS-23 | 690248 | Im Shop suchenPDF S. 36 |
| 18.59 | Einschraubstutzen 22 x G1/2” x 52 | 12236400707 | Im Shop suchenPDF S. 36 |
| 18.60 | Reduzierschraube M20 x 1,5 x M12 | 523920 | Im Shop suchenPDF S. 36 |
| Zündgasflansch G1/2"W-MF 507; 230V | 625001 | Im Shop suchenPDF S. 39 | |
| 18.60 | Zündgasflansch G1/2"W-MF 512; 230V | 625003 | Im Shop suchenPDF S. 39 |
| 18.60 | Zündgasflansch G1/2"W-MF 507 Nr. 032P; 230V | 605255 | Im Shop suchenPDF S. 39 |
| 18.60 | Zündgasflansch G1/2"W-MF 512 Nr. 042P; 230V | 605257 | Im Shop suchenPDF S. 39 |
| 18.60 | Zündgasflansch G1/2"W-MF 507 | 605253 | Im Shop suchenPDF S. 39 |
| 18.60 | Zündgasflansch G1/2"W-MF 512 | 605254 | Im Shop suchenPDF S. 39 |
| Typ A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 39 | |
| Dichtheitskontrolle VPS 504 S04; 230VGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 39 | |
| 18.60 | Dichtheitskontrolle VPS 504 S04; 230VGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 39 |
| 18.60 | Dichtheitskontrolle VPS 504 S04; 230VGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 39 |
| DMV 507 Rp 3/4 | 605227 | Im Shop suchenPDF S. 39 | |
| DMV 512 Rp 1 | 605228 | Im Shop suchenPDF S. 39 | |
| DMV 520 Rp 1 1/2 | 605230 | Im Shop suchenPDF S. 39 | |
| 18.60 | DMV 520 Rp 1 1/2GW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 39 |
| 18.60 | DMV 520 Rp 1 1/2GW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 39 |
| 18.60 | DMV 520 Rp 1 1/2GW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 39 |
| Zündgasflansch G3/4"Magnet DMV525/12 (Ab 07/2010) 220-240V | 625038 | Im Shop suchenPDF S. 41 | |
| 18.60 | Zündgasflansch G3/4"4-polig, 250V AC, 16A | 716652 | Im Shop suchenPDF S. 41 |
| Dichtheitskontrolle VPS 504 S04; 230VGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 41 | |
| 18.60 | Dichtheitskontrolle VPS 504 S04; 230VGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 41 |
| 18.60 | Dichtheitskontrolle VPS 504 S04; 230VGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 41 |
| Stecker Typ A 4-polig GW m. BundGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 41 | |
| 18.60 | Stecker Typ A 4-polig GW m. BundGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 41 |
| 18.60 | Stecker Typ A 4-polig GW m. BundGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 41 |
| Rp 1 1/2 DMV 525/12 | 625030 | Im Shop suchenPDF S. 41 | |
| Rp 2 DMV 525/12 | 625031 | Im Shop suchenPDF S. 41 | |
| DMV 5065/12; 220-240V | 625007 | Im Shop suchenPDF S. 43 | |
| DMV 5080/12 220-240V | 625009 | Im Shop suchenPDF S. 43 | |
| DMV 5100/12 220-240V | 625011 | Im Shop suchenPDF S. 43 | |
| 18.60 | DMV 5100/12 220-240V5065/12; 220-240V | 625024 | Im Shop suchenPDF S. 43 |
| 18.60 | DMV 5100/12 220-240V5080/12; 220-240V | 625026 | Im Shop suchenPDF S. 43 |
| 18.60 | DMV 5100/12 220-240V5100/12; 220-240V | 625028 | Im Shop suchenPDF S. 43 |
| 18.60 | DMV 5100/12 220-240V77 x 127 x 2 (DN 65) | 441861 | Im Shop suchenPDF S. 43 |
| 18.60 | DMV 5100/12 220-240V90 x 142 x 2 (DN 80) | 441044 | Im Shop suchenPDF S. 43 |
| 18.60 | DMV 5100/12 220-240V115 x 162 x 2 (DN 100) | 441045 | Im Shop suchenPDF S. 43 |
| Typ A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 43 | |
| Dichtheitskontrolle VPS 504 S04; 230VGW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 43 | |
| 18.60 | Dichtheitskontrolle VPS 504 S04; 230VGW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 43 |
| 18.60 | Dichtheitskontrolle VPS 504 S04; 230VGW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 43 |
| Stecker Typ A 4-polig GW m. BundGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 43 | |
| 18.60 | Stecker Typ A 4-polig GW m. BundGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 43 |
| 18.60 | Stecker Typ A 4-polig GW m. BundGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 43 |
| VGD40.125 | 625518 | Im Shop suchenPDF S. 45 | |
| VGD40.150 | 625519 | Im Shop suchenPDF S. 45 | |
| Typ A 4-polig Ventil DMV/W-MF o. Bund | 716652 | Im Shop suchenPDF S. 45 | |
| 18.60 | Typ A 4-polig Ventil DMV/W-MF o. Bund141 x 192 x 2 (DN 125) | 441046 | Im Shop suchenPDF S. 45 |
| 18.60 | Typ A 4-polig Ventil DMV/W-MF o. Bund169 x 218 x 2 (DN 150) | 441047 | Im Shop suchenPDF S. 45 |
| O-Ring 10,5 x 2,25GW 50 A5/1 5-50 mbar | 691378 | Im Shop suchenPDF S. 45 | |
| 18.60 | O-Ring 10,5 x 2,25GW 150 A5/1 5-150 mbar | 691379 | Im Shop suchenPDF S. 45 |
| 18.60 | O-Ring 10,5 x 2,25GW 500 A5/1 100-500 mbar | 691380 | Im Shop suchenPDF S. 45 |
| Stecker Typ A 4-polig GW m. BundGW 50 A6/1 5-50 mbar | 691381 | Im Shop suchenPDF S. 45 | |
| 18.60 | Stecker Typ A 4-polig GW m. BundGW 150 A6/1 10-150 mbar | 691382 | Im Shop suchenPDF S. 45 |
| 18.60 | Stecker Typ A 4-polig GW m. BundGW 500 A6/1 100-500 mbar | 691383 | Im Shop suchenPDF S. 45 |
Sie haben noch Artikel im Warenkorb
Schließen Sie Ihren Einkauf jetzt bequem ab oder lassen Sie sich beraten:
Persönliche Beratung – wir sind für Sie da!
Unser Kundenservice hilft Ihnen gerne telefonisch weiter:
02307 – 9107897
Mo – Do 08:00 – 16:30 Uhr
Fr 08:00 – 13:30 Uhr
Außerhalb der Öffnungszeiten erreichen Sie uns über das Kontaktformular:
Kostenloser Versand für registrierte Shop-Kunden bei der ersten Bestellung.
